ABZWEIGUNGEN
Manschetten ohne
Rückschlagventil

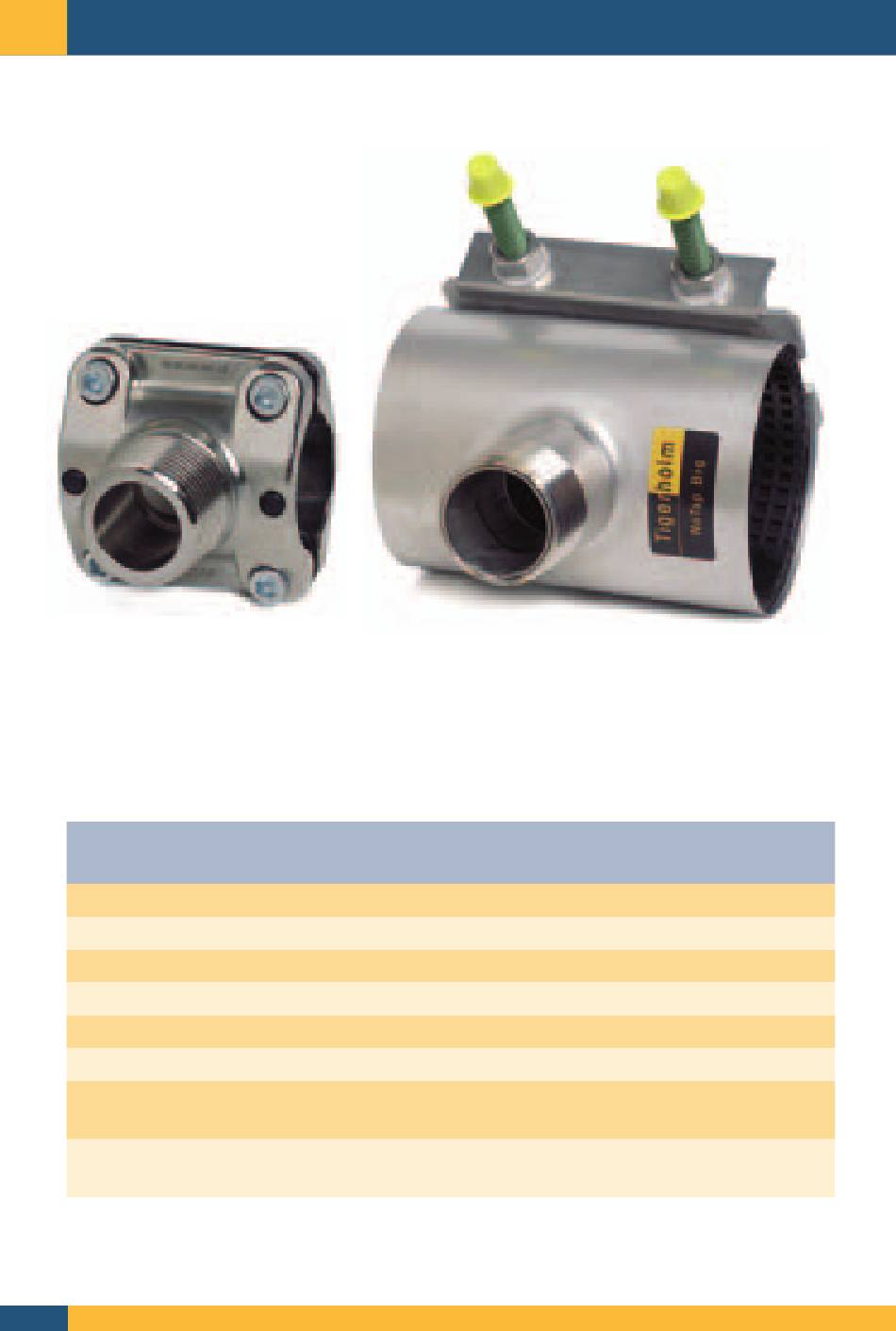

Die Manschette ohne Rückschlagventil wird bei größeren Abzweigungen mit
einem großen Durchfluss eingesetzt. Ein Kugelhahn mit einem 25 mm vollen
Durchgang wird auf die Manschette montiert, wenn eine Montage unter Druck
ausgeführt wird. Weitere Erklärungen finden Sie auf den Seiten 14 und 15.
Technische Daten für Manschette ohne Rückschlagventil
Rohrabmessungen: OD 26-335 mm (DN 20-DN 300)
Rohrdurchmesser (Außendurchmesser): DN 25, DN 40, DN 50 oder DN 65
Durchmesser der Abzweigung: Ø 19-57 mm
Max. Systemdruck: 16 bar / 10 bar (Rohrdurchmesser DN 150 und größer)
Max. Temperatur: + 95°C
Min. Temperatur: –10°C
Rohrarten: Alle Metallrohre, z.B. Eisen, Stahl mit Farbschicht, galvanisierter Stahl,
Edelstahl, sowie Kupfer. Geeignet für dünnwandige und geglühte Rohre.
Medium: Warmwasser, Trinkwasser, Druckluft und Kühlung (Glykol und Salzwasser-
verbindung). Bitte wenden Sie sich an Tigerholm für andere Medien.
(DIE VERSCHIEDENEN MANSCHETTEN)
