ABZWEIGUNGEN

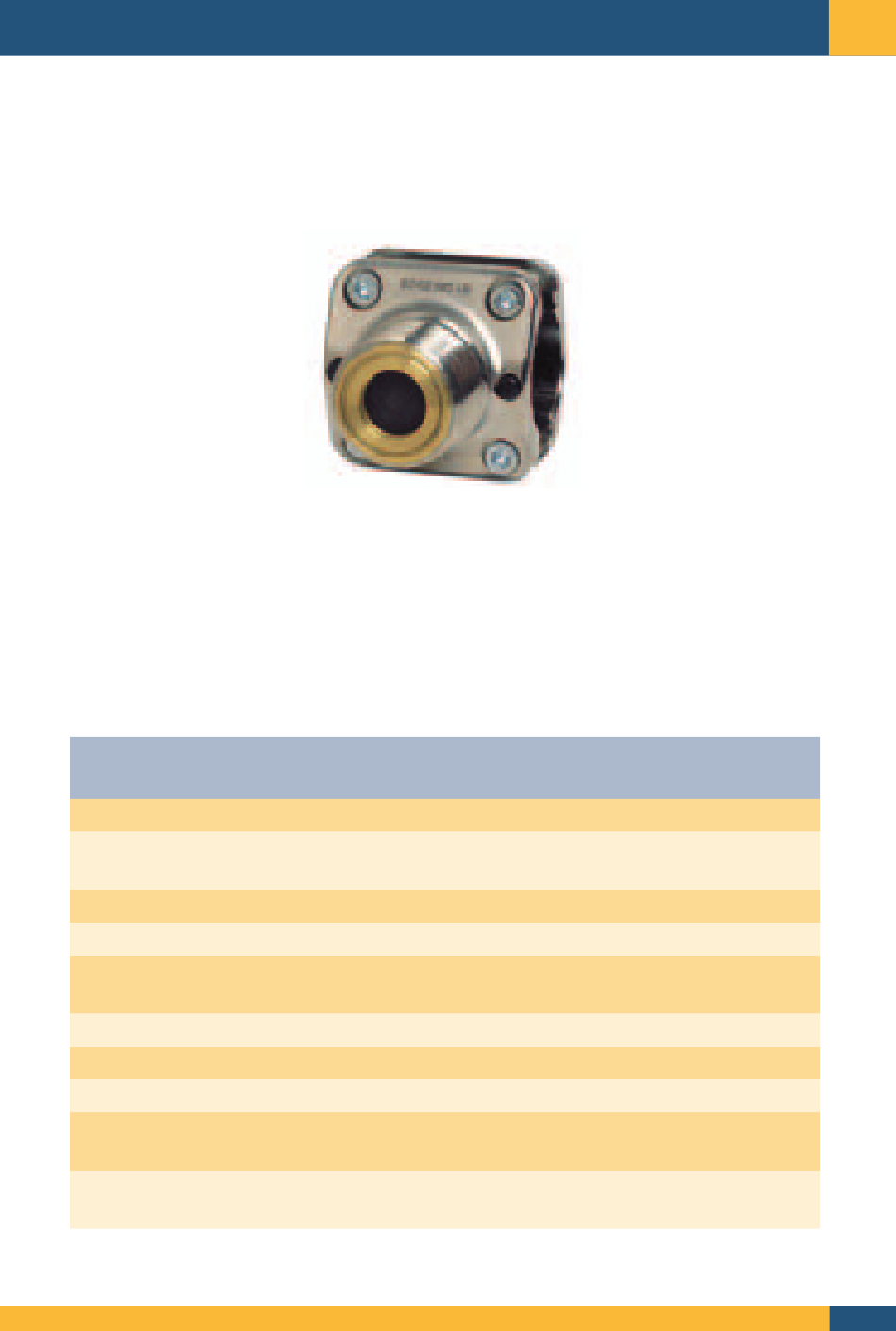

Manschette mit Rückschlagventil
Die Manschette mit Rückschlagventil wird für kleinere Abzweigungen, der
Installation von Adaptern für Tauchrohren und für Absperrungen eingesetzt.
Für die Abzweigung wird ein Kugelhahn auf die Manschette montiert,
der die Rückschlagklappe öffnet. Für das Tauchrohr wird ein Adapter
auf die Manschette geschraubt und für die Absperrung wird ein Ballon
mit Hilfe eines entsprechenden Werkzeuges in das Rohr eingeführt. Die
Bedienungsanleitung finden Sie auf den Seiten 12 und 13.
Technische Daten über die Manschette mit Rückschlagventil
Rohrabmessungen: OD 14 mm-125 mm (Cu 15-DN 100)
Rohrdurchmesser (Außendurchmesser): DN 20, (OD 14-23) mm oder
DN 25 (OD 26-125 mm)
Adapter für Tauchrohre: OD 26 mm-125 mm (DN 20-DN 100)
Rohrabsperrungen: OD 14 mm-60.3 mm (Cu 15-DN 50)
Durchmesser der Abzweigung: Ø 8,4 mm (OD 14-23 mm) oder
14,4 mm (OD 26-125 mm)
Max. Systemdruck: 16 bar / 6 bar (Rohrdurchmesser DN 65 und größer)
Max. Temperatur: +95°C
Min. Temperatur: –10°C
Rohrarten: Alle Metallrohre, z.B. Eisen, Stahl mit Farbbeschichtung, galvanisierter
Stahl, Edelstahl, sowie Kupfer. Geeignet für dünnwandige und geglühte Rohre
Medium: heißes Wasser, Trinkwasser, Druckluft und Kühlung (Glykol und
Salzwasser verbindung). Bitte kontaktieren Sie SPX Tigerholm für andere Medien.
8
(DIE VERSCHIEDENEN MANSCHETTEN)
