Eldat RGD03 Bedienungsanleitung

RGD03 Easywave-DALI Gateway mit Bus-Stromversorgung
D

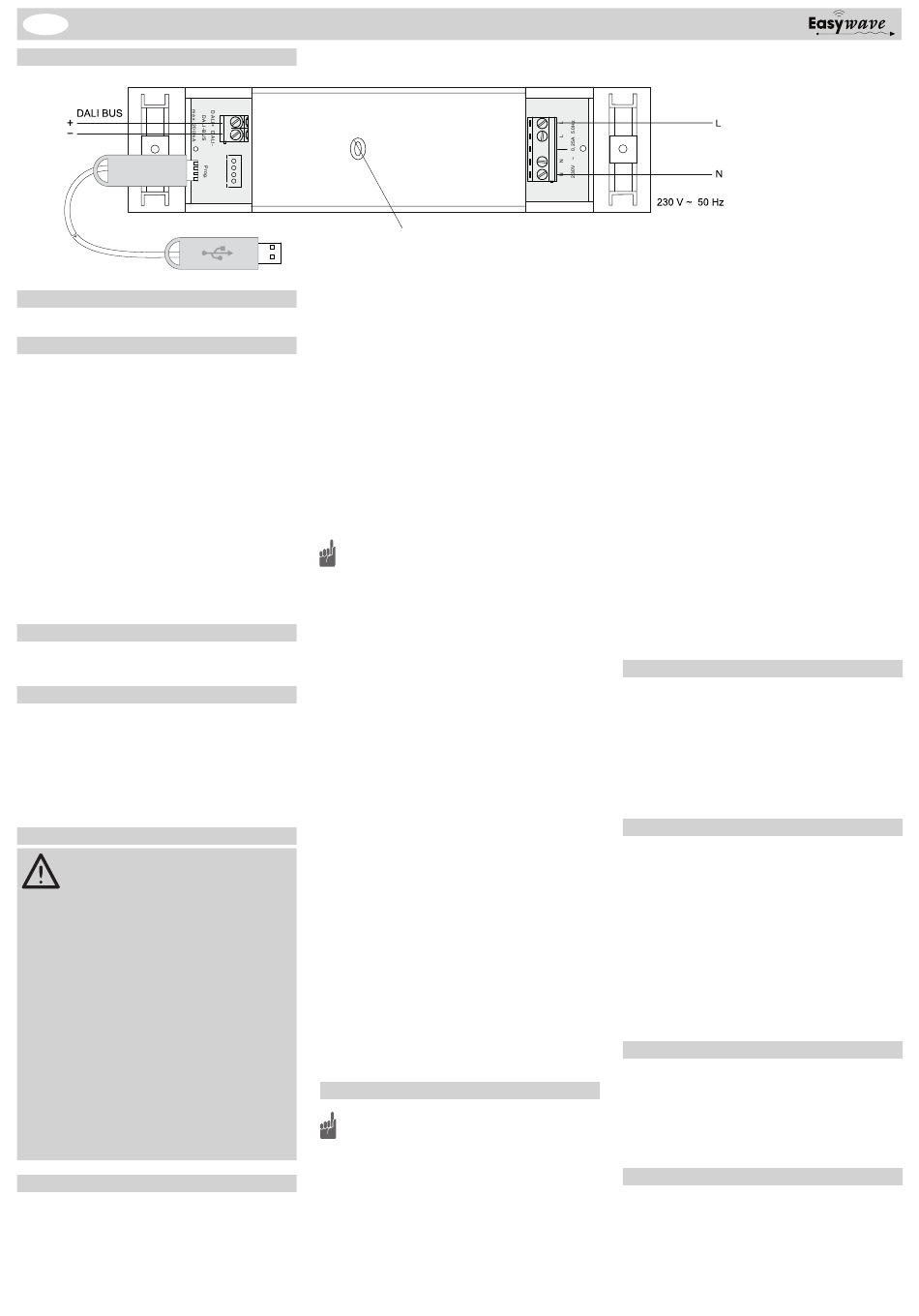

Anschlussplan
18 V DC
200 mA
Ausführung
RGD03E5002A01
Technische Daten
Frequenz: 868,3 MHz
Modulation: FSK
Codierung: Easywave
Spannungsversorgung: 230 V ~ 50 Hz
Leistungsaufnahme: 8 VA
Stromaufnahme: 60 mA
Ausgangsstrom DALI: max. 200 mA
Ausgangspannung DALI: 18 V DC
Betriebstemperatur: -20 °C bis +60 °C
Abmessungen (B/L/H): 45/210/32 mm
Gewicht: 162 g
Anschlusskabel: max. 2,5 mm²
Systemanforderungen: Windows Vista, 7, 8, 10
ab USB 1.1
5 MB Festplatten-
speicher
Lieferumfang
Easywave-DALI-Gateway RGD03 mit Bus-Strom
versorgung, Klebepads, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich als DALI-Strom-
versorgung und Gateway zwischen Easywave-
Sendern und DALI-Endgeräten genutzt werden
(DALI: Digital Adressable Lighting Interface).
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät anschließen und
bedienen, lesen Sie bitte diese Anlei-
tung sorgfältig durch!
Achtung! Die elektrische Installation darf
ausschließlich durch eine zugelassene Elek-
trofachkraft vorgenommen werden!
Beachten Sie geltende Gesetze, Normen und
Vorschriften sowie die Herstellerhinweise der zu
steuernden Geräte!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Achtung! Das RGD03 hat eine integrierte
DALI-Stromversorgung. Es dürfen keine
weiteren DALI-Stromversorgungen im Bus
eingesetzt werden! Die Stromaufnahme aller
am Bus angeschlossener DALI-Geräte darf
200 mA in Summe nicht überschreiten!
Funktion
Das Easywave-Dali-Gateway RGD03 ermöglicht
die Ansteuerung von DALI-Endgeräten durch bis
zu 32 Easywave Sender.
Maximal können im Bus 200 mA für DALI-Gerä-
te zur Verfügung gestellt werden. Es darf keine
zweite Stromversorgung im gleichen Bus genutzt
werden!
+5V
GND
SCL
SDA
Programmiertaste P
mit LED
PC
Bei Nutzung von 1-Tast-Betriebsarten (s. unten),
können maximal zwei DALI-Adressen bzw. zwei
DALI-Gruppen durch das RGD03 adressiert und
durch vorher festgelegte Funktionen angesteuert
werden.
Bei der Nutzung von 2-Tast-Betriebsarten, kann
lediglich eine DALI-Adresse bzw. Gruppe mit ei-
ner Funktion angesteuert werden.
Die Zuordnung der Funktionen zu den Easywave-
Tastencodes erfolgt wie folgt:
- 1-Tast-Betriebsarten:
Tastencode A oder C: Funktion 1
Tastencode B oder D: Funktion 2
- 2-Tast-Betriebsarten:
Tastencode A+B oder C+D: Funktion 1
Die gleichzeitige Verwendung der Tasten-
codes A+B und C+D eines Senders ist nicht
möglich!
Das gleichzeitige Ansteuern aller im DALI-Bus
befindlichen Geräte (Broadcast) ist mit allen Be-
triebsarten möglich.
Für die Ansteuerung der Geräte können bis zu 32
-
Easywave-Sender in das RGD03 eingelernt wer-
den. Alle eingelernten Sender lösen die gleiche(n)
Funktion(en) aus.
Verfügbare Funktionen sind:
- DIMMEN 2-Tast-Bedienung
- EIN/AUS 2-Tast-Bedienung
- DIMMEN 1-Tast-Bedienung
- EIN/AUS 1-Tast-Bedienung
- SZENE aufrufen
- SPRINGE durch Szenen
- TOTMANN 1-Tast-Bedienung.
Werksseitig ist die Funktion „DIMMEN 2-Tast-
Bedienung" als Broadcast an alle im Bus befindli-
chen DALI-Geräte voreingestellt.
Somit kann das Gateway, ohne vorhergehende
Programmierung mit dem „RGD03 Konfigurator",
im DALI-Bus genutzt werden. Es müssen ledig-
lich Easywave-Sender mit 2-Tast-Bedienung am
Gateway eingelernt werden, um eine Steuerung
per Funk zu ermöglichen.
Um die Funktions- und Adresszuordnung zu
ändern, wird das Inbetriebnahmekabel RGD-
ACC-01 (inkl. „RGD03 Konfigurator") benötigt.
Dies ist nicht Bestandteil des Lieferumfanges und
muss separat bestellt werden.
Inbetriebnahme
Das Gerät ist für den liegenden Einbau in
Doppelböden oder Zwischendecken (abge-
hängte Decken) vorgesehen.
1. Schrauben Sie die Endkappen des Gehäu-
ses ab.
2. Achtung! Beachten Sie die gültigen elektri-
schen Vorschriften! Das Gateway darf nur
durch eine zugelassenen Elektrofachkraft an-
geschlossen werden.
Schalten Sie die Anlage spannungsfrei und
schließen Sie die Versorgungsspannung ent-
sprechend Anschlussplan an.
Leitungsquerschnitt
Spannungsversorgung:
mind. 1,5 mm² mit
8 mm Außendurchmesser
3. Schließen Sie das RGD03 mit den DALI-
Klemmen an den DALI-Bus an.
Beachten Sie, dass keine weitere DALI-
Stromversorgung am DALI-Bus angeschlos-
sen werden darf!
4. Schalten Sie die Versorgungsspannung wie-
der zu. Nach dem Anschließen befindet sich
das Gateway in Betriebsbereitschaft. Die
LED ist aus. Das Gateway versorgt den DALI-
Bus und alle angeschlossenen DALI-Geräte
mit Strom (max. 200mA).
5. Lernen Sie die zu nutzenden Easywave-Sen-
der in das Gateway ein.
6. (optional) Programmieren Sie Funktionen
und Adressierung des RGD03 mit Hilfe des
Inbetriebnahmekabels u. des Konfigurators.
7. Befestigen Sie das Gerät mittels beiliegender
Klebepads am Montageort.
Achtung: Achten Sie auf eine ungehinderte
Funkverbindung. Vermeiden Sie die Montage in
einem Verteilerkasten, Gehäusen aus Metall, in
unmittelbarer Nähe von großen Metallobjekten,
auf dem Boden oder in dessen Nähe.
Installation des RGD03 Konfigurators
Legen Sie die Autostart-CD „Easywave-DALI-
Gateway" in das CD-Laufwerk ihres Computers
ein. Starten Sie das Installationsprogramm für
den RGD03 Konfigurator und folgenden Sie den
Anweisungen im Setup-Menü.
Die Installationsdateien können auch von unserer
Webseite heruntergeladen werden: www.eldat.de/
produkte/schnittstellen/rgd03e_de.html
Sender einlernen
1. Drücken Sie am RGD03 die Taste P < 1,6 s.
Die LED blinkt langsam.
2. Betätigen Sie innerhalb von 30 s eine Taste
des einzulernenden Senders. Die LED leuch-
tet für 4 s und erlischt anschließend. Der Sen-
der ist eingelernt.
Wiederholen Sie den Vorgang ggf. für weitere
einzulernende Sender.
Erfolgt während der Programmierung 30 s
lang keine Tastenbetätigung, wechselt das
Gateway automatisch zurück in die Betriebs-
bereitschaft.
Einzelne Sendecodes löschen
1. Drücken Sie am RGD03 die Taste P > 1,6 s.
Die LED blinkt schnell
2. Betätigen Sie eine Taste des zu löschenden
Senders.
Die LED leuchtet für 4 s und erlischt anschlie-
ßend. Der Sender wurde gelöscht.
Alle Sendecodes löschen
1. Drücken Sie am RGD03 die Taste P > 1,6 s.
Die LED blinkt schnell
2. Betätigen Sie die Taste P nochmals > 1,6 s.
Die LED leuchtet für 4 s und erlischt anschlie-
ßend. Es wurden alle Sender gelöscht.
