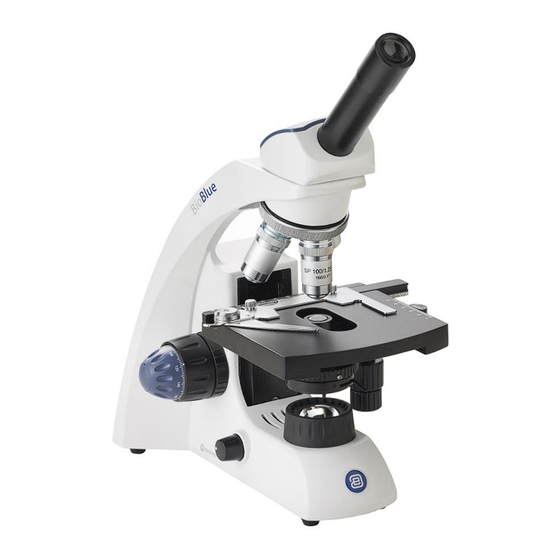

Euromex BB.4200 Bedienungsanleitung
Verwandte Anleitungen für Euromex BB.4200
Inhaltszusammenfassung für Euromex BB.4200
- Seite 1 INSTRUCTION MANUAL EUROMEX MICROSCOPES OF THE BioBlue RANGE MODE D’EMPLOI POUR LES MICROSCOPES EUROMEX SERIE BioBlue BEDIENUNGSANLEITUNG EUROMEX MIKROSKOPE BioBlue REIHE MANUAL USUARIO SERIE BioBlue...
- Seite 2 INSTRUCTION MANUAL EUROMEX MICROSCOPES OF THE BioBlue RANGE EUROMEX Microscopen B.V. HOLLAND www.euromex.com...
- Seite 10 MODE D’EMPLOI POUR LES MICROSCOPES EUROMEX SERIE BIOBLUE EUROMEX Microscopen B.V. PAYS-BAS www.euromex.com...
- Seite 18 BEDIENUNGSANLEITUNG EUROMEX MIKROSKOPE BioBlue REIHE EUROMEX Microscopen B.V. HOLLAND www.euromex.com...
-
Seite 19: Einleitung
1.0 Einleitung Mit dem Kauf eines Mikroskops der BioBlue-Reihe haben Sie sich für ein Qualitätsprodukt entschieden. Die EUROMEX Mikroskope der BioBlue-Reihe wurden zur Benutzung an Schulen und Labors entwickelt. Bei normaler Benutzung beschränkt sich der Wartungsbedarf auf ein Minimum. Diese Bedienungsanleitung enthält Informationen zum Aufbau, Arbeiten und zur Wartung des Mikroskops. - Seite 20 4.1 Tubus Der um 360° drehbare Tubus (monokular oder binokular) ist werksseitig mit WF10x Okularen ausgerüstet (O). 4.2 Objektivrevolver Der Objektivrevolver (D) kann mit 4 Objektiven bestückt werden (E). BB.4260...
-
Seite 21: Optische Spezifikationen Der Bioblue Reihe
1000x 4.4 Objekttisch Beim BB.4200 wird das Präparat unter die Objekt-Clips gelegt. Bei den anderen Modellen wird das Präparat in die entsprechende Halterung des mechanischen Tischs (G) gelegt und kann dann vorsichtig in X- und Y-Richtung bewegt werden. Das Bild wird mit Hilfe der koaxialen Grob- und Feintrieb-Regler (I) scharf eingestellt. -
Seite 22: Beleuchtung Der Euromex Bioblue Reihe
Die Irisblende mit Filterhalter ist unterhalb des Kondensors montiert. Die Lichtintensität kann durch die flexible Öffnung eingestellt werden. 4.7 Beleuchtung der EUROMEX BioBlue Reihe Die LED Beleuchtung ist mit aufladbaren Batterien ausgerüstet Die Nutzungsdauer nach vollständiger Aufladung beträgt ca. 60 Stunden. Eine vollständige Ladung der Akkus benötigt ungefähr 10 Stunden. -
Seite 23: Einstellen Der Beleuchtung
Stellen Sie den Pupillenabstand ein, indem Sie die Okulare aufeinender zu bzw. voneinander weg bewegen, bis Sie ein einheitliches Bild erhalten (siehe obenstehende Skizze). Schliessen Sie das linke Auge und stellen Sie das Bild mit Hilfe der Grob- und Feintrieb- Regler (I) scharf ein. -
Seite 24: Wartung Und Reinigung
Entfernen Sie die Staubabdeckung aus dem Objektivrevolver, um das S100x Objektiv zu montieren. Stellen Sie das Bild mit dem S40x Objektiv scharf ein. Drehen Sie den Objektivrevolver bis das S100x Objektiv kurz vor dem Einrastpunkt steht. Geben Sie einen kleinen Tropfen Immersionsöl ins Zentrum des Objektträgers. ... -
Seite 25: Wartung Des Stativs
Falls Sie Schmutz im Sichtfeld erkennen, befindet sich dieser höchstwahrscheinlich auf der untersten Linse des Okulars. Unter Zuhilfenahme eine Inbusschlüssels, können die Okulare aus dem Tubus entommen werden. Reinigen Sie die Außenseite der Linse. Falls Sie immer noch Verschmutzungen erkennen können, drehen Sie das Okular und schauen Sie, ob sich Staub im Okular befindet. - Seite 26 MANUAL USUARIO SERIE BioBlue EUROMEX Microscopen B.V. HOLANDA www.euromex.com...
