Viessmann 5559 Zusatzanleitung Seite 2

Sound wiedergeben

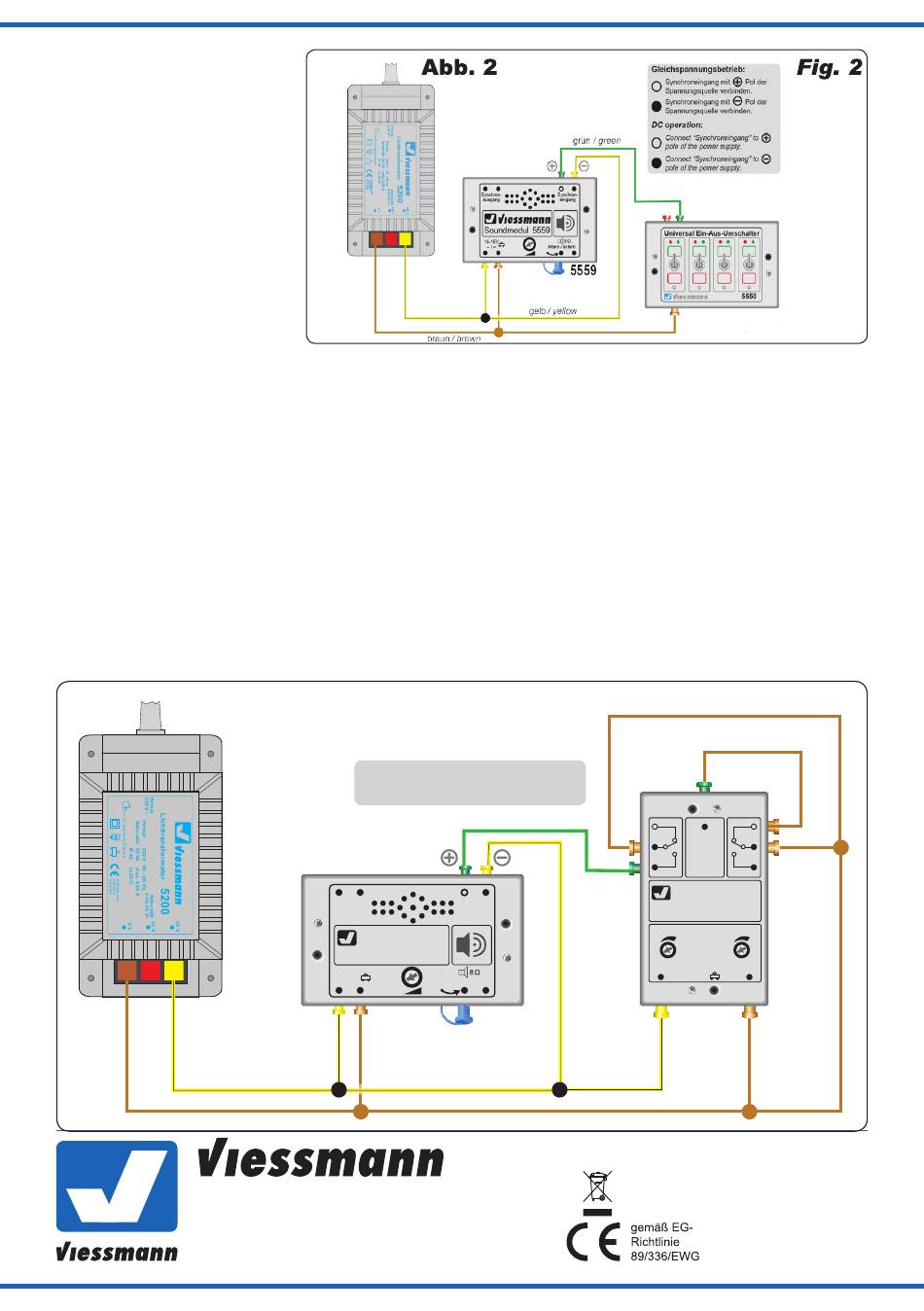

Nachdem Sie einen Sound aus-
gewählt haben, schließen Sie
das Modul gemäß Abb. 2 an.
Mit dem Schalter können Sie
das Modul ein- und aussschal-
ten. Der Sound wird kontinuier-
lich abgespielt.
Achtung: Nach Einschalten
der Stromzufuhr über den
Trafo mindestens 2 Sekunden
warten, bis Sie das Modul per
Schalter aktivieren.
Automatikbetrieb
Die Intervallschaltung mit einem
Zeitrelais ermöglicht das automa-
tische Ein- und Ausschalten in
frei einstellbaren Zeitabständen.
Schließen Sie das Soundmodul
gemäß Abb. 3 an ein Zeitrelais
(z. B. Viessmann Art.-Nr. 5207)
an und beachten Sie die Anlei-
tung zum Zeitrelais.
Abb. 3
z. B. / e. g. 5200
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
z. B. / e. g. 5200
5559
Play a sound
After selection of a sound, connect the module as shown
in fig. 2. Use the switch to switch the module on and off.
The sound is played continuously.
Attention: Wait minimum 2 sec. between connecting
the module to power supply and activating the module
by switch.
Automatic operation
By using a time relay (e. g. Viessmann item-No. 5207),
the sound module can be automatically switched on and
off. Connect the sound module and time relay as shown
in fig. 3 and note the time relay manual.
Schaltzeit muss > 2 Sek. sein.
Switching time has to be > 2 sec.
5559
Synchron- Synchron-
ausgang eingang
viessmann
Soundmodul 5559
14 –16 V
~ / =
intern / extern
gelb / yellow
grün / green
Zeitrelais
Minuten
5559
gelb
yellow
braun
/ brown
Schalter / Switch
z. B. / e. g. 5550
Fig. 3
braun
/ brown
braun / brown
Start
↓
Viessmann
5207
Ein Aus
Verzögerung
0 3 0 3
Minuten
ge 16 V~ bn
5207
brown
braun
04/2016 Ch/Dü
Stand 03
Sach-Nr. 87297
Made in Europe
