Viessmann 5559 Zusatzanleitung

Zusatzanleitung 5559
Additional Manual 5559
Soundmodul „Martinshorn"
Zum Betrieb des Soundmoduls beachten Sie bitte
nachfolgende Hinweise zu Verkabelung und Betrieb.
Das Soundmodul verfügt über 7 verschiedene
Sounds, die Sie frei wählen können.
Sound auswählen
Zur komfortablen Auswahl eines Sounds empfehlen
wir die Verwendung eines Universal-Tasten-Stell-
pultes, z. B. Viessmann Art.-Nr. 5547.
Schließen Sie das Soundmodul gemäß Abb. 1 an.
1
. Stromzufuhr unterbrechen, z. B. durch Ausschalten
des Trafos, Unterbrechung der Netzspannung etc.
2
. Drücken Sie den unteren linken Taster auf dem
Tastenstellpult und halten Sie ihn gedrückt.
3
. Stromzufuhr wiederherstellen – dabei den Taster
ca. 1 Sekunde gedrückt halten, aber nicht länger
als 2 Sekunde!
Lassen Sie den Taster los. Das Modul befindet sich nun
im Soundauswahlmodus. Es spielt den Satz: "Bitte Sound
auswählen!" in Deutsch und Englisch. Anschließend wird
der erste Sound kontinuierlich wiedergegeben.
4. Taster kurz drücken, um auf den nächsten Sound
weiterzuschalten.
5
. Drücken Sie den Taster länger als 2 Sekunden, um
den gewählten Sound dauerhaft zu speichern.
6.
Zur Änderung der Soundauswahl wiederholen Sie die
Schritte 1 – 5 beliebig oft.
Standardmäßig wird ein deutscher Polizeisound gespielt.

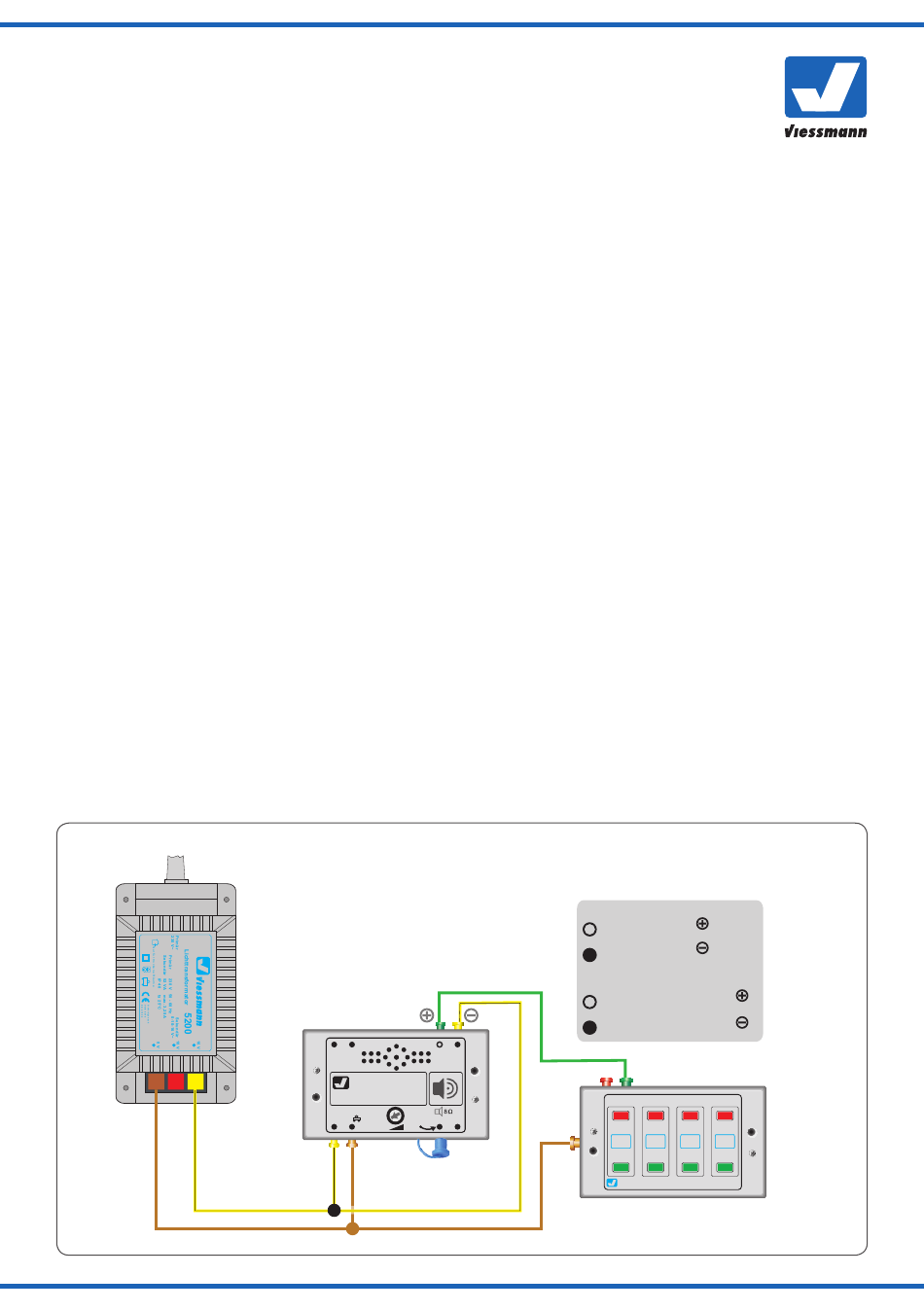

Abb. 1
z. B. / e. g. 5200
5559
Synchron-
ausgang
viessmann
Soundmodul 5559
14 –16 V
~ / =
gelb / yellow
braun
Sound module "Sirene"
Please note the following instructions regarding ca-
bling and operation of this sound module.The sound
module provides 7 different sounds which you can
choose individually.
Choose a sound
For the comfortable choice of a sound we recom-
mend the use of an universal push-button-panel,
e. g. Viessmann item-No. 5547.
Connect the sound module as shown in fig. 1.
1. Detach sound module from power supply, e. g. by
switching off the transformer, interruption of the
mains etc.
2. Press the left push-button at the bottom of the push-
button-panel and keep it pressed.
3. Restore the power supply while pressing the push-
button for approx. 1 second, but not longer than 2
seconds!
After disengaging the push-button, the sound module
is in the select-mode. It plays: "Please choose a
sound!" in German and English. Then the first sound
is continuously played.
4. Press the push-button briefly to select a sound.
5. Press and hold the push-button for more than 2
seconds to confirm and save the selection.
6. For changing sounds repeat steps 1 – 5 as often as
needed.
As standard a German police sirene sound is played.
Gleichspannungsbetrieb:
DC operation:
grün / green
Synchron-
eingang
intern / extern
5559
/ brown
Fig. 1
Synchroneingang mit Pol der
Spannungsquelle verbinden.
Synchroneingang mit Pol der
Spannungsquelle verbinden.
Connect "Synchroneingang" to
pole of the power supply.
Connect "Synchroneingang" to
pole of the power supply.
Taster / push-button
Universal Tasten - Stellpult
Viessmann
5547
z. B. / e. g. 5547
