Tally DascomDL-210 Benutzerhandbuch V1.3
6.5 Serielle Schnittstelle
•

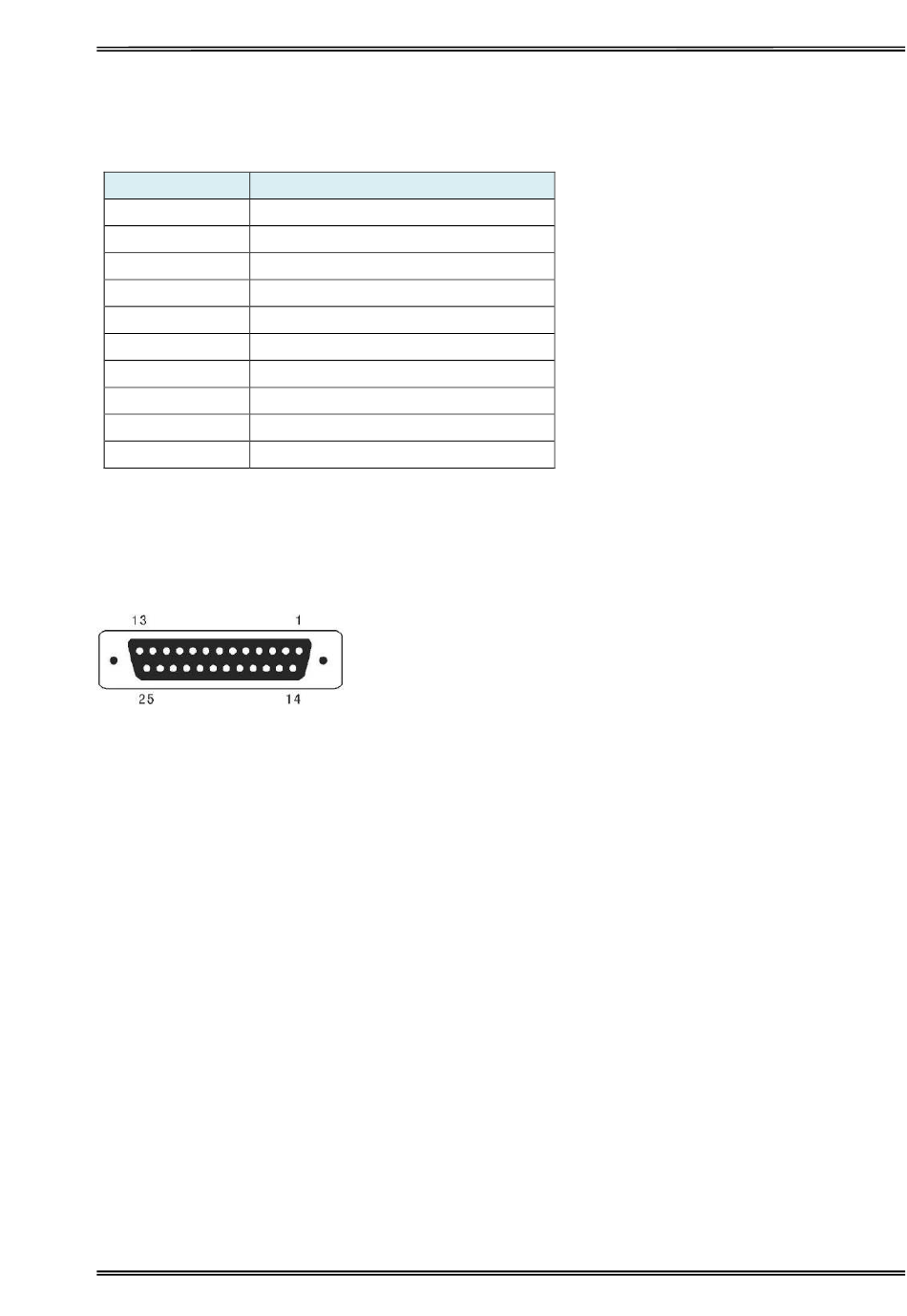

Serielle Schnittstelle Pinbelegung
Serielle Schnittstelle kompatibel mit RS-232-Standard, durch 25-poligen (Sub-D) Buchse.
PIN-Nr
PIN 1
PIN 2
PIN 3
PIN 4
PIN 5
PIN 6
PIN 7
PIN 8 ~ 19
PIN 20
PIN 21 ~ 25
Der Benutzer kann die Einstellung der Schnittstelle über die Statusseite ermitteln.
Die Standardeinstellung der seriellen Schnittstelle ist wie folgt, 38400 bps (Baudrate), 8 Bit
(Daten-Bit), 1 Bit (Stopbit), keine Parität, Unterstützung RTS / CTS-Handshake-Protokoll.
•
Serielle Schnittstelle Pinbelegung
Beschreibung
Gehäusemasse
TXD
RXD
RTS
nicht verbunden
DSR
Signalmasse
nicht verbunden
DTR
nicht verbunden
57
