Tally DascomDL-210 Benutzerhandbuch V1.3

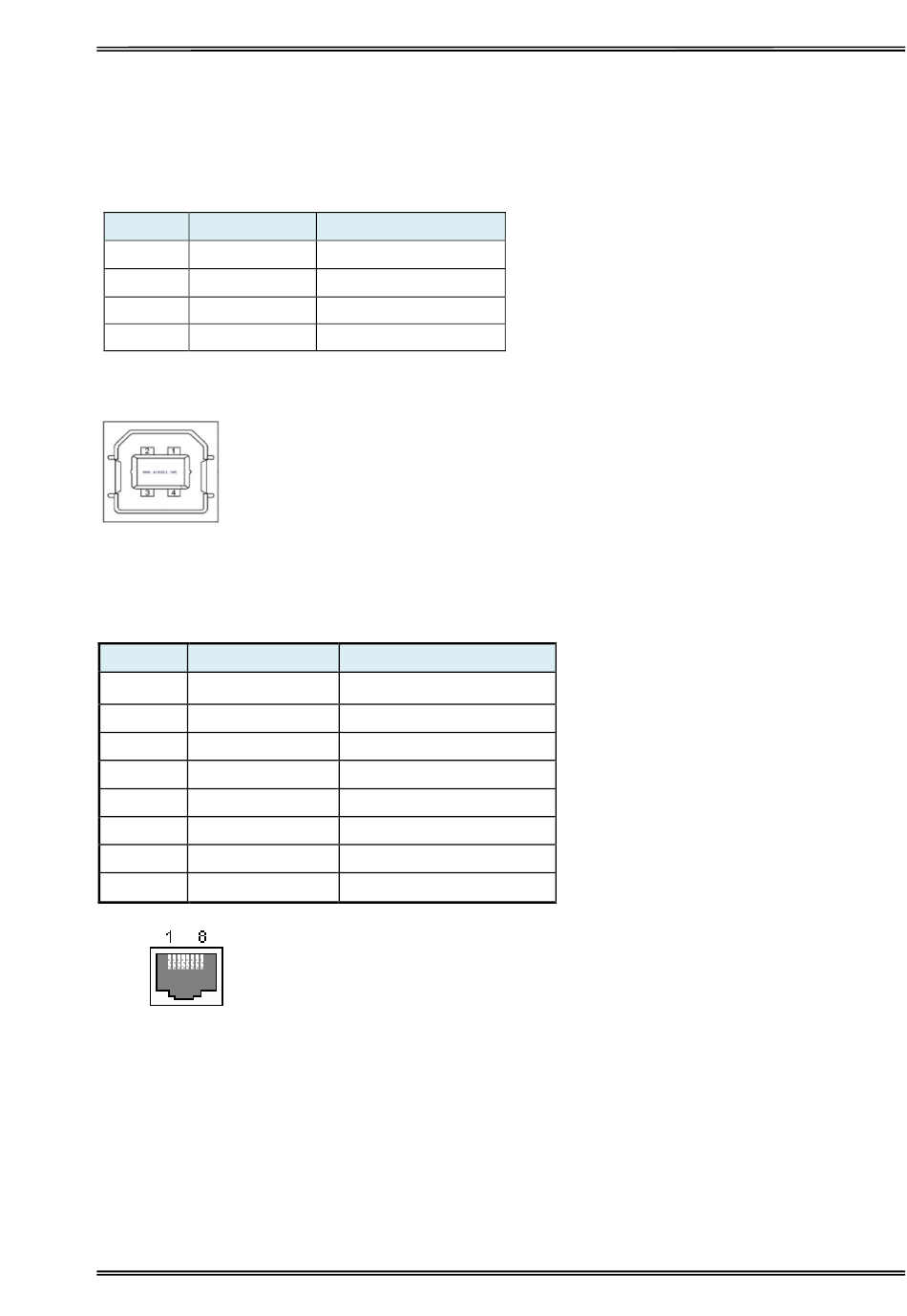

6 Schnittstellen Spezifikationen
6.1 USB-Schnittstelle
•
USB Schnittstelle Pinbelegung
PIN-Nr
Beschreibung
1
VBUS
2
D-
3
D +
4
GND
•
USB-Anschluss Diagramm
6.4 Ethernet-Schnittstelle
•
Ethernet-Schnittstelle Pin-Belegung
Stift. Nein.
Name
1
TX +
2
TX-
3
RX +
4
n / c
5
n / c
6
RX-
7
n / c
8
n / c
•
Ethernet-Schnittstelle Pinbelegung
Leiterfarbe
Rot
Weiß
Grün
Schwarz
Beschreibung
Senden Daten +
Senden Daten-
Empfang von Daten +
Nicht verbunden
Nicht verbunden
Empfang Daten-
Nicht verbunden
Nicht verbunden
56
