3 INSTALLATION

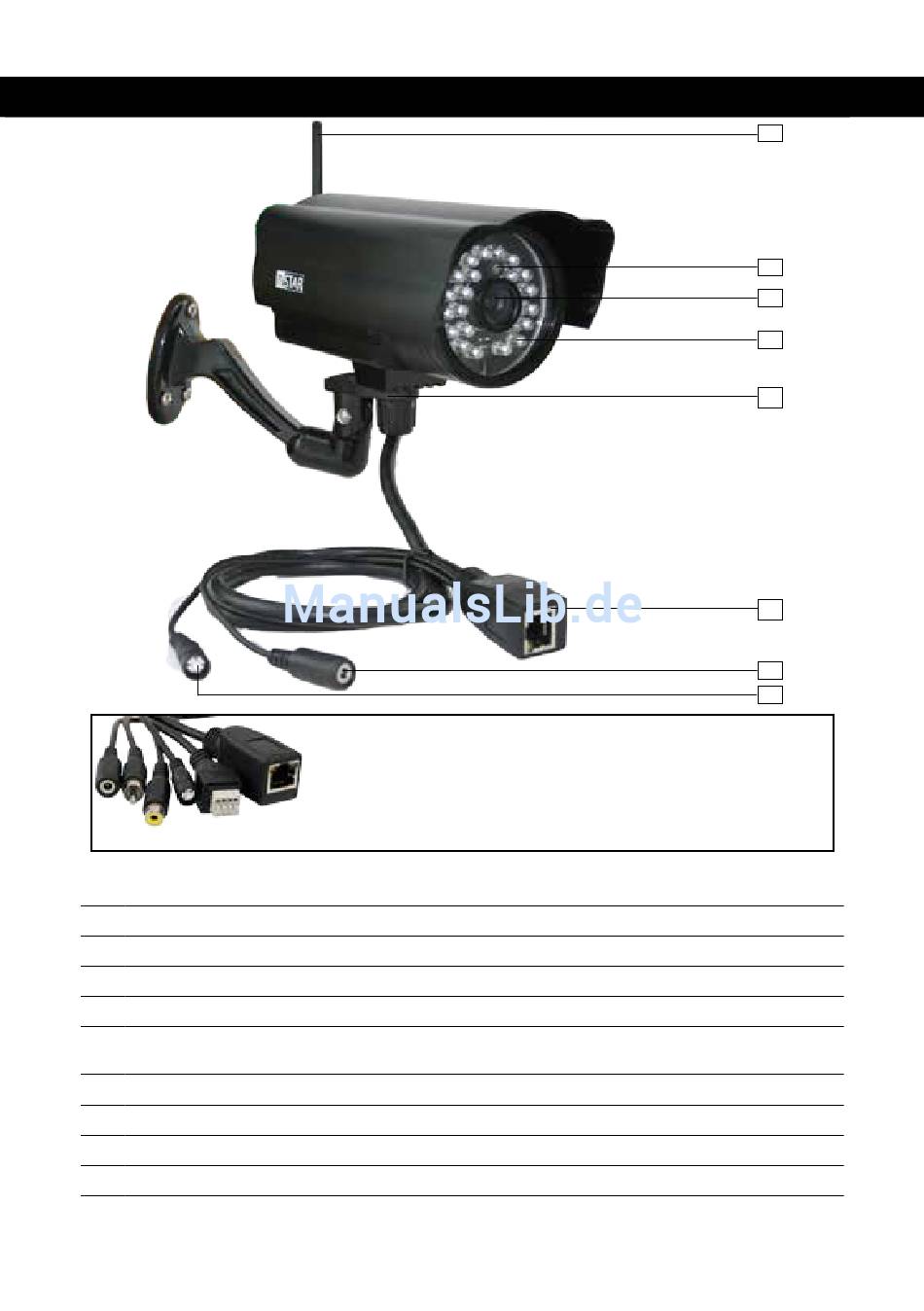

1 Antenne
2 Fotoelement
Objektiv
3
Infrarot-LEDs
4
Kamerahalterung
5
Netzwerkanschluss
6
Netzanschluss
7
8 Reset Taster
9 Audio Out
(IN-2905 V2)
10 Audio In
(IN-2905 V2)
11 Alarm I/O
(IN-2905 V2)
Anschlüsse verfügbar beim Modell IN-2905 V2 von links
nach rechts: Netzanschluss (s.7 unten), Audio-In (s.10 un-
ten), Audio-Out (s.9 unten), Reset (s.8 unten), Alarm I/O
(s.11 unten), Netzwerkanschluss (s.6 unten).
5 dBi Antenne für die Einbindung in Ihr WLAN Netzwerk
(Nicht vorhanden im Falle des IN-2905 PoE Modells!)
Dämmerungschaltung für IR LEDs
Standard-Objektiv (Brennweite: 6mm)
24 IR LEDs (Nachtsicht/850nm)
Polycarbonat-Halterung
RJ45 Anschluss für mitgeliefertes LAN Kabel
(Für die Stromversorgung gemäß IEEE 802.3af nur beim POE Modell!)
5V/2A Gleichspannung / Stecker: Innen 1.35mm, Außen 3.5mm
Zum Zurücksetzen der Kamera auf Werkseinstellung
Zum Anschluss von Kopfhörern oder Aktiv-Lautsprecher
Zum Anschluss von externen Mikrofonen
Für externe Bewegungsmelder (3&4) und Signalgeber (1&2)
(potentialfreier Alarmausgang: Max. 60VDC/125VAC und 1A)
