6. Technische Beschreibung

6.3 Spiegelfunktion Kamera

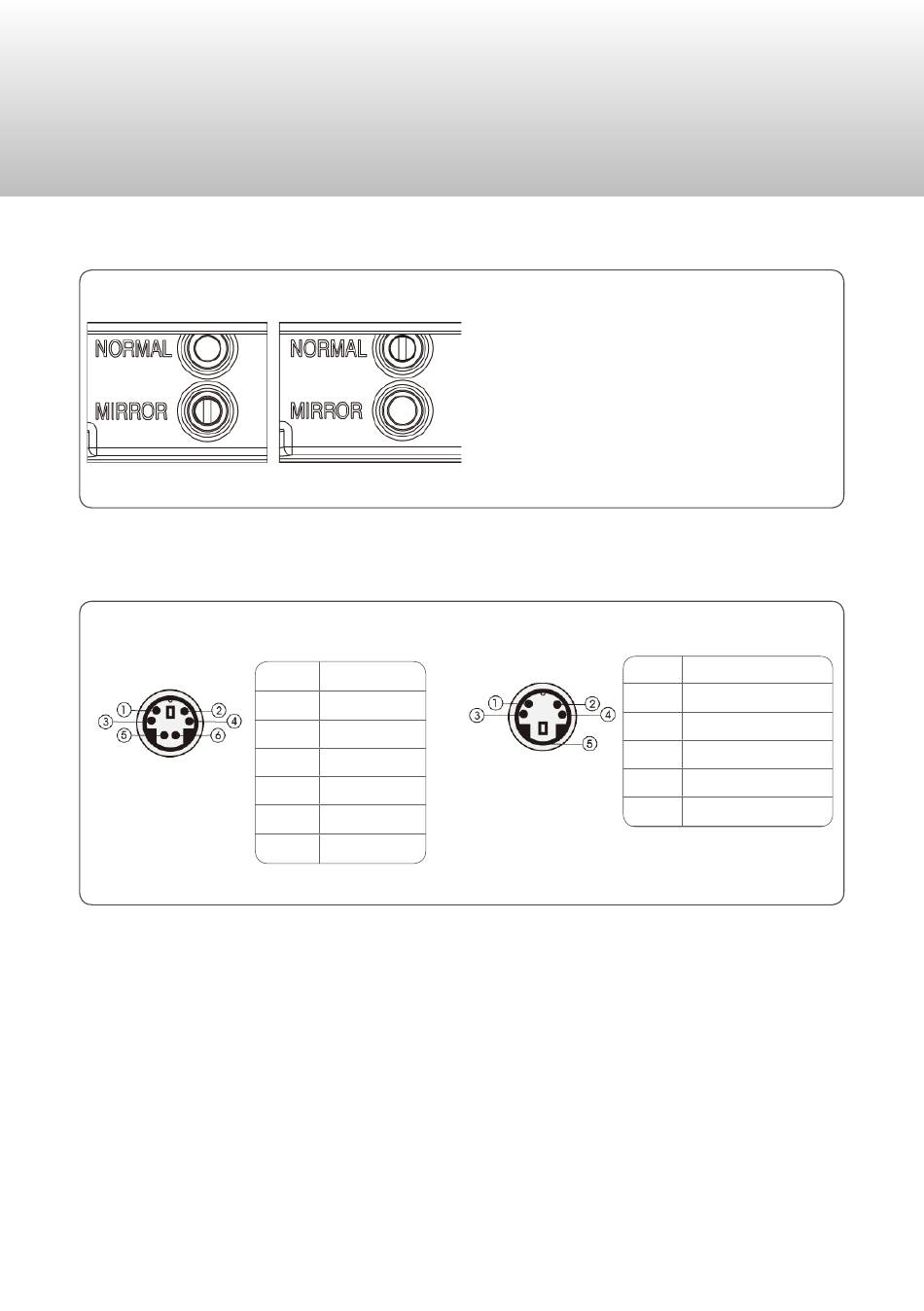

Magnetschrauben / Spiegelfunktion
*Werkseinstellung

6.4 Pinbelegung Kamera

Kameraanschluss Pin-Belegung
6-poliger Stecker
8
PIN Nr. Beschreibung
1 Shutter
2 Audio
3 Video 1
4 Masse
5 Video 2
6 Power/12V
Die Spiegelfunktion kann ganz einfach mit
Hilfe der Magnetschraube an der Rückseite
der Kamera einstellt werden:
- Magnetschraube in Mirror:
das Kamerabild ist gespiegelt*
- Magnetschraube in Normal:
das Kamerabild ist NICHT gespiegelt
Verteilerboxanschluss Pin-Belegung
PIN Nr.
4-poliger Stecker
*gleichzeitig Trigger-Funktion
Beschreibung
1 N/A
2 Audio
3 Video 1 / Video 2
4 Power/12V *
5 Masse
