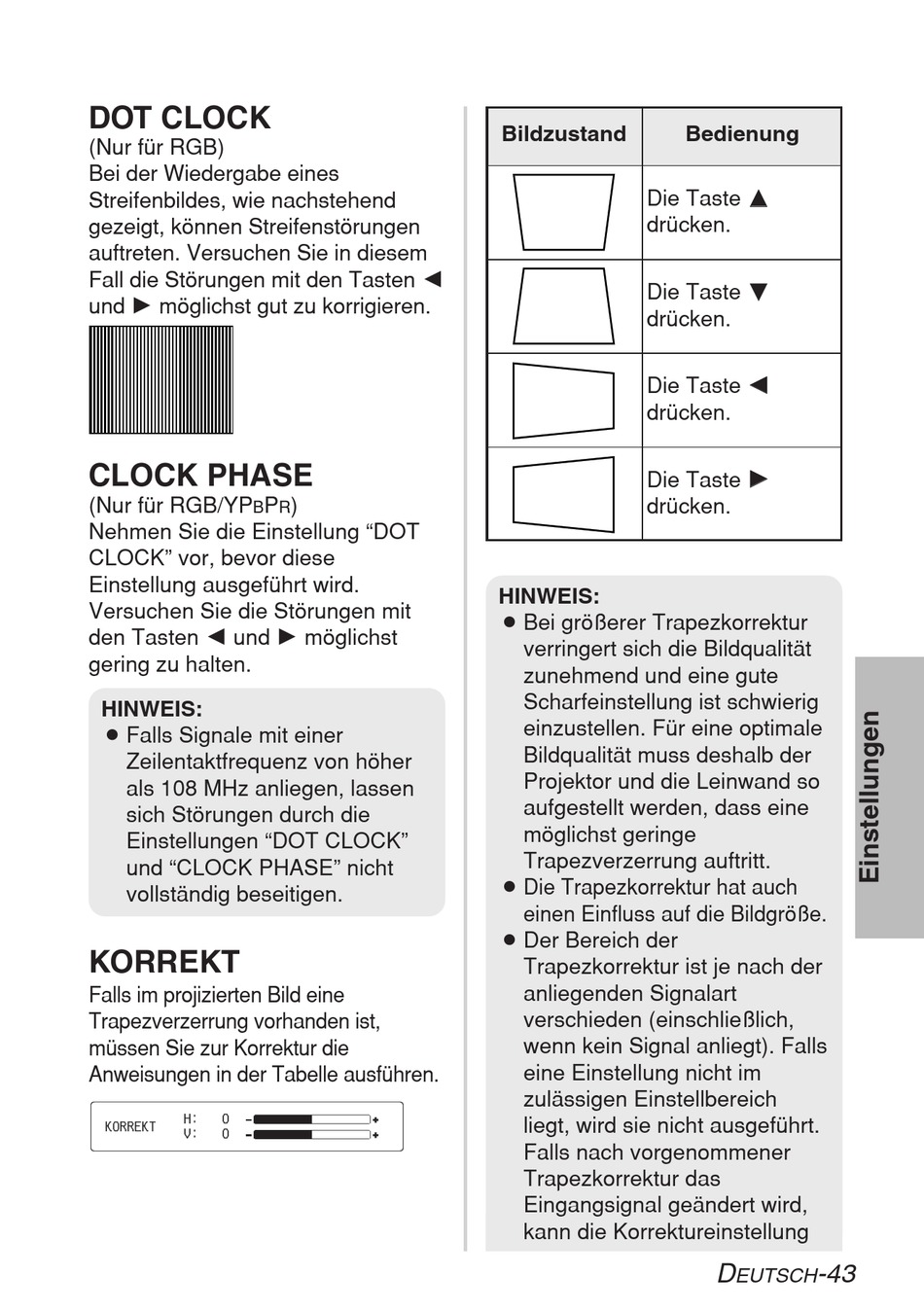

DOT CLOCK
(Nur für RGB)
Bei der Wiedergabe eines
Streifenbildes, wie nachstehend
gezeigt, können Streifenstörungen
auftreten. Versuchen Sie in diesem
Fall die Störungen mit den Tasten I
und H möglichst gut zu korrigieren.
CLOCK PHASE
(Nur für RGB/YP
B
Nehmen Sie die Einstellung "DOT
CLOCK" vor, bevor diese
Einstellung ausgeführt wird.
Versuchen Sie die Störungen mit
den Tasten I und H möglichst
gering zu halten.
HINWEIS:
B Falls Signale mit einer
Zeilentaktfrequenz von höher
als 108 MHz anliegen, lassen
sich Störungen durch die
Einstellungen "DOT CLOCK"
und "CLOCK PHASE" nicht
vollständig beseitigen.
KORREKT
Falls im projizierten Bild eine
Trapezverzerrung vorhanden ist,
müssen Sie zur Korrektur die
Anweisungen in der Tabelle ausführen.
H:
0
KORREKT
V:
0
P
)
R
Bildzustand
Die Taste F F
drücken.
Die Taste G G
drücken.
Die Taste I I
drücken.
Die Taste H H
drücken.
HINWEIS:
B Bei größerer Trapezkorrektur
verringert sich die Bildqualität
zunehmend und eine gute
Scharfeinstellung ist schwierig
einzustellen. Für eine optimale
Bildqualität muss deshalb der
Projektor und die Leinwand so
aufgestellt werden, dass eine
möglichst geringe
Trapezverzerrung auftritt.
B Die Trapezkorrektur hat auch
einen Einfluss auf die Bildgröße.
B Der Bereich der
Trapezkorrektur ist je nach der
anliegenden Signalart
verschieden (einschließlich,
wenn kein Signal anliegt). Falls
eine Einstellung nicht im
zulässigen Einstellbereich
liegt, wird sie nicht ausgeführt.
Falls nach vorgenommener
Trapezkorrektur das
Eingangsignal geändert wird,
kann die Korrektureinstellung
Bedienung
D
-43
EUTSCH
