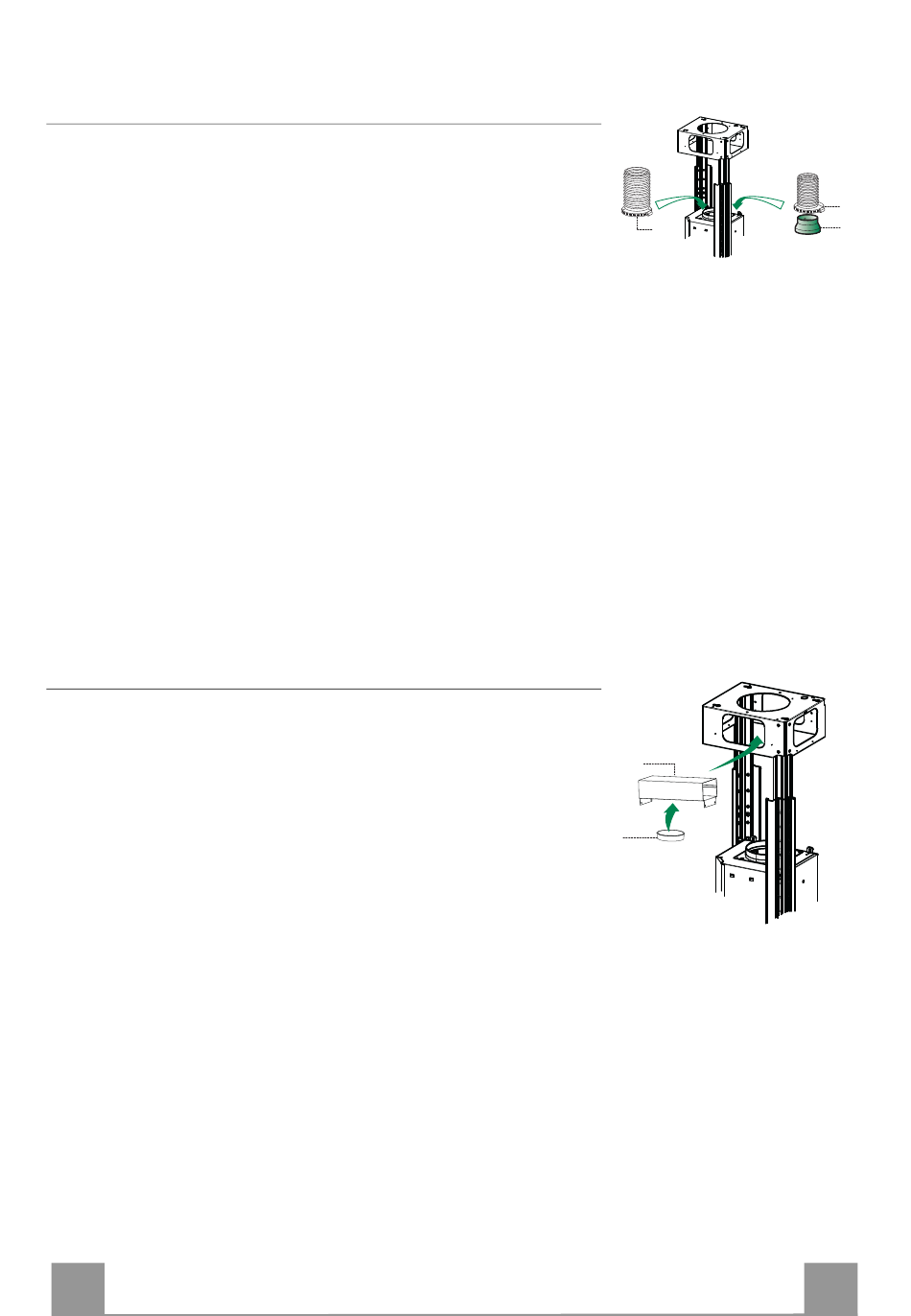

VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ
Při instalaci v nasávacím
k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky
ø 150 nebo 120 mm, kterou zvolí instalační technik.
• K instalaci trubky ø 120 mm je nutné použít redukční přírubu 9
na výstupu z tělesa digestoře.
• Trubku připevněte vhodnými stahovacími páskami. Tento ma-
teriál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.
Výstup vzduchu u filtračního provedení
• Připevněte přípojku 15 ke kostře pomocí čtyř šroubů, které
jsou součástí vybavení.
• Zasuňte přírubu 10 do příslušného dolního otvoru přípojky 15.
• Spojte výstup vzduchu digestoře s přírubou pod přípojkou po-
mocí pevné trubice nebo pružné hadice ø 150mm, kterou zvolí
instalační technik.
CZ
Přípojky
provedení připojte
ø 150
digestoř
25
15
10
ø 120
25
9
