Inhaltszusammenfassung für Walther Evolution Pointsight 3

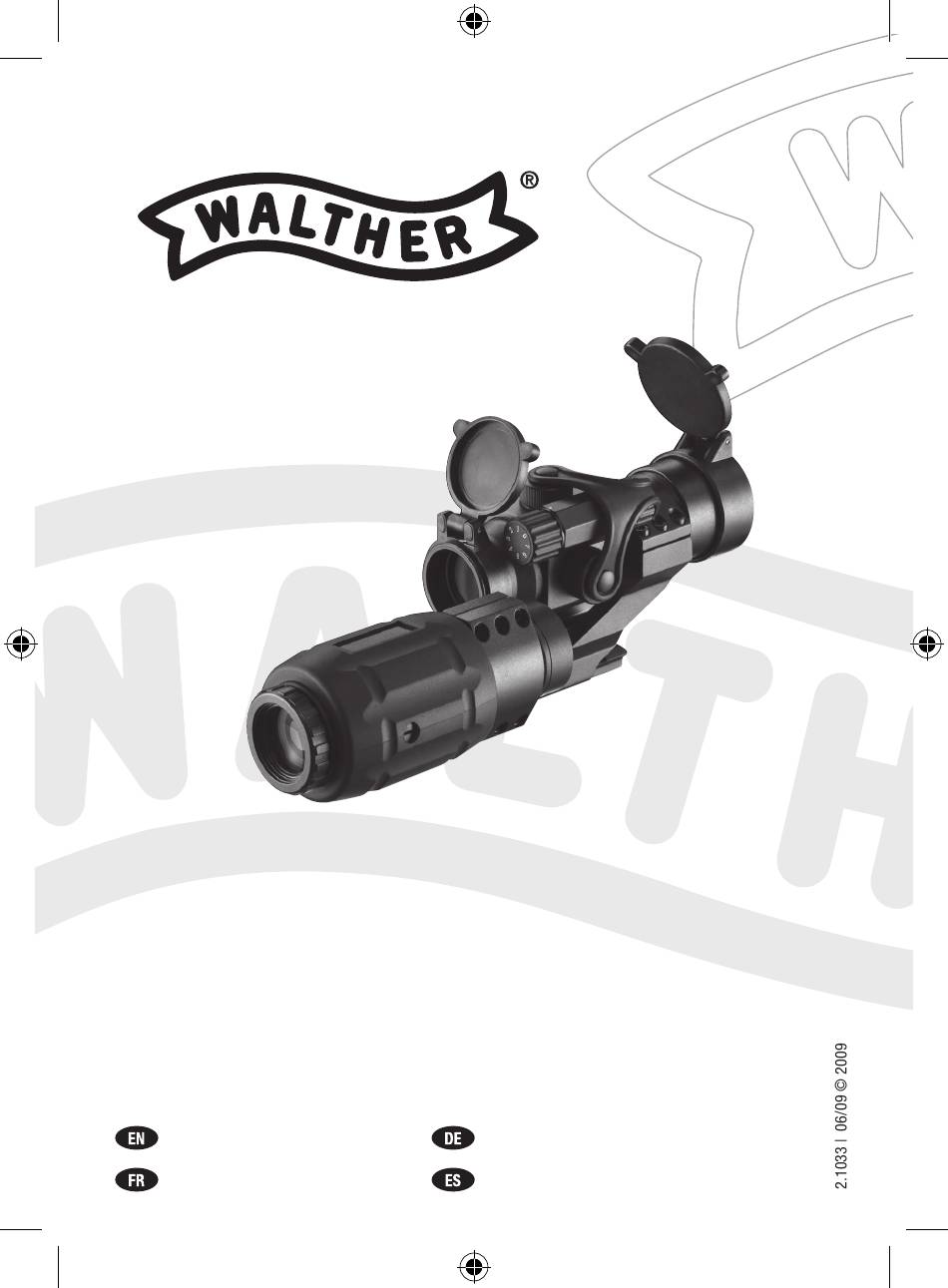

- Seite 1 Red dot plus magnifier Evolution Pointsight 3 Operating instructions 3 - 9 Bedienungsanleitung 10 - 16 Mode d´emploi 17 - 23 Manual de instrucciones 24 - 30...
- Seite 2 Safety instructions Sicherheitshinweise Consignes de sécurité Instucciones de seguridad Maintenance Pflege Entretien Cuidados Description Benennung Désignation des pièces Designacion Operation Bedienung Utilisation Reglaje...
-
Seite 3: Safety Instructions
SAFETY INSTRUCTIONS CAUTION Read these instructions carefully before using the device. Never look through the pointsight directly into the sun. CAUTION Always follow the rules for safe gun handling. Always ensure that the backstop is adequate for your shooting, and always wear protective shooting glasses. Airguns are not toys. -
Seite 4: Maintenance
NOTES MAINTENANCE Protect your red dot sight against mechanical damage from knocks and make sure that the firearm is not subjected to rough treatment. If you think something might have changed, check the adjustment of the firearm. Remove dust and dirt from the housing and lens mount with a soft cloth moistened with gun oil. - Seite 5 DESCRIPTION Magnifier Red dot sight Dust caps On/off switch Brightness control Battery compartment Locking lever for Ocular with Caps for adjusting screws flipping out the focus magnifier Red dot mount Flip mount Rail picatinny...
-
Seite 6: Battery Change
BATTERY CHANGE 2xLR44 Open battery compartment. Insert batteries. Close battery compart- (Mind their polarities!) ment. OPERATION General description In this electronic red dot sight, the red target point is projected onto the lens in the sighting plane. Since no other aiming aids are necessary, you can aim with both eyes open. - Seite 7 OPERATION Attach the mounting feet of the sight and magnifier in line with each other to a firearm equipped with a Picatinny or Weaver rail. Open the dust caps on the red dot sight. Turn on the unit. It has 7 brightness settings. Note: To turn off the sight, turn the brightness control to the 0 position.
- Seite 8 OPERATION Turn the magnifier ocular until the target is in focus. Centre the target in the field of view. MAGNIFICATION The magnifier is attached to a flip mount. When the magnifier is not being used it can be flipped to the side. Unlock To do so, pull back the lock.
- Seite 9 ADJUSTING THE SIGHT Set the red dot to an optimum brightness using the brightness control. Remove the caps from the adjusting screws for elevation and windage. To change the point of impact, use a coin to Elevation adjustment turn one of the screws in the required direction. Each click of the sight adjustment changes the point of impact.
-
Seite 10: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG Lesen Sie zuerst die Bedienungsanleitung, bevor Sie das Gerät verwenden. Schauen Sie niemals durch das Rot-Punkt-Visier direkt in die Sonne. VORSICHT Beachten Sie stets die Regeln für den korrekten, sicheren Umgang mit Waffen. Wählen Sie stets einen sicheren Kugelfang für Ihr Ziel aus und tragen Sie eine Schutzbrille. Druckluftwaffen sind kein Spielzeug. -
Seite 11: Technische Daten
HINWEISE PFLEGE Schützen Sie Ihr Rot-Punkt-Visier vor mechanischer Beschädigung durch Schlageinwirkung und achten Sie darauf, daß die Waffe keinen stoßartigen Belastungen ausgesetzt wird. Im Zweifelsfall ist stets die Justierung der Waffe erneut zu überprüfen. Das Gehäuse und die Objektivfassung können mit einem weichen, sauberen und mit Waffenöl benetzten Tuch von Staub und Schmutz gereinigt werden. - Seite 12 BENENNUNG Vergrößerungsglas Rotpunkt-Visier Schutzkappen Ein/Ausschalter Helligkeitsregler Batteriefach Rasthebel zum Okular mit Abdeckkappen für Schwenken des Scharfstellung Verstellschrauben Vergrößerungsglas Rotpunkt- Schwenk- Picatinny-Schiene Montage Montage...
-
Seite 13: Bedienung
BATTERIEWECHSEL 2xLR44 Batteriefach öffnen Batterien einsetzen. Batteriefach schließen (Auf Polarität achten!) BEDIENUNG Allgemeine Beschreibung Bei diesem elektronischen Rot-Punkt-Visier wird der rote Zielpunkt auf die Linse in der Zielebene projiziert. Da keine anderen Zielmittel wie Kimme und Korn mehr benötigt werden, können Sie mit beiden geöffneten Augen zielen. - Seite 14 BEDIENUNG Für den Einsatz der beiden optischen Geräte schrauben Sie diese zuerst von der mitgelieferten Picatinnyschiene ab. Befestigen Sie die Montagefüße des Visiers und des Vergrößerungsglases hintereinander auf eine Waffe mit Picatinny-oder Weaver- Schiene. Klappen Sie die Schutzkappen am Rotpunktvisier auf. Schalten Sie das Gerät ein.
- Seite 15 BEDIENUNG Verdrehen Sie das Okular am Vergrößerungs- glas so lange, bis Sie ein scharfes Bild auf des Zielobjektes erhalten. Richten Sie das Zielobjekt in der Mitte des gesehenen Bildes aus. MAGNIFICATION Das Vergrößerungsglas ist auf einer Schwenkmontage befestigt. Für den Entrasten Gebrauch ohne Vergrößerung kann es zur Seite geschwenkt werden.
-
Seite 16: Visiereinstellung
VISIEREINSTELLUNG Stellen Sie den roten Leuchtpunkt über den Helligkeitsregler ein und regeln Sie seine Intensität auf den für Sie am günstigsten Wert. Entfernen Sie die Abdeckkappen über der Höhenverstellung Höhen- und Seitenverstellschraube. Zur Veränderung der Treffpunktlage der Waffe drehen Sie mit einer Münze die entsprechende Verstellschraube in die gewünschte Richtung.
