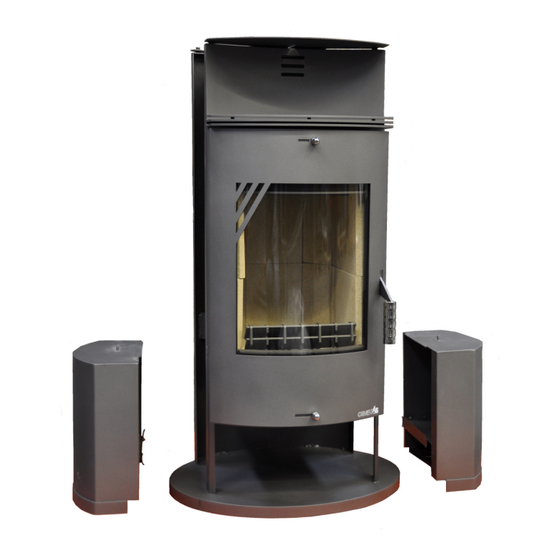

- Seite 1 Aufbauanleitung Modell Senator Kaminöfen...
-
Seite 2: Lieferumfang
Inhalt ......................2 IEFERUMFANG ..............3 NTFERNEN DER RANSPORTSICHERUNGEN ....................4 ONTAGEANLEITUNG ................6 MBAUANLEITUNG OMBIANSCHLUSS IEFERUMFANG 1 Ofenkorpus 2 Sockelteile seitlich 1 Specksteinsatz, bestehend aus: 4 Seitensteine 2 Seitenauflagen 1 Specksteineinlage für-Warmhaltefach 1 Speckstein-Deckplatte Befestigungsmaterial: 8 Befestigungen für Seitensteine 16 Schrauben Seite 2... - Seite 3 Zusätzlich benötigen Sie noch folgendes Werkzeug: 1 Kreuzschraubenzieher, Inbusschlüssel 5 mm, 1 Maulschlüssel 10 mm, 1 Maulschlüssel 8 mm NTFERNEN DER RANSPORTSICHERUNGEN Vor der Montage ist der Ofen von der Palette zu lösen. Schrauben Sie dazu hinten die Befestigung ab Lösen Sie dann mittels des Inbus den Deckel.
- Seite 4 ONTAGEANLEITUNG Schieben Sie den seitlichen Sockel von oben in die Führungsschiene und drücken Sie diesen ganz nach unten. Achten Sie darauf, dass das längere Teil zur Vorderfront weist. Verfahren Sie mit dem anderen Sockel genau so. Beide Sockel müssen unten bündig sitzen. Legen Sie dann die beiden Specksteinabdeckungen für die Seitenteile so auf, dass das Loch im Speckstein in dem...
- Seite 5 Der Ofen muss nun so aussehen. Legen Sie nun das Warmhaltefach ein. Legen Sie nun die Speckstein-Deckplatte auf und richten Sie diese aus. Der Ofen ist jetzt anschlussfertig. Seite 5...
- Seite 6 MBAUANLEITUNG OMBIANSCHLUSS Entfernen Sie nun die ausgestanzte Öffnung in der Rückwand. Lösen Sie nun die beiden Schrauben, die den oberen Stutzen des Rauchabganges halten und nehmen Sie den Stutzen ab. Schrauben Sie den hinteren Verschluss des Rauchabganges hinten ab und schrauben Sie diesen auf den oberen Rauchabgang.
