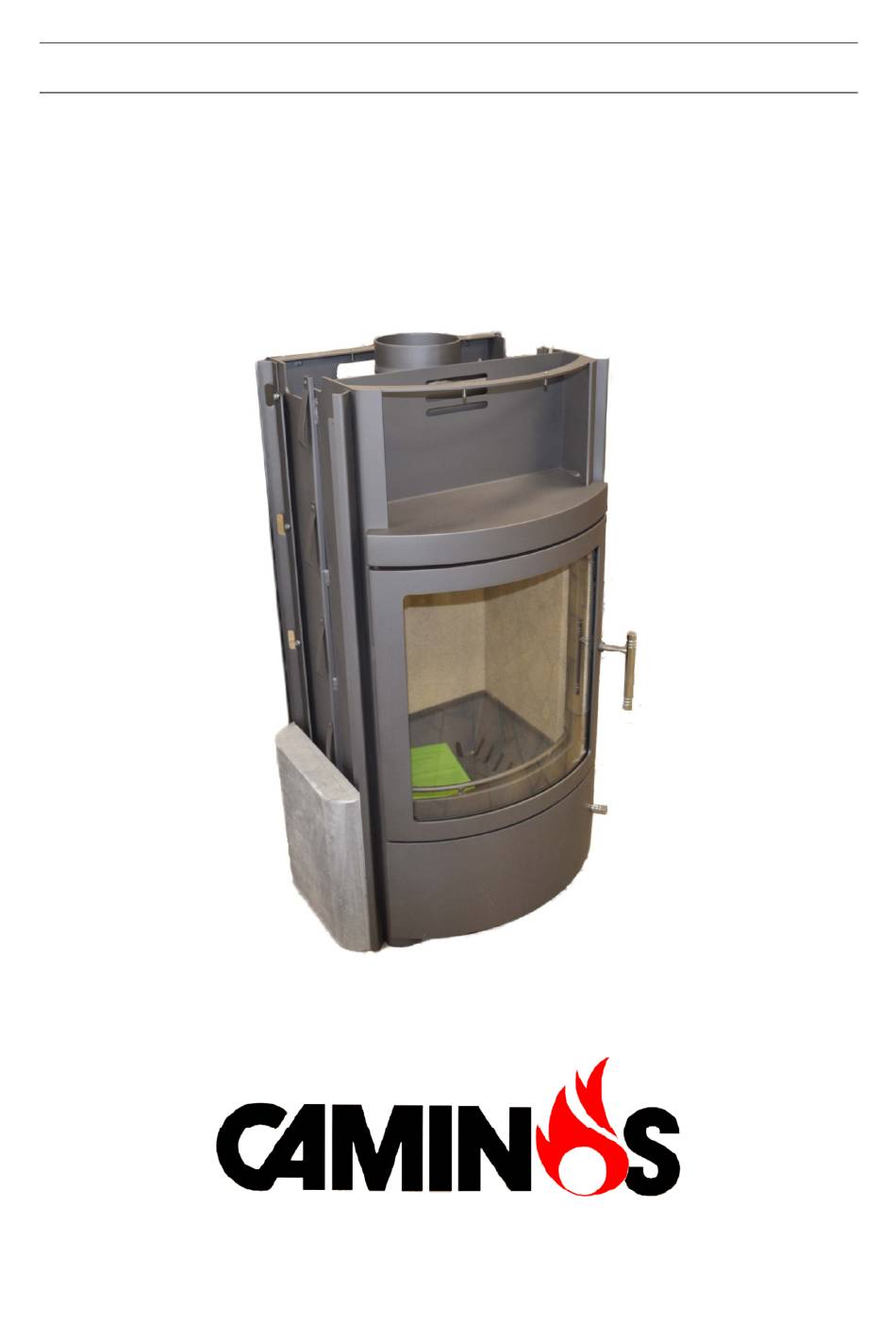

- Seite 1 Aufbauanleitung Modell Automat Kaminöfen...
-
Seite 2: Lieferumfang

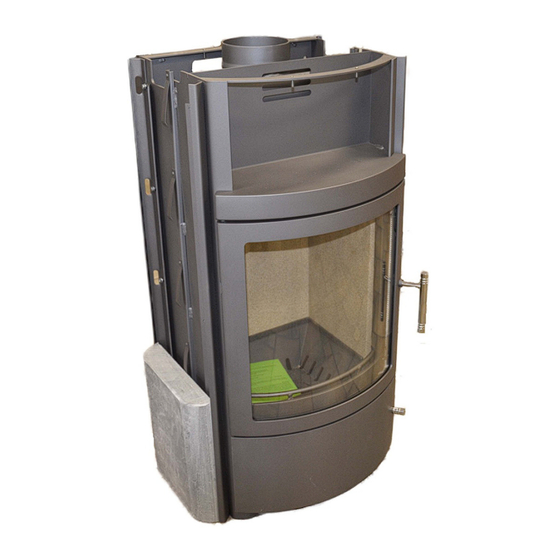

Inhalt ......................2 IEFERUMFANG ....................3 ONTAGEANLEITUNG ................5 MBAUANLEITUNG OMBIANSCHLUSS IEFERUMFANG 1 Ofenkorpus 1 Specksteinsatz, bestehend aus: 6 Seitenkacheln 1 Deckplatte geteilt in 2 Hälften 1 Stopfen für die Deckplatte, falls der Anschluss nach hinten erfolgt 1 Warmhaltefach links 1 Warmhaltefach rechts Befestigungsmaterial: 4 Madenschrauben zur Kacheljustierung... - Seite 3 ONTAGEANLEITUNG Lösen Sie die 4 Schrauben an der Rückwand des Ofens und nehmen Sie diese zur Montage ab. Sollten Sie den Anschluss nach hinten wünschen, so gehen Sie bitte wie in der Umbauanleitung Kombianschluss beschrieben vor und fahren nach dem Umbau dann wie folgt weiter fort.
- Seite 4 Machen Sie dieses nun auch auf der andern Seite. Drücken Sie die Seitenschienen fest an den Speckstein an und schrauben Sie diese fest. Im Laufe der Zeit können sich diese Schienen durch das Erhitzen und Abkühlen des Metalls wieder lösen. Kontrollieren Sie daher regelmäßig, ob die Schienen noch fest sind, im Bedarfsfall schrauben Sie die Schienen wieder fest.
- Seite 5 Legen Sie nun die Steine für das Warmhaltefach ein. Schrauben Sie nun die Rückwand wieder an. Der Ofen ist nun anschlussfertig montiert. MBAUANLEITUNG OMBIANSCHLUSS Entfernen Sie die Rückwand. Schrauben Sie den Stutzen vom oberen Rauchabgang ab. Lösen Sie hierzu die beiden Schrauben, mit denen der Stutzen am Korpus befestigt ist.
