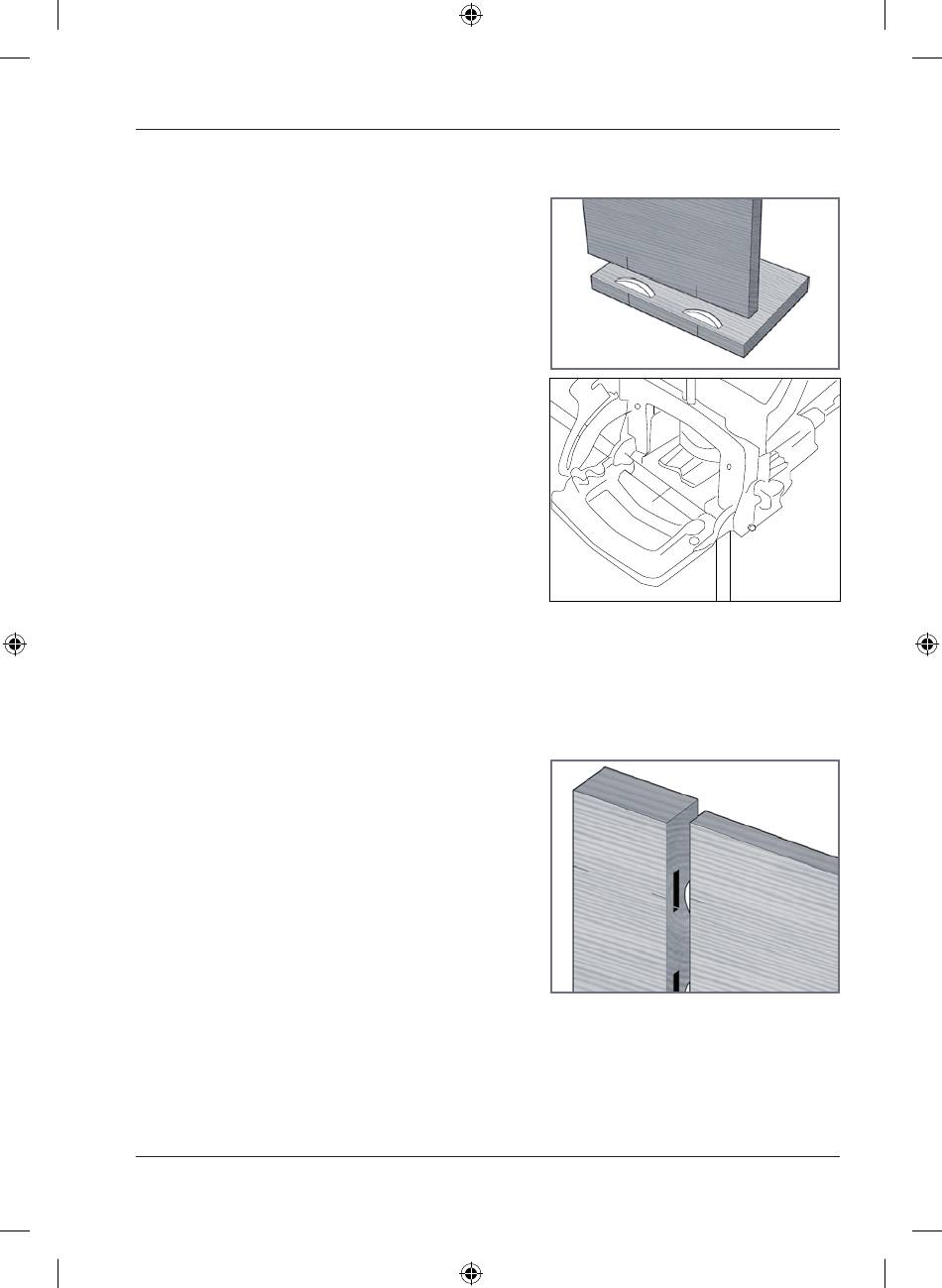

Collegamenti angolari

• Poggiare le parti del pezzo da lavorare
sul banco di lavoro in modo che siano
collegate.
• Scegliere la dimensione del tassello.
• Segnare il centro del punto del tassello.
• Per le scanalature sul lato piatto serrare il
pezzo da lavorare e allineare la fresatrice
come mostrato in figura.
• Praticare le scanalature sui tasselli (vedi
capitolo "Fresare le scanalature sui
tasselli").

Collegamenti con materiali di diverso spessore

• Poggiare le parti del pezzo da lavorare
sul banco di lavoro in modo che siano
collegate.
• Scegliere la dimensione del tassello.
• Segnare il centro del punto del tassello.
• Determinare quale parte del pezzo da
lavorare deve essere arretrata.
• Regolare l'altezza della battuta in modo
che la fresa a disco si trovi esattamente al
centro del bordo del pezzo da lavorare.
• Praticare le scanalature sui tasselli.
• Aumentare l'altezza della battuta alla distanza per cui occorre arretrare la prima
parte del pezzo da lavorare. La regolazione viene visualizzata sulla scala.
• Praticare le scanalature sui tasselli (vedi capitolo "Fresare le scanalature sui
tasselli").
