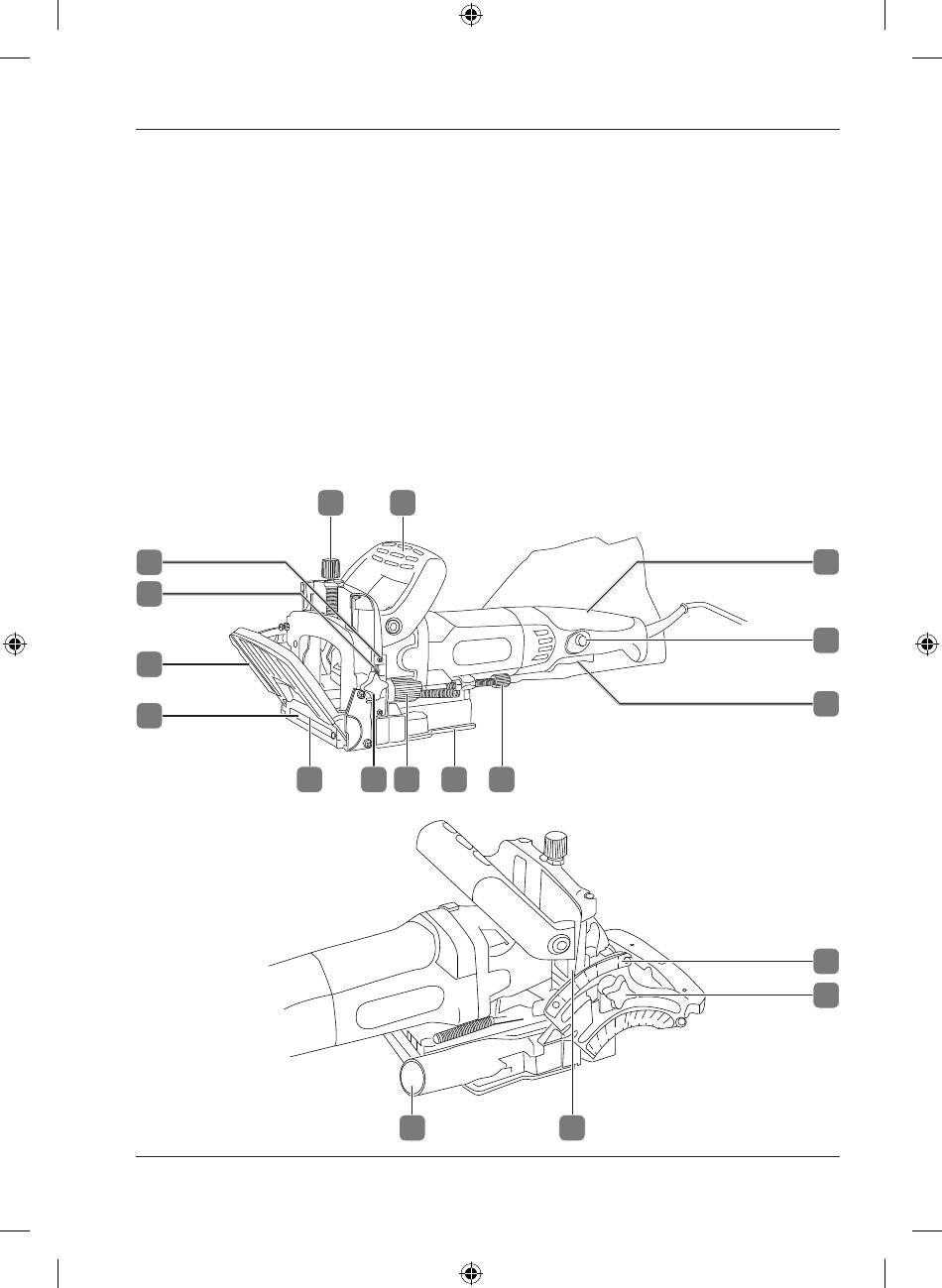

Lieferumfang / Teilebezeichnung

1. Handgriff
2. Sicherheitsschalter
3. Ein-/Ausschalter
4. Einstellschraube für Frästiefe
5. Grundplatte
6. Frästiefen-Schnellverstellung
7. Klemmschraube-Höhenverstellung
8. Markierung Fräsermitte
9. Fräseraustrittsöffnung
12
11
10
9
15626_Flachdübelfräse_Buch_CH.indb 5
13 14
8 7 6 5
18
Lieferumfang / Teilebezeichnung
10. Winkelanschlag, höhenverstellbar
11. Markierung Höhe
12. Höhenskala
13. Drehknopf für Höhenverstellung
14. Zusatzhandgriff
15. Winkelschablone
16. Klemmschraube für Winkelanschlag
17. Justierschraube 90° Winkel
18. Absaugstutzen für Staubsack und
Staubsauger
4
17
1
2
3
15
16
5
