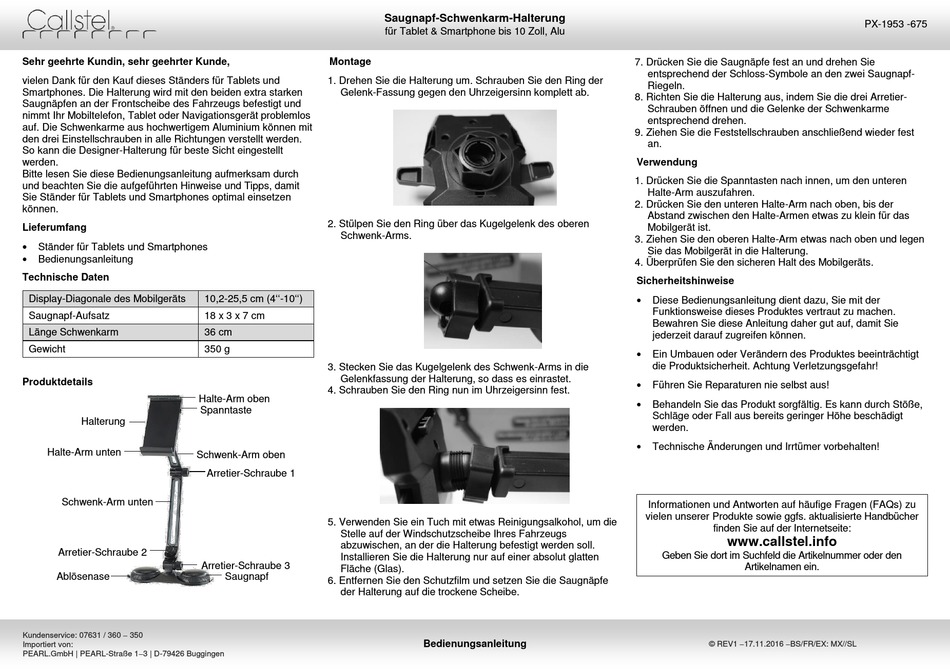

Callstel PX-1953 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Ständers für Tablets und
Smartphones. Die Halterung wird mit den beiden extra starken
Saugnäpfen an der Frontscheibe des Fahrzeugs befestigt und
nimmt Ihr Mobiltelefon, Tablet oder Navigationsgerät problemlos
auf. Die Schwenkarme aus hochwertigem Aluminium können mit
den drei Einstellschrauben in alle Richtungen verstellt werden.
So kann die Designer-Halterung für beste Sicht eingestellt
werden.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ständer für Tablets und Smartphones optimal einsetzen
können.
Lieferumfang

Ständer für Tablets und Smartphones

Bedienungsanleitung
Technische Daten
Display-Diagonale des Mobilgeräts
Saugnapf-Aufsatz
Länge Schwenkarm
Gewicht
Produktdetails
Halte-Arm oben
Spanntaste
Halterung
Halte-Arm unten
Schwenk-Arm oben
Schwenk-Arm unten
Arretier-Schraube 2
Arretier-Schraube 3
Ablösenase
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Montage
1. Drehen Sie die Halterung um. Schrauben Sie den Ring der
Gelenk-Fassung gegen den Uhrzeigersinn komplett ab.
2. Stülpen Sie den Ring über das Kugelgelenk des oberen
Schwenk-Arms.
10,2-25,5 cm (4''-10'')
18 x 3 x 7 cm
36 cm
350 g
3. Stecken Sie das Kugelgelenk des Schwenk-Arms in die
Gelenkfassung der Halterung, so dass es einrastet.
4. Schrauben Sie den Ring nun im Uhrzeigersinn fest.
Arretier-Schraube 1
5. Verwenden Sie ein Tuch mit etwas Reinigungsalkohol, um die
Stelle auf der Windschutzscheibe Ihres Fahrzeugs
abzuwischen, an der die Halterung befestigt werden soll.
Installieren Sie die Halterung nur auf einer absolut glatten
Fläche (Glas).
Saugnapf
6. Entfernen Sie den Schutzfilm und setzen Sie die Saugnäpfe
der Halterung auf die trockene Scheibe.
Saugnapf-Schwenkarm-Halterung
für Tablet & Smartphone bis 10 Zoll, Alu
Bedienungsanleitung
7. Drücken Sie die Saugnäpfe fest an und drehen Sie
entsprechend der Schloss-Symbole an den zwei Saugnapf-
Riegeln.
8. Richten Sie die Halterung aus, indem Sie die drei Arretier-
Schrauben öffnen und die Gelenke der Schwenkarme
entsprechend drehen.
9. Ziehen Sie die Feststellschrauben anschließend wieder fest
an.
Verwendung
1. Drücken Sie die Spanntasten nach innen, um den unteren
Halte-Arm auszufahren.
2. Drücken Sie den unteren Halte-Arm nach oben, bis der
Abstand zwischen den Halte-Armen etwas zu klein für das
Mobilgerät ist.
3. Ziehen Sie den oberen Halte-Arm etwas nach oben und legen
Sie das Mobilgerät in die Halterung.
4. Überprüfen Sie den sicheren Halt des Mobilgeräts.
Sicherheitshinweise

Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.

Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!

Führen Sie Reparaturen nie selbst aus!

Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.

Technische Änderungen und Irrtümer vorbehalten!
Informationen und Antworten auf häufige Fragen (FAQs) zu
vielen unserer Produkte sowie ggfs. aktualisierte Handbücher
finden Sie auf der Internetseite:
www.callstel.info
Geben Sie dort im Suchfeld die Artikelnummer oder den
Artikelnamen ein.
© REV1 –17.11.2016 –BS/FR/EX: MX//SL
PX-1953 -675
