Callstel HZ-2791 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Qi-Smartphone-Ladehalters. So
fährt Ihr Mobilgerät sicher im Auto mit und wird gleichzeitig
geladen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie
die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen
Qi-Smartphone-Ladehalter optimal einsetzen können.
Lieferumfang
•
Qi-Smartphone-Ladehalter
•
Lüftungsgitter-Adapter
•
USB-C-Ladekabel
•
Bedienungsanleitung
Für die Ladefunktion zusätzlich benötigt:
•
Kfz-USB-Ladegerät (z.B. PX-2447)
•
Qi-fähiges Mobilgerät
Technische Daten
9 V, 2 A
Input
5 V, 2 A
9 V, 1,12 A
Output (Qi, kabellos)
5 V, 1 A
Schutzklasse III Schutz durch Kleinspannung
Qi-fähig
Kompatible Smartphones
6-9 cm breit
Maße 110 x 70 x 65 mm
Gewicht 120 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

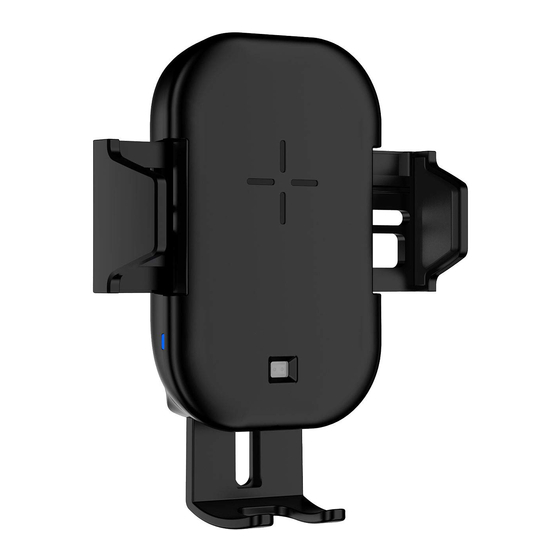

Qi-Smartphone-Ladehalter
für Kfz-Lüftungsgitter, bis 15 W

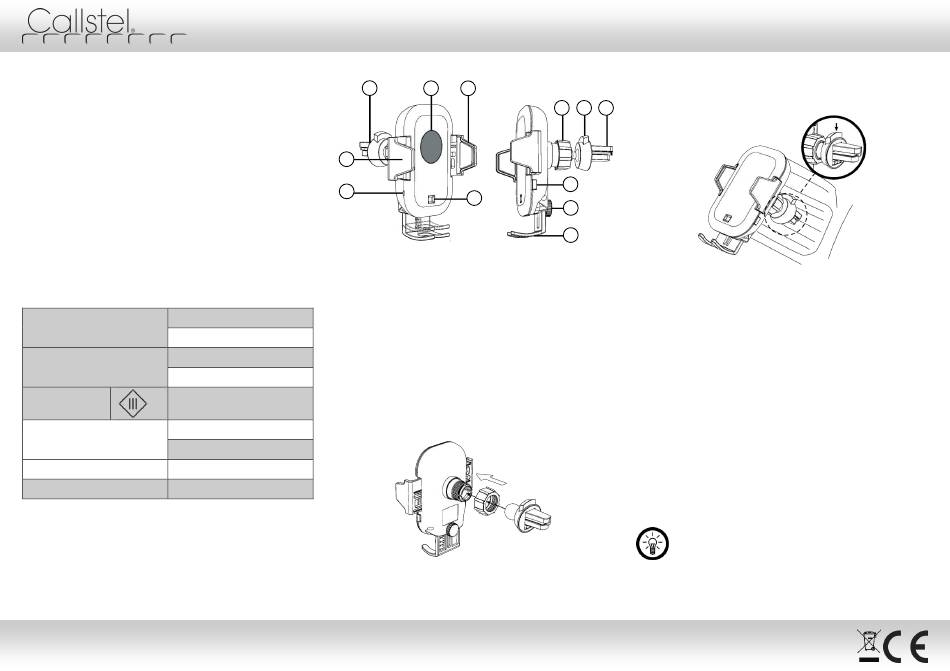

Produktdetails
1 2 3
3
11
10
1. Lüftungsgitter-Adapter 7. Ein/Aus-Taste
2. Qi-Ladepunkt 8. Stellschraube
3. Seitenarm 9. Ablagefuß
4. Mutter 10. Infrarot-Sensor
5. Feder-Taste 11. LED
6. Gitter-Klemmen
Montage
1. Öffnen Sie die Mutter auf der Rückseite Ihres Ladehalters.
2. Stecken Sie das Kugelgelenk des Lüftungsgitter-Adapters
durch die Mutter und in die Gelenkpfanne Ihres Ladehalters.
Das Kugelgelenk muss hörbar einrasten. Dies kann etwas
Kraft erfordern.
3. Drehen Sie die Mutter nun im Uhrzeigersinn fest zu.
Bedienungsanleitung – Seite 1
4. Drücken Sie die Feder-Taste des Lüftungsgitter-Adapters, um
dessen Klemmen zu öffnen. Halten Sie die Taste gedrückt,
während Sie die Klemmen passend am Lüftungsgitter
ansetzen. Lassen Sie die Taste dann los.
4 5 6
7
8
9
Verwendung
Ihr Ladehalter ist für Smartphones mit einer Breite von 6-9 cm
geeignet. Es können nur Smartphones aufgeladen werden, die
Qi-fähig sind.
1. Smartphone einsetzen und aufladen
1. Öffnen Sie die Stellschraube auf der Rückseite Ihres
Ladehalters.
2. Ziehen Se den Ablagefuß so weit herunter, dass Ihr
Smartphone möglichst mittig auf dem Qi-Ladepunkt des
Ladehalters zu liegen kommt.
3. Fixieren Sie die Position, indem Sie die Stellschraube wieder
fest andrehen. Stellen Sie sicher, dass der Ablagefuß sicher
fixiert ist. Er darf nicht wackeln.
4. Verbinden Sie das mitgelieferte USB-C-Ladekabel mit dem
USB-C-Eingang Ihres Ladehalters und einem geeigneten
Kfz-USB-Gerät (nicht im Lieferumfang enthalten). Ihr
Ladehalter schaltet sich automatisch ein, die LED leuchtet
rot, Ihr Ladehalter befindet sich im Standby.
HINWEIS:
Zum Laden mit bis zu 10 Watt benötigen Sie ein
Ladegerät mit 5 Volt und mindestens 2 A. Zum
Schnellladen mit bis zu 15 Watt benötigen Sie ein
Schnell-Ladegerät mit 9 oder 12 Volt.
© REV1 – 29.01.2020 – BS//RM
HZ-2791-675
