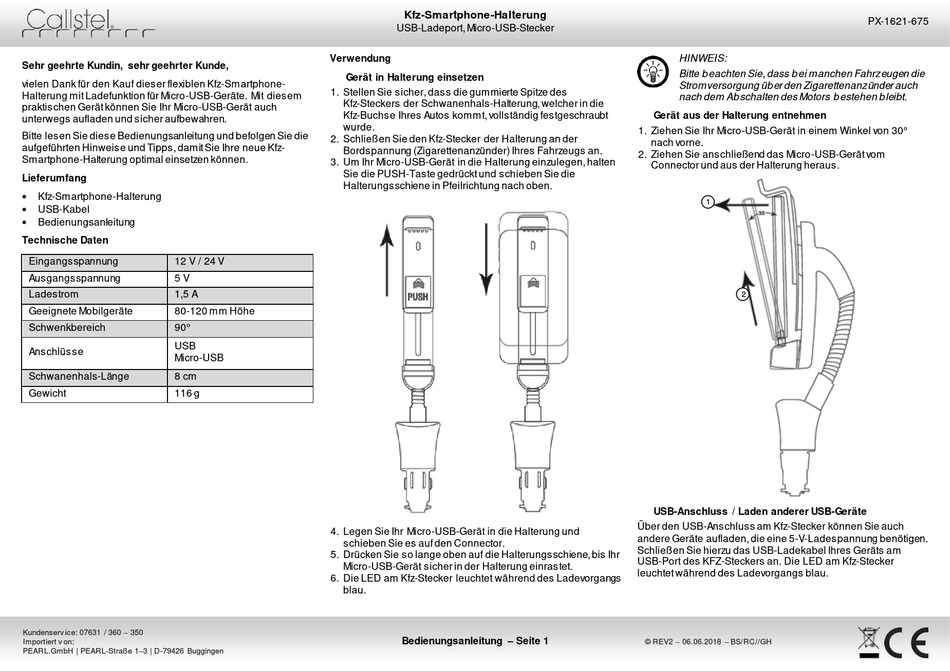

Callstel PX-1621 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser flexiblen Kfz-Smartphone-
Halterung mit Ladefunktion für Micro-USB-Geräte. Mit diesem
praktischen Gerät können Sie Ihr Micro-USB-Gerät auch
unterwegs aufladen und sicher aufbewahren.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue Kfz-
Smartphone-Halterung optimal einsetzen können.
Lieferumfang

Kfz-Smartphone-Halterung

USB-Kabel

Bedienungsanleitung
Technische Daten
Eingangsspannung 12 V / 24 V
Ausgangsspannung 5 V
Ladestrom 1,5 A
Geeignete Mobilgeräte 80-120 mm Höhe
Schwenkbereich 90°
USB
Anschlüsse
Micro-USB
Schwanenhals-Länge 8 cm
Gewicht 116 g
Kundenserv ice: 07631 / 360 – 350
Importiert v on:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

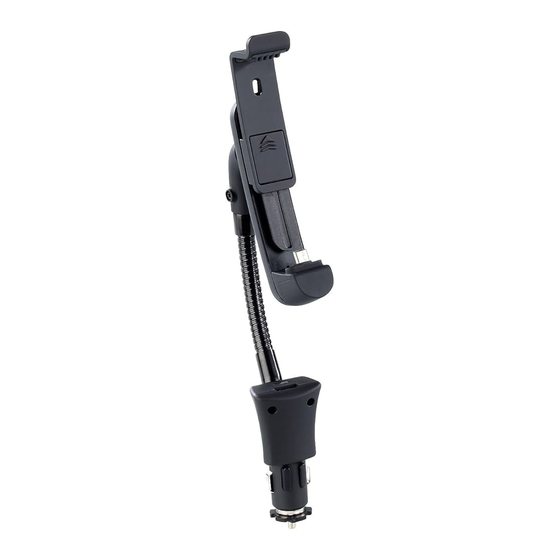

Kfz-Smartphone-Halterung
USB-Ladeport, Micro-USB-Stecker
Verwendung
Gerät in Halterung einsetzen
1. Stellen Sie sicher, dass die gummierte Spitze des
Kfz-Steckers der Schwanenhals-Halterung, welcher in die
Kfz-Buchse Ihres Autos kommt, vollständig festgeschraubt
wurde.
2. Schließen Sie den Kfz-Stecker der Halterung an der
Bordspannung (Zigarettenanzünder) Ihres Fahrzeugs an.
3. Um Ihr Micro-USB-Gerät in die Halterung einzulegen, halten
Sie die PUSH-Taste gedrückt und schieben Sie die
Halterungsschiene in Pfeilrichtung nach oben.
4. Legen Sie Ihr Micro-USB-Gerät in die Halterung und
schieben Sie es auf den Connector.
5. Drücken Sie so lange oben auf die Halterungsschiene, bis Ihr
Micro-USB-Gerät sicher in der Halterung einrastet.
6. Die LED am Kfz-Stecker leuchtet während des Ladevorgangs
blau.
Bedienungsanleitung – Seite 1
HINWEIS:
Bitte b eachten Sie, dass b ei manchen Fahrzeugen die
Stromversorgung üb er den Zigarettenanzünder auch
nach dem Ab schalten des Motors b estehen b leibt.
Gerät aus der Halterung entnehmen
1. Ziehen Sie Ihr Micro-USB-Gerät in einem Winkel von 30°
nach vorne.
2. Ziehen Sie anschließend das Micro-USB-Gerät vom
Connector und aus der Halterung heraus.
1
2
USB-Anschluss / Laden anderer USB-Geräte
Über den USB-Anschluss am Kfz-Stecker können Sie auch
andere Geräte aufladen, die eine 5-V-Ladespannung benötigen.
Schließen Sie hierzu das USB-Ladekabel Ihres Geräts am
USB-Port des KFZ-Steckers an. Die LED am Kfz-Stecker
leuchtet während des Ladevorgangs blau.
© REV2 – 06.06.2018 – BS/RC//GH
PX-1621-675
