Verwandte Anleitungen für Octacam NX-4258
Inhaltszusammenfassung für Octacam NX-4258

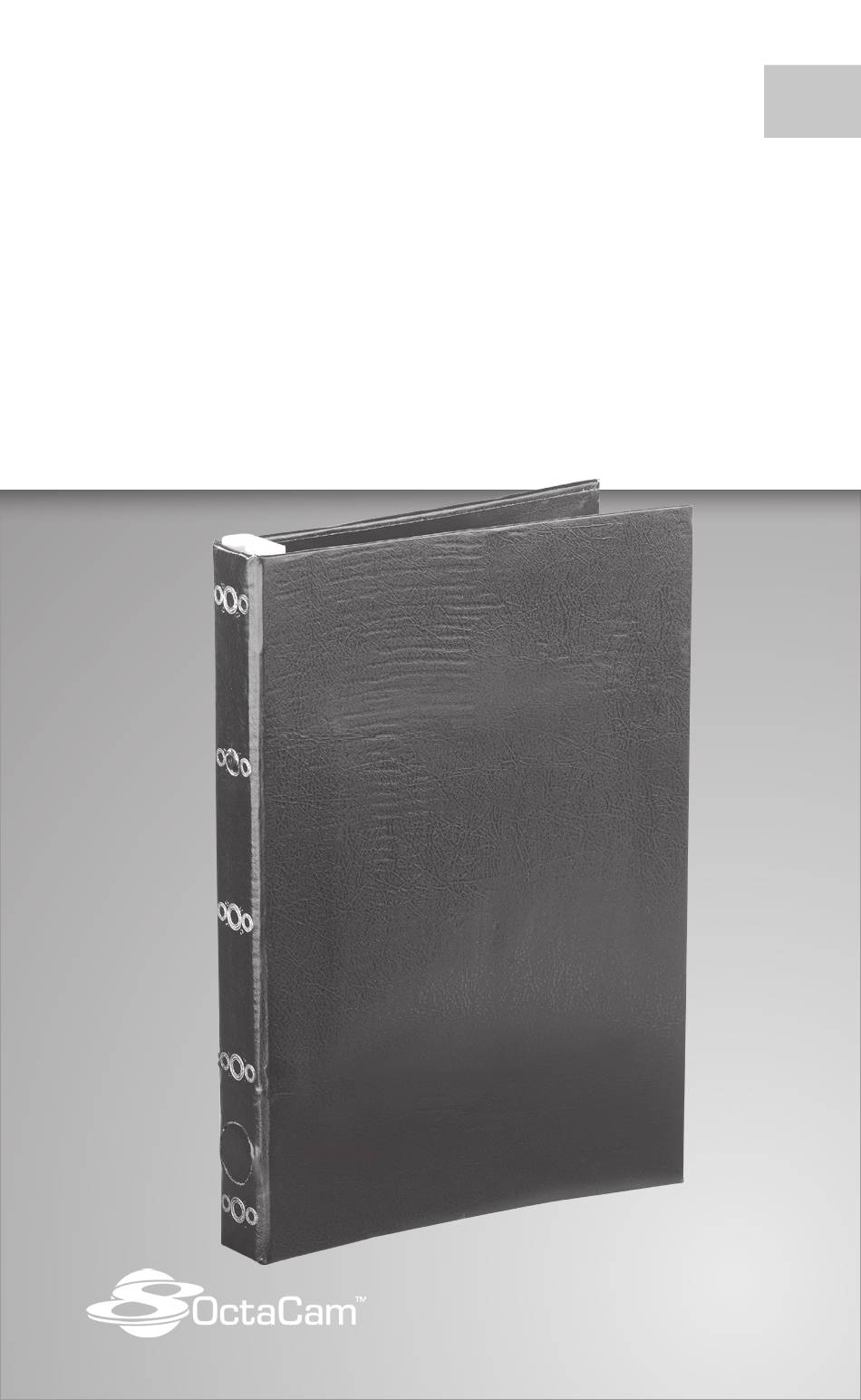

- Seite 1 HD-Langzeit-Überwachungskamera im Ringbuch mit Nachtsicht und PIR-Sensor Bedienungsanleitung NX-4258-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.octacam.info Geben dort Suchfeld Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihre neue HD-Langzeit- Überwachungskamera ......4 Lieferumfang ............4 Wichtige Hinweise zu Beginn....5 Sicherheitshinweise .........5 Wichtige Hinweise zur Entsorgung ....6 Konformitätserklärung ........7 Produktdetails ..........8 Inbetriebnahme .........9 Akku laden ............10 Verwendung ..........11 Anzeigen und ihre Bedeutung....13 Datum und Zeit einstellen ......13 Technische Daten ........15... -
Seite 4: Ihre Neue Hd-Langzeit-Überwachungskamera
IHRE NEUE HD-LANGZEIT- ÜBERWACHUNGSKAMERA Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser HD-Langzeit- Überwachungskamera im Ringbuch, die einfach ins Bücher-Regal gestellt werden kann. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Überwachungskamera optimal einsetzen können. -
Seite 5: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. -
Seite 6: Wichtige Hinweise Zur Entsorgung
nicht in Feuer: Feuer-, Explosions- und Brandgefahr! • Schließen Sie den Akku nicht kurz. • Setzen Sie den Akku keinen mechanischen Belastungen aus. Vermeiden Sie das Herunterfallen, Schlagen, Verbiegen oder Schneiden des Akkus. • Brechen Sie den Ladevorgang bei starker Überhitzung sofort ab. -
Seite 7: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4258-675 in Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung fin- den Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer... -
Seite 8: Produktdetails
PRODUKTDETAILS 1. Kameralinse 2. PIR-Sensor 3. Reset 4. Betriebs-LEDs 5. Modus-Schalter 6. Audio-Schalter 7. Micro-USB-Anschluss 8. Micro-SD Slot... -
Seite 9: Inbetriebnahme
INBETRIEBNAHME HINWEIS: Bevor Sie die Kamera nutzen können, müssen Sie eine Micro-SD Karte einsetzen. Die Kamera kann nur dann Videos aufnehmen, wenn eine Micro-SD Karte eingesetzt ist. Bitte verwenden Sie eine Class 10 (oder schneller) microSD Karte. ACHTUNG: Wenn die Kamera eingeschaltet oder mit dem Computer verbunden ist, dürfen Sie nicht die Micro-SD Karte einsetzen oder entfernen. -
Seite 10: Akku Laden
ACHTUNG: Stellen Sie sicher, dass die Micro-SD Karte nur mit minimalem Kraftauf- wand in die Kamera eingesetzt oder aus der Kamera entfernt wird. Eine zu starke Krafteinwirkung kann die Micro-SD Karte oder Teile der Kamera beschädigen 3. Um die Micro-SD Karte wieder zu entfer- nen, schalten Sie die Kamera aus. -
Seite 11: Verwendung
orangene LED. 4. Wenn der Akku vollständig geladen ist, erlischt die orangene LED. Trennen Sie die Kamera vom Netz. 5. Bei geringem Ladestand des Akkus blinkt die blaue Anzeige. Die Kamera schaltet sich bald aus, wenn Sie den Akku nicht laden. - Seite 12 1. Stellen Sie mit dem Modus-Schalter den gewünschten Aufnahme-Modus ein (REC/ MD): • REC: Die blaue LED leuchtet auf, blinkt drei Mal und erlischt. Die Videoaufnahme startet automatisch (Daueraufnahme). • MD: Die blaue LED leuchtet auf und er- lischt. Die rote LED blinkt drei Mal und erlischt.
-
Seite 13: Anzeigen Und Ihre Bedeutung
Anzeigen und ihre Bedeutung Die blaue LED leuch- Ein Video tet auf, blinkt drei aufnehmen (REC) Mal und erlischt. Die blaue LED leuch- tet auf und erlischt. PIR-Sensor (MD) Die rote LED blinkt drei Mal und erlischt. Blaue Anzeige blinkt Geringer und die Kamera geht Akkuladestand... - Seite 14 1. Entnehmen Sie die microSD-Karte und verbinden Sie mit Hilfe eines Card-Rea- ders mit Ihrem Computer. 2. Öffnen Sie die Option „Computer“ auf Ihrem Computer und öffnen Sie das ange- zeigte Laufwerk der Kamera. 3. Es öffnet sich ein Fenster mit der Text- Datei „yw_time.txt“.
-
Seite 15: Technische Daten
TECHNISCHE DATEN Pixel Kamera-Winkel 75 Grad PIR-Sensor-Winkel 90 Grad PIR-Bewegungs- 5 bis 8 Meter Erkennung Video-Format Video- M-JPEG Komprimierung Auflösung 1080 P/ 720 P Windows Media Video Player Player und andere Unterstützte Windows/ Mac OS Computer Systeme Ladeleistung USB 5 V Speicher Micro-SD (bis 32 GB) Li-Ion-Akku... - Seite 16 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH PEARL-Straße 1–3 D-79426 Buggingen © REV2 / 01. 06. 2017 – EB/MB//FR//MF...
- Seite 17 Caméra de surveillance HD design classeur à anneaux à vision nocturne et capteur PIR Mode d'emploi Mode d'emploi NX-4258-675...
- Seite 19 SOMMAIRE Votre nouvelle caméra de surveillance HD ..........4 Contenu ..............4 Consignes préalables .........5 Consignes de sécurité ........5 Consignes importantes pour le traitement des déchets ........7 Déclaration de conformité ......8 Description du produit ......9 Mise en marche .........10 Charger la batterie ..........12 Utilisation ..........13 Voyants LED et signi cation ......14 Régler la date et l'heure ........15...
-
Seite 20: Votre Nouvelle Caméra De Surveillance Hd
VOTRE NOUVELLE CAMÉRA DE SURVEILLANCE HD Chère cliente, cher client, Nous vous remercions d'avoir choisi cette caméra de surveillance avec détecteur de mouvement dissimulée dans un livre/ classeur factice que vous pouvez placer de façon inaperçue sur une étagère. A n d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes.. -
Seite 21: Consignes Préalables
CONSIGNES PRÉALABLES Consignes de sécurité • Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez-le précieusement a n de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! •... - Seite 22 • Le démontage ou la modi cation du produit a ecte sa sécurité. Attention, risque de blessure ! • N'ouvrez jamais l'appareil, sous peine de perdre toute garantie. Ne tentez jamais de réparer vous-même le produit. • Toute modi cation ou réparation de l'appareil ou de ses accessoires doit être e ectuée exclusivement par le fabricant ou par un spécialiste dûment autorisé.
-
Seite 23: Consignes Importantes Pour Le Traitement Des Déchets
• Interrompez immédiatement le chargement en cas de surchau e. Une batterie qui chau e fortement ou se déforme au cours du chargement est défectueuse. Cessez immédiatement de l'utiliser. • Veillez à ne jamais décharger complètement la batterie : cela diminue sa durée de vie. -
Seite 24: Déclaration De Conformité
Déclaration de conformité La société PEARL.GmbH déclare ce produit NX-4258 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dange- reuses dans les équipements électriques et électroniques, et 2014/30/UE, concernant la... -
Seite 25: Description Du Produit
DESCRIPTION DU PRODUIT 1. Objectif de la caméra 2. Capteur PIR 3. Reset (réinitialisation) 4. LED de fonctionnement 5. Commutateur de mode 6. Commutateur audio 7. Port Micro-USB 8. Fente MicroSD... -
Seite 26: Mise En Marche
MISE EN MARCHE NOTE : Avant de pouvoir utiliser la caméra, vous devez insérer une carte MicroSD. La caméra ne peut enregistrer des vidéos que lorsqu'une carte MicroSD est insérée. Veuillez utiliser une carte MicroSD de classe 10 (ou supérieure). ATTENTION : Lorsque la caméra est allumée et/ ou connectée à... - Seite 27 ATTENTION : Assurez-vous que la carte MicroSD pénètre dans la caméra ou puisse en être retirée sans que vous n'ayez à forcer. Si vous forcez, cela pourrait endommager la carte MicroSD ou des éléments de la caméra. 3. Pour retirer la carte MicroSD, éteignez la caméra.
-
Seite 28: Charger La Batterie
Charger la batterie NOTE : Veuillez recharger l'appareil AVANT la première utilisation, pendant au moins 8 heures. 1. Rechargez la caméra à l'aide du câble USB fourni. Ouvrez le livre et branchez le con- necteur Mini-USB dans le port Mini-USB situé... -
Seite 29: Utilisation
UTILISATION ATTENTION : N'utilisez pas la caméra à des ns illégales. Il est primordial que vous respectiez les lois en vigueur dans votre pays. NOTE : Si l'appareil ne fonctionne pas comme il devrait, réinitialisez-le à l'aide du bouton Reset. 1. -
Seite 30: Voyants Led Et Signi Cation
NOTE : Le basculement vers le mode MD peut nécessiter jusqu'à environ 3 secondes. Voyants LED et signi cation La LED bleue Enregistrer une s'allume, clignote 3 vidéo (REC) fois, puis s'éteint. La LED bleue s'allume puis s'éteint. La LED Capteur PIR (MD) rouge clignote 3 fois puis s'éteint. -
Seite 31: Régler La Date Et L'heure
Régler la date et l'heure Il n'est pas indispensable de régler la date et l'heure. Vous pouvez également utiliser la caméra sans ces réglages. Si vous souhai- tez régler la date et l'heure, procédez comme suit : 1. Retirez la carte MicroSD et connectez-la à... - Seite 32 4. Changez uniquement les chi res de la date et de l'heure. Faites attention à ne pas modi er d'autres données. 5. Enregistrez le chier et fermez-le. 6. Débranchez la caméra de l'ordinateur et allumez-la. Elle enregistre maintenant avec la date et l'heure actuelle.
-
Seite 33: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Angle du champ de 75° vision de la caméra Angle du capteur 90° Détection de 5 à 8 m mouvement PIR Format vidéo Compression vidéo M-JPEG 1080 p / 720 p, Résolution vidéo 5 Mpx Windows Media Lecteur vidéo Player etc. - Seite 36 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat Service commercial : 0033 (0) 3 88 58 02 02 © REV2 / 01. 06. 2017 – EB/MB//FR//MF...
