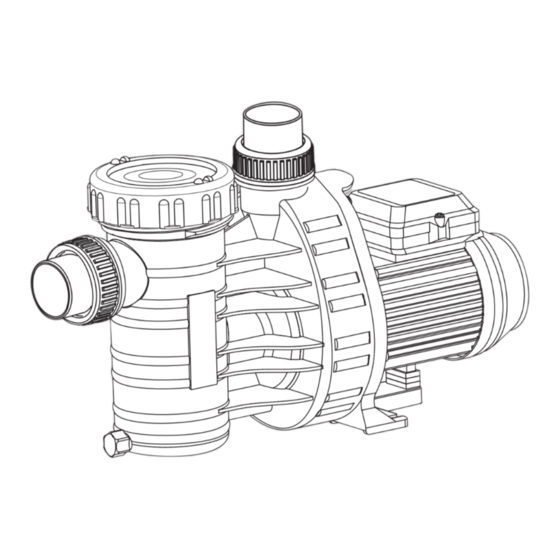

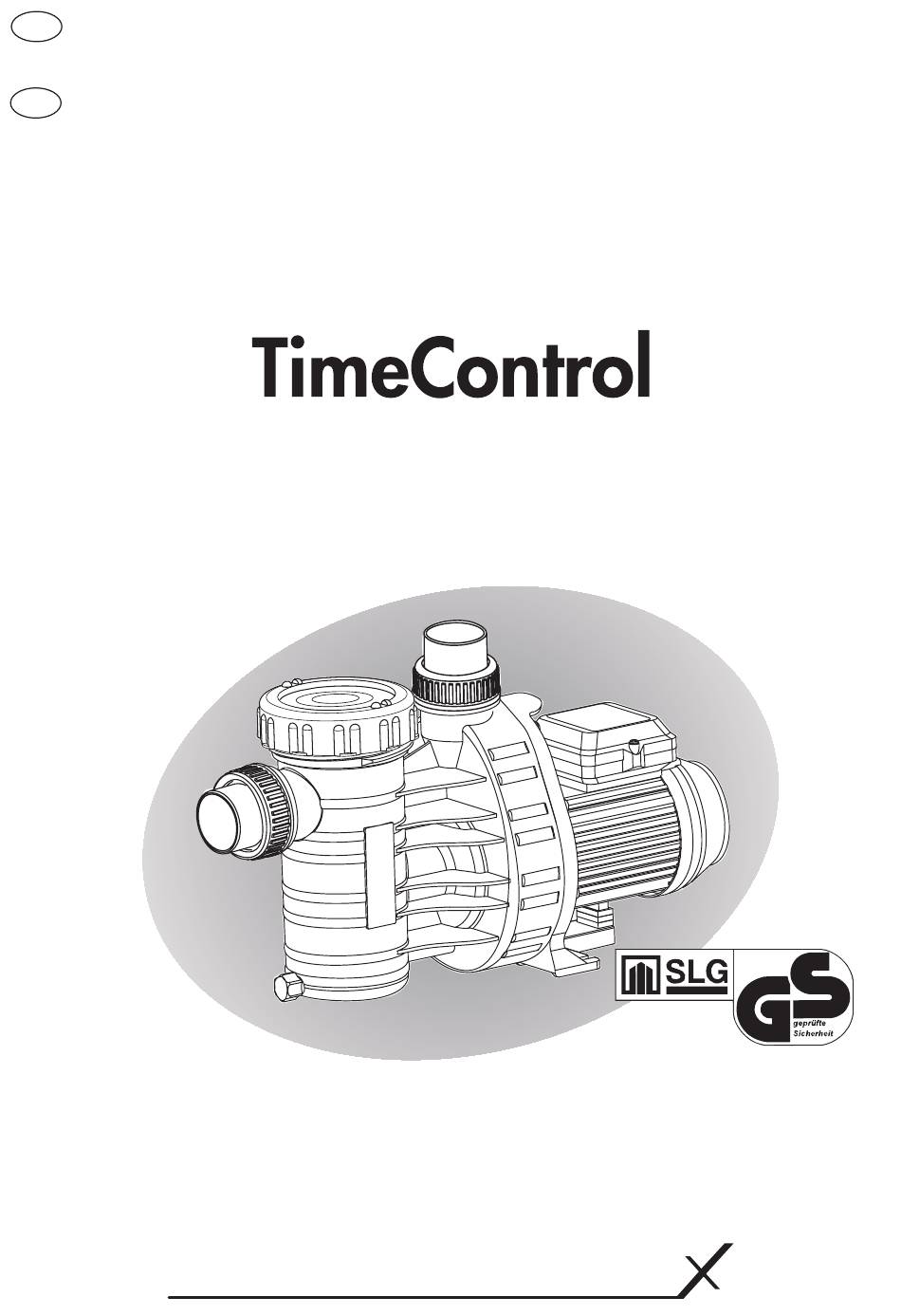

- Seite 1 Original Gebrauchsanweisung Original installation and operating manual Umwälzpumpen, selbstansaugend Swimming pool ilter circulation pumps, self-priming AQUA T E C H N I...
- Seite 2 Original Gebrauchsanweisung Seite 1 Umwälzpumpen, selbstansaugend Original installation and operating manual Page 10 Swimming pool ilter circulation pumps, self-priming...
-
Seite 3: Sicherheitszeichen
1. Allgemeines AQUA TechniX GmbH, Neunkirchen am Sand 2. Sicherheitshinweise Mögliche Fehlanwendungen - Einbau der Pumpe bei verspanntem Zustand des Rohrsystems. - Betrieb der Pumpe außerhalb des Einsatzbereichs, der im Pum- pendatenblatt spezifiziert ist, z. B. zu hoher Systemdruck. - Öffnen und Instandhalten der Pumpe durch nicht qualifiziertes Personal. -
Seite 4: Allgemeine Hinweise
Rotierende Teile Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotierenden Teilen. - Alle Arbeiten nur bei Stillstand der Pumpe durchführen. - Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern. - Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen wieder anbringen bzw. in Funktion setzen. -
Seite 5: Montage
Füllverluste weitgehend zu ver- meiden, ist die Pumpe horizontal und mög- lichst auf Höhe oder unterhalb des Wasser- spiegels zu montieren. Die TimeControl ist eine selbstansaugende Pumpe und sollte deshalb auf keinen Fall mehr als 2 m über dem Wasserspiegel montiert werden. -
Seite 6: Wartung
5. Netzanschluss Elektroanschluss nur durch einen Fachmann! Vor Durchführung der Elektro- oder Wartungsarbeiten sind alle Teile spannungsfrei zu machen. Der Einsatz unserer Schwimmbadpumpen ist nur für Schwimm- becken und deren Schutzbereiche zulässig, die die DIN/VDE 0100 Teil 702 erfüllen. Die Pumpe darf nur über einen Fehler- ≤... -
Seite 7: Technische Daten
Achten Sie auf die Eigenbelüftung des Motors. Der Aufstellungs- ort der Pumpe muss trocken und gut belüftet sein. Bitte keinerlei Fremdkörper in unmittelbarer Nähe der Pumpe auf- stellen. 10. Technische Daten TimeControl 6 TimeControl 8 TimeControl 11 Technische Daten bei 50 Hz Saug / Druck d (mm) - Seite 8 10. Technische Daten SAUG Bundbuchse d=50 Schlauchtülle für 1 ¼" bzw. 1 ½" Schlauch n= 2840 min TimeControl TimeControl 11 TimeControl 8 TimeControl 6 Q (m /h) Förderstrom Q (m³/h) KL91.40.602 Technische Änderungen vorbehalten!
-
Seite 9: Bedienung
11. TimeControl Bedienoberläche ➀ ➁ (1) Display: Zeigt die aktuelle Uhrzeit und den Zustand der Pumpe an, schaltet sich im Programm- modus nach 2 Minuten ohne Aktion ab. ➂ ➃ (2) LED: Zeigt den Zustand der Pumpe auch nach abgeschalteten Display an, blinkt, wenn die ➅... -
Seite 10: Einstellen Der Uhrzeit
Einstellen der Uhrzeit Einstellungsmenü Punkt "CLOC" auswählen und mit "SET/►" bestätigen, um die aktuelle Uhrzeit CL OC CL OC CL OC CL OC einzustellen. Zuerst wird die Stunde mit den Tasten "▲▼" eingestellt und mit "SET/►" gespeichert. Anschließend die Minu- ten nach dem gleichen Prinzip. Einstellen der Programme P P :on...
