Inhaltszusammenfassung für Trendmobil Cordis HMV

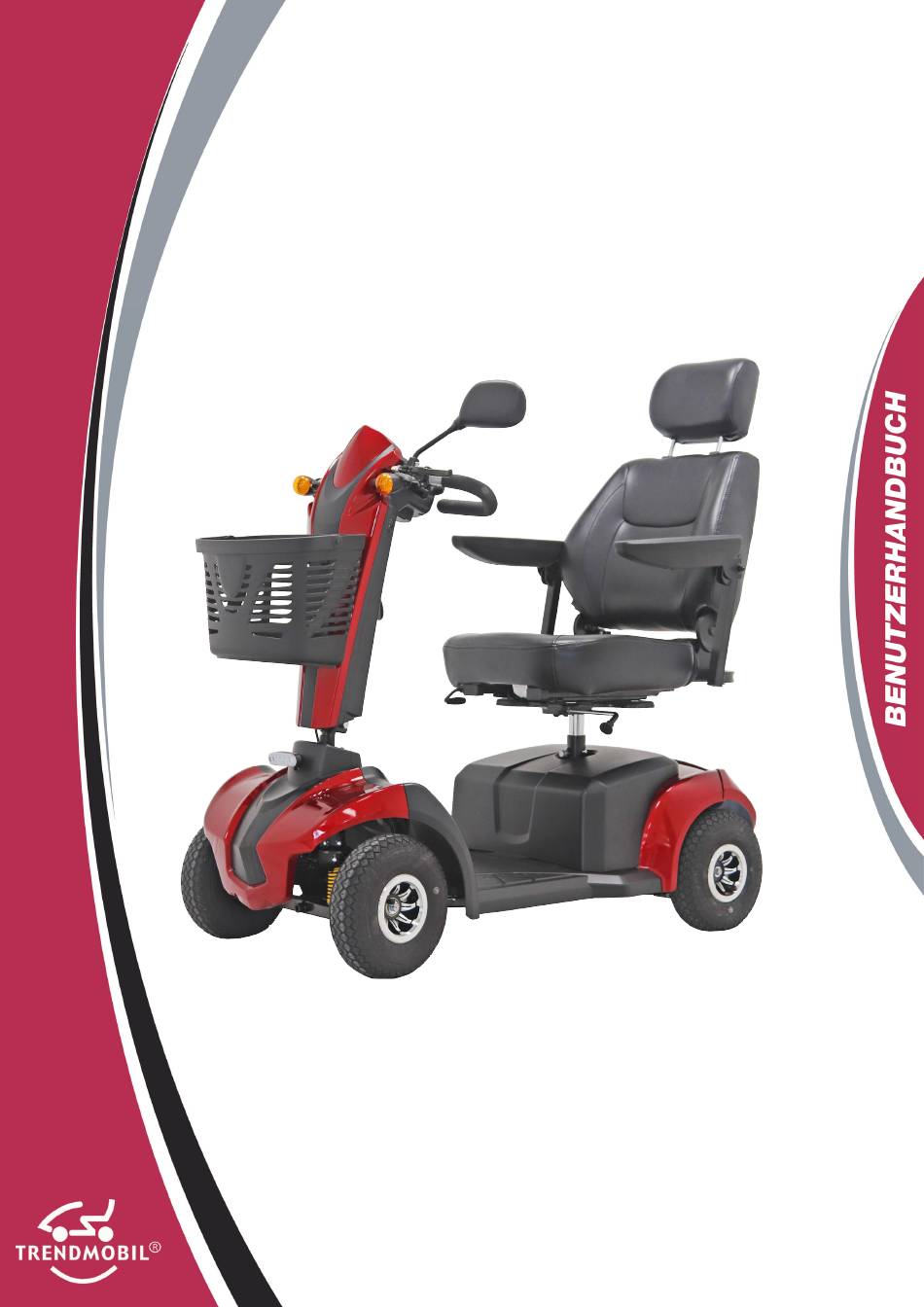

- Seite 1 TRENDMOBIL GmbH Cordis HMV Cordis HMV...
-
Seite 2: Inhaltsverzeichnis
TRENDMOBIL GmbH Cordis HMV Inhaltsverzeichnis Vorbemerkung/ Beförderung in Linienbussen des ÖPNV Lieferumfang Beschreibung des Elektromobils Sicherheitshinweise Warnung vor elektromagnetischen Störungen durch Funkwellen Zweckbestimmung Indikation Kontraindikation Gebrauchszustand herstellen 9.1. Sitzhöhe 9.2. Lenksäule 9.3. Armlehnenabstand 9.4. Sitzabstand zur Lenksäule Bedienung 10.1. Kontrolleinheit 10.2. -
Seite 3: Vorbemerkung/ Beförderung In Linienbussen Des Öpnv
Beförderungen in Linienbussen des ÖPNV Ihr Elektromobil Cordis HMV erfüllt die Kriterien und technischen Mindestvoraussetzungen an E-Scooter/ Elektromobile zur verkehrssicheren Beförderung in Linienbussen des ÖPNV, nach dem Erlass „O-Busverkehr sowie Linienverkehr mit Kraftomnibussen nach § 42, § 43 Personenbeförderungsgesetz (PBefG) im öffentlichen Personennahverkehr (ÖPNV);... -
Seite 4: Lieferumfang
TRENDMOBIL GmbH Cordis HMV Lieferumfang Das Elektromobil wird in einem Karton verpackt geliefert. Bitte bewahren Sie den Karton nach Möglichkeit auf, da er zur evtl. späteren Einlagerung dient. Nach Erhalt der Ware überprüfen Sie diese bitte umgehend auf Vollständigkeit und Unversehrtheit des Produktes. -
Seite 5: Sicherheitshinweise
TRENDMOBIL GmbH Cordis HMV Sicherheitshinweise Lesen Sie vor dem ersten Gebrauch das Benutzerhandbuch vollständig durch. Für die ersten Fahrübungen empfehlen wir Ihnen, den Umgang mit Ihrem Elektromobil auf ebenem und bekanntem Gelände und in Anwesenheit einer Hilfsperson zu üben. • Vor der Benutzung Ihres Elektromobils kontrollieren Sie bitte, ob alle angebauten Teile ordentlich befestigt sind. -
Seite 6: Warnung Vor Elektromagnetischen Störungen Durch Funkwellen
Funksprechgerät, Laptop oder andere Funksender. Zweckbestimmung Der Cordis HMV der Trendmobil GmbH ist für den Außenbereich für Personen mit stark eingeschränkter Gehfähigkeit konzipiert. Es dient somit der Überwindung langer Strecken sowie Hindernissen im Außenbereich. Die maximale Zuladung beträgt 160 kg. -
Seite 7: Gebrauchszustand Herstellen
TRENDMOBIL GmbH Cordis HMV Gebrauchszustand herstellen 9.1. Sitzhöhe • Nehmen Sie als erstes den Sitz ab (siehe Abbildung 14). • Lösen Sie die Feststellschraube vor der Sitzaufnahme. • Ziehen Sie jetzt den Sicherungsstift aus dem Führungsrohr für den Sitz. •... -
Seite 8: Armlehnenabstand
TRENDMOBIL GmbH Cordis HMV 9.3. Armlehnenabstand • Der Abstand der Armlehnen lässt sich stufenlos verstellen. • Lockern Sie dafür das Handrad an der entsprechenden Seite und ziehen Sie die Armlehne so weit wie gewünscht heraus / oder schieben Sie die Arm- lehnen so weit wie gewünscht hinein. -
Seite 9: Bedienung
TRENDMOBIL GmbH Cordis HMV Bedienung 10.1. Kontrolleinheit 1. • Oben mittig sehen Sie die Lade- standanzeige Ihrer Akkus (1). Wenn diese im gelben Bereich ist, sollten Sie keine langen Strecken mehr zurücklegen, da Sie sonst unter- wegs stehen bleiben könnten. -
Seite 10: Bedienung
TRENDMOBIL GmbH Cordis HMV 10.2 Bedienung 10.2.1. Einsteigen • Um das Einsteigen zu erleichtern, können die Armlehnen nach oben ge- schwenkt werden. • Klappen Sie einfach eine der Arm- lehnen hoch, steigen Sie ein und klappen die Lehne wieder runter. -
Seite 11: Abstellen Des Elektromobils / Sicherheit
TRENDMOBIL GmbH Cordis HMV 10.2.3. Abstellen des Elektromobils / Sicherheit • Wenn Sie Ihr Elektromobil in der Öffent- lichkeit parken, müssen Sie es gegen unbefugte Benutzung sichern. • Drehen Sie hierfür den Schlüssel gegen den Uhrzeigersinn und ziehen Sie ihn ab. -
Seite 12: Demontage
TRENDMOBIL GmbH Cordis HMV Demontage 11.1. Zusammenklappen / Transport • Nehmen Sie die Kopfstütze ab. • Jetzt können Sie die Rückenlehne nach vorne umklappen. • Entkoppeln Sie jetzt die Antriebs- einheit (siehe Abbildung 12). • Jetzt können Sie das Elektromobil platzsparend lagern und transportieren. -
Seite 13: Batterieabdeckung Abnehmen
TRENDMOBIL GmbH Cordis HMV 11.3. Batterieabdeckung abnehmen • Öffnen Sie vorsichtig die Batterieabdeckung. Abbildung 15 11.4. Batterien entnehmen • Trennen Sie die Steckverbindungen zwischen den Batterien und der Steuerung (rote und schwarze Steckverbindung). • Entnehmen Sie die Batterien. • Jetzt können Sie das Elektromobil für längere Zeit einlagern... -
Seite 14: Störungen Und Fehlersuche
TRENDMOBIL GmbH Cordis HMV Störungen und Fehlersuche Das Elektromobil fährt nicht: Prüfen Sie, ob die Stromzufuhr richtig eingeschaltet ist. Bei einge- schalteter Stromzufuhr leuchtet die Ladestandsanzeige des Elektromobils. Achten Sie vor dem Einschalten darauf, dass sich das Elektromobil nicht im Freilauf befindet (Ab- bildung 12). -
Seite 15: Fehlerdiagnose
TRENDMOBIL GmbH Cordis HMV Fehlerdiagnose Diagnose: Fehler die durch die Steuerelektronik erkannt wurden, werden durch die blinkende rote LED in der Ladestandanzeige angezeigt. Die Anzahl, wie oft die LED blinkt, unterscheidet dabei die einzelnen Fehler, Blinkcode 1-9. Die LED blinkt dabei im Sekundentakt, pausiert danach für 2-3 Sekunden und wiederholt dann den Blinkcode bis zur nächsten Pause usw. -
Seite 16: Batterien Und Aufladung
TRENDMOBIL GmbH Cordis HMV Batterien und Aufladung Ihr Elektromobil ist mit zwei versiegelten und wartungsfreien 12 V Batterien/Akkus aus- gerüstet, die elektronisch gegen Tiefenent- ladung geschützt sind. Vor der ersten In- betriebnahme müssen die Batterien komplett aufgeladen werden. Wir empfehlen Ihnen, die Batterien über Nacht zu laden. - Seite 17 Zusammensetzung der entsprechenden Batterie abgestimmt. Für das sicherste und effizienteste Aufladen Ihrer Elektromobil-Batterien empfehlen wir ausschließlich das mitgelie- ferte Original-Ladegerät von TRENDMOBIL. Jegliche Methode, die Batterie mit anderen Geräten aufzuladen, ist ausdrücklich verboten. Warum laden die Elektromobilbatterien nicht auf? •...
-
Seite 18: Batterie-Austausch
TRENDMOBIL GmbH Cordis HMV Wie kann ich mit einer Batterieladung die maximale Reichweite erreichen? Sie werden selten ideale Fahrverhältnisse erleben, wie z.B. glatte, ebene, feste Oberflächen ohne Wind und Kurven. Sie werden oft mit Steigungen, Spalten im Fußweg, unebenen und weichen Oberflächen, Kurven und Wind konfrontiert werden, welche die Reichweite und Betriebszeit pro... -
Seite 19: Reinigung Und Desinfektion
TRENDMOBIL GmbH Cordis HMV Reinigung und Desinfektion 15.1. Reinigung Sitzpolster: Scheuermittelhaltige oder chemische Reiniger können den Bezug und die Polster be- schädigen. Reinigen Sie die Sitzfläche sowie Rücken- und Armlehnen deshalb nur mit eine feuch- tem Tuch und etwas Seifenlauge. Natürliche Hautfette und Haaröle können mit der Zeit zu Flecken und Verfärbungen des Bezugsmaterials führen. -
Seite 20: Informationen Für Den Wiedereinsatz
TRENDMOBIL GmbH Cordis HMV Informationen für den Wiedereinsatz Das Elektromobil kann von einem berechtigten Fachhändler für den Wiedereinsatz hergerichtet werden. Zur Gewährleistung eines störungsfreien Betriebs und der Sicherheit des Geräts empfeh- len wir, im Rahmen der Überholung die folgenden Kontrollen durchzuführen. -
Seite 21: Technische Daten
TRENDMOBIL GmbH Cordis HMV Technische Daten Elektromobil Cordis HMV Max. Belastbarkeit (kg) Sitzbreite (cm) Sitztiefe (cm) Sitzhöhe (cm) 58-66 Bereifung vorn/hinten 3.00-4, (3,5 bar) Sitzwinkel (°) Rückenlehnenwinkel (°) 85 bis 110 Rückenlehnenhöhe (cm) Armlehnenhöhe (cm) 23,5 (ab Sitzfläche) Gesamtbreite (cm) Gesamtlänge (cm) -
Seite 22: Garantie
Die Verfügbarkeit von Austauschgeräten liegt im Ermessen des Händlers, nicht des Herstellers. Wenden Sie sich für weitere Informationen zu Austauschgeräten an Ihren TM-Vertragshändler. HINWEIS: TRENDMOBIL GmbH stellt im Rahmen von Garantieleistungen lediglich die Komponen- ten bereit. Ihr TM-Händler ist für die Bereitstellung der Arbeitsleistung und Service verantwortlich. - Seite 23 TRENDMOBIL GmbH Cordis HMV Beleuchtung und Blinker: Überprüfen Sie vor Fahrtantritt die Beleuchtung und die Blinkanlage an Ihrem Elektromobil. Schalten Sie dazu das Licht und die Blinker ein und überprüfen Sie deren Funk- tion. Achten Sie darauf, dass alle Leuchten und Reflektoren immer sauber und damit gut sichtbar sind.
- Seite 24 TRENDMOBIL GmbH Cordis HMV TRENDMOBIL GmbH Fohling 24 D-33106 Paderborn Tel. +49 (0) 5254/9479-0 Fax. +49 (0) 5254/94 79-499 info@trendmobil.com www.trendmobil.com...
