Inhaltszusammenfassung für Trendmobil President

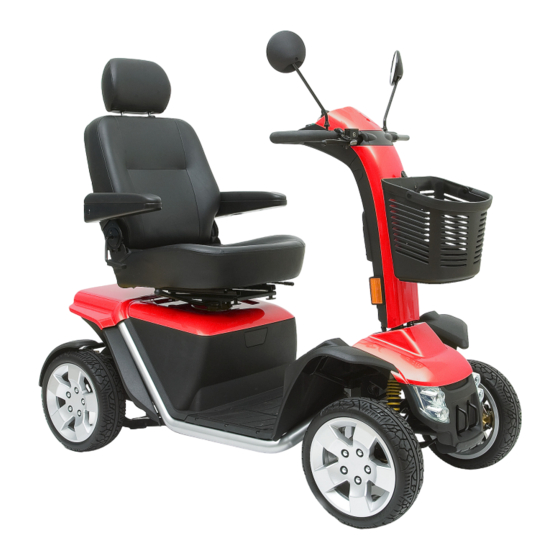

- Seite 1 PRESIDENT Betriebshandbuch TRENDMOBIL GmbH Fohling 24 D-33106 Paderborn Tel. (05254) 94 79 - 0 Fax. (05254) 94 79 - 499 info@trendmobil.com...
- Seite 2 S I C H E R H E I T S W E I S U N G E N WARNUNG! Ein Vertragslieferant von TRENDMOBIL oder ein qualifizierter Techniker muss die Ersteinrichtung dieses Elektromobils vornehmen und alle Verfahren in diesem Handbuch befolgen.
-
Seite 3: Inhaltsverzeichnis
IV. BATTERIEN UND AUFLADUNG ..................26 HANDHABUNG ........................32 VI. INDIVIDUELLE ANPASSUNG ..................34 VII. FEHLERSUCHE ........................37 VIII.PFLEGE UND WARTUNG ....................39 IX. GARANTIE ..........................43 INFORMATIONEN FÜR DEN WIEDEREINSATZ ..............44 APPENDIX I - TECHNISCHE ANGABEN ................45 President www.trendmobil.com... -
Seite 4: Vorwort
Unterstützung bei der Inbetriebnahme oder Betrieb benötigen, wenden Sie sich bitte an Ihren autorisierten TRENDMOBIL Fachhändler. Die Nichtbeachtung der Anweisungen, Warnungen und Hinweise in diesem Handbuch und an Ihrem TRENDMOBIL Produkt kann zu Personenschaden bzw. Schäden an dem Gerät führen und die TRENDMOBIL Produktgewährleistung gefährden. -
Seite 5: Informationsaustausch
Ebenso würden wir gerne von der Sicherheit und Zuverlässigkeit Ihres Elektromobils, sowie über den von Ihrem autorisierten TRENDMOBIL Fachhändler geleisteten Service erfahren. Sollte sich Ihre Adresse ändern, teilen Sie uns dieses bitte mit, damit wir Sie über wichtige Informationen bezüglich der Sicherheit, neuer Produkte und neuer Alternativen benachrichtigen können, die zu einer Steigerung der... -
Seite 6: Betriebssicherheit
Lesen und befolgen Sie die Angaben dieser Betriebsanleitung. Maximales Sitzgewicht. Entsichert und im Leerlaufmodus. Stellen Sie das Gerät auf ebenen Boden und stellen Sie sich seitlich, wenn Sie vom Fahrmodus in den Leerlaufmodus oder vom Leerlaufmodus in den Fahrmodus wechseln. Gesichert und im Fahrmodus. www.trendmobil.com President... - Seite 7 Der Kontakt mit Werkzeugen kann einen elektrischen Schlag auslösen. Während der Fahrt halten Sie Ihre Hände von den Reifen fern. Bedenken Sie, dass sich lose Kleidung in den Antriebsrädern verfangen kann. Kinder während des Batterieladens nicht unbeaufsichtigt in der Nähe des Elektromobils spielen lassen. President www.trendmobil.com...
- Seite 8 Das Batterieladegerät ist nur für den Gebrauch in geschlossenen Räumen vorgesehen. Entsorgung und Recycling - Wenden Sie sich wegen Informationen über die ordnungsgemäße Entsorgung und Recycling Ihres TRENDMOBIL-Produkts und seiner Verpackung an Ihren TRENDMOBIL-Vertragshändler. Batterie Set Konfiguration: + = Pluspol (rot) Batterieanschluss - = Minuspol (schwarze) Batterieanschluss Schließen Sie das rote Batteriekabel an den Pluspol (+) Batterieanschluss...
- Seite 9 I I . B E T R I E B S S I C H E R H E I T Elektromobil ist nicht ISO 7176-19 geprüft oder genehmigt bemannt mit einer Person im Auto/Van zu transportieren. Sicherungspunkte President www.trendmobil.com...
-
Seite 10: Allgemein
Elektromobilbenutzer/in, sowie dem für ihn/sie zuständigen Arzt oder Therapeuten. Dem Inhalt dieser Betriebsanleitung liegt die Annahme zugrunde, dass der zuständige Arzt bzw. autorisierte TRENDMOBIL Fachhändler das geeignete Elektromobil dem Benutzer angepasst hat, und ihn über die entsprechenden Gebrauchsanweisungen unterrichtet hat. - Seite 11 Alle Steuerungsanschlüsse zur Steckerleiste auf Festigkeit prüfen. Bremsen testen. Batterieladung überprüfen. Solten sie ein Problem entdecken, wenden Sie sich an Ihren autorisierten TRENDMOBIL Fachhändler. LUFTDRUCK Wenn Ihr Elektromobil mit Luftbereifung ausgestattet ist, sollten Sie den Luftdruck mindestens einmal pro Woche überprüfen oder überprüfen lassen. Der richtige Luftdruck verlängert die Lebensdauer der Reifen und gewährleistet den perfekten Betrieb Ihres Elektromobils.
- Seite 12 WARNUNG! Jeder Versuch, eine größere Steigung als abgebildet in Abb. 1 zu überwinden, kann zu Instabilität und eventuell zum Umkippen Ihres Elektromobils führen. WARNUNG! Transportieren Sie niemals einen Sauerstoffbehälter mit einem Gewicht über 6 kg (13 lbs.). Transportieren Sie niemals mehr als 6 kg (13 lbs.) Gewicht in dem hinteren www.trendmobil.com President...
-
Seite 13: Fahren In Der Kurve
Bremsscheibensystem als Parkbremse: wird mechanisch aktiviert, nachdem das Fahrzeug durch das Gegenstrombremssystem fast zum Stillstand gebracht wird oder wenn eine Unterbrechung des Systemstroms vorliegt. Handbremse: Dieser Hebel bietet Ihnen im Notfall zusaetzliche Bremsleistung an. Siehe III. „Ihr Elektromobil“. President www.trendmobil.com... -
Seite 14: Fahren Im Aussenbereich
Ihr Elektromobil wurde entworfen, um eine optimale Stabilität unter normalen Fahrbedingungen d. h. auf trockenem, ebenem Beton oder Asphaltbelag zu gewährleisten. TRENDMOBIL ist sich jedoch bewusst, dass der Kontakt mit anderen Oberflächen auch vorkommen kann. Aus diesem Grund kann Ihr Elektromobil ebenfalls gut auf Erdboden, Grasflächen und Schotter fahren. -
Seite 15: Öffentliche Straßen Und Parkplätze
WARNUNG! Auch wenn es Ihrem Elektromobil möglich ist grössere Hindernisse zu überwinden, empfiehlt Pride nicht Hindernisse höher als 5 cm (2 in.) zu bewältigen, dies könnte zum Kippen Ihres Elektromobils. BORDSTEINE BORDSTEINE Abb. 3. Richtiges Anfahren einer Bordsteinkante Abb. 3A. Falsches Anfahren einer Bordsteinkante President www.trendmobil.com... -
Seite 16: Schlechtwetter Vorsichtsmaßnahmen
Freilaufhebel während der Fahrt versehentlich eingeschaltet werden. TREPPEN UND ROLLTREPPEN Elektromobile sind nicht konstruiert, um Treppen oder Rolltreppen hinauf- oder hinunterzufahren. Benutzen Sie hierfür immer einen Aufzug. WARNUNG! Benutzen Sie Ihr Elektromobil nicht um Treppen oder Rolltreppen zu überwinden. www.trendmobil.com President... - Seite 17 HEBEBÜHNEN/HEBEGERÄTE Sollten Sie mit Ihrem Elektromobil verreisen, kann es vorkommen, dass Sie von einer Hebebühne oder von einem Hebegerät Gebrauch machen müssen. TRENDMOBIL empfehlt Ihnen, vorher die Warnungen, Anweisungen, technische Angaben und Sicherheitsinformationen des Herstellers sorgfältig zu lesen. WARNUNG! Bleiben Sie niemals in Ihrem Elektromobil sitzen, wenn es in Verbindung mit einer Hebebühne/Hebegerät verwendet wird.
-
Seite 18: Batterieentsorgung Und Recycling
Beschädigte Kabel sofort AUSWECHSELN. BATTERIEENTSORGUNG UND RECYCLING Beschädigte Batterien sollen in Plastik verpackt werden. Setzten Sie sich mit Ihrem autorisierten TRENDMOBIL Fachhändler in Verbindung, um Anweisungen bezüglich der Entsorgung zu erhalten. Ihr autorisierter TRENDMOBIL Fachhändler hat zusätzliche von uns empfohlene Informationen zum Batterierecycling. -
Seite 19: Ausstrecken Und Beugen
Kleidung in den Antriebsrädern verfangen kann. RÜCKHALTEGURTE Die Entscheidung, ob Sie einen Rückhaltegurt für die sichere Bedienung Ihres Elektromobils benötigen, obliegt Ihrem autorisierten TRENDMOBIL Fachhändler, sowie Ihrem Arzt bzw. anderen Pflegepersonen. WARNUNG! Sollten Sie einen Rückhaltegurt benötigen, achten Sie darauf, dass er fest gesichert ist. -
Seite 20: Elektromagnetische Und Radiofrequente Interferenz (Emi/Rfi)
Geräte in der Nähe, wie z.B. Alarmanlagen, stören. HINWEIS: Sollte eine unbeabsichtigte Bewegung oder das Lösen der Bremsen auftreten, schalten Sie Ihr Elektromobil bei der nächsten sicheren Gelegenheit aus. Wenden Sie sich an Ihren autorisierten TRENDMOBIL Fachhändler, um diesen Vorfall zu melden. www.trendmobil.com President... - Seite 21 Bringen Sie den Schalter in die hintere Position, um die Rückleuchten, die vorderen (oberen und unteren) Leuchten anzuschalten. WARNUNG! Benutzer des Elektromobils sind aufgefordert, bei schlechter Sicht die Fahrbeleuchtung zu benutzen – am Tage oder in der Nacht. President www.trendmobil.com...
- Seite 22 Die Anzeige leuchtet kontinuierlich, solange Ihr Elektromobil eingeschaltet ist. Im Falle eines elektrischen Problems, blinkt die Anzeige in dem jeweiligen Code. Siehe VII. „Fehlersuche“ für die unterschiedlichen Blinkcodes. Sollte die LED Statusanzeige einen anderen Code als aufgelistet anzeigen, wenden Sie sich bitte an Ihren autorisierten TRENDMOBIL Fachhändler. www.trendmobil.com President...
- Seite 23 Abb. 6. Steckdose für Ladegerätkabel (auf dem Lenker) zu ersetzen. HINWEIS: Alle elektrischen Bereiche müssen EXTERNES LADEGERÄT (10A) trocken und sauber von fremden Materialen sein. SCHLÜSSELSCHALTER (5A) VORDERE BEGRENZUNGSLEUCHTE (1A) HINTERE BEGRENZUNGSLEUCHTE (1A) LINKE BLINKERANZEIGE (1A) RECHTE BLINKERANZEIGE (1A) Abb. 7. Lenkerkonsolen Sicherungen President www.trendmobil.com...
- Seite 24 Stellen Sie sich hinter das Elektromobil, um den Freilaufmodus zu aktivieren ode auszuschalten. Führen Sie diese Funktion nie aus, während Sie auf dem Elektromobil sitzen. Nachdem Sie Ihr Elektromobil verschoben haben, stellen Sie ihn immer wieder in den Antriebsmodus, um das Bremssystem zu aktivieren. www.trendmobil.com President...
- Seite 25 Stahlösendienen als Sicherungspunkte. Siehe Abb. 9 und 9A. Diese sollten nur benutzt werden, wenn dasElektromobil nicht besetzt ist und mit einem zugelassenen Sicherungssystem gemäß Herstellerangaben befestigtwird. TRENDMOBIL führt weder Eignungsnachweise für die Nutzung mit speziellen Sicherungssystemen durch, noch könntenwir die unterschiedlichen Situationen, die sich bei Gebrauch im öffentlichen Verkehr ergeben könnten, voraussehen.Für ausführliche Anweisungen für die...
-
Seite 26: Batterien Und Aufladung
Ausgang mit einer 2-poligen Steckdose. VERBOTEN! Vermeiden Sie während des Ladevorgangs das unbeaufsichtigte Spielen von Kindern in der Nähe des Elektromobils. TRENDMOBIL empfiehlt, die Batterien nicht bei besetztem Elektromobil zu laden. ANWEISUNG! Lesen Sie vor dem Aufladen der Batterien die Anweisungen zum Batterieladen in diesem Handbuch. - Seite 27 WARNUNG! Versuchen Sie nicht, das Gehäuse des Ladegeräts zu öffnen. Sollte das Ladegerät nicht einwandfrei funktionieren, wenden Sie sich an Ihren autorisierten TRENDMOBIL Fachhändler. WARNUNG! Ist Ihr Ladegerät mit Kühlschlitzen ausgestattet, versuchen Sie nicht, Gegenstände durch diese Schlitze zu schieben.
-
Seite 28: Häufig Gestelle Fragen
Zusammensetzung der entsprechenden Batterie abgestimmt. Für das sicherste und effizienteste Aufladen Ihrer Elektromobil Batterien empfehlen wir ausschließlich das mitgelieferte Original-Ladegerät von TRENDMOBIL. Jegliche Methode, die Batterie mit anderen Geräten aufzuladen, ist ausdrücklich verboten. Warum laden die Elektromobilbatterien nicht auf? Vergewissern Sie sich, dass die roten (+) und schwarzen (-) Batteriekabel ordnungsgemäß... - Seite 29 WARNUNG! Keine alten und neuen Batterien mischen. Immer beide Batterien gleich-zeitig auswechseln. WARNUNG! Falls Sie irgendwelche Fragen bezüglich der Batterien in Ihrem Elektromobil haben, wenden Sie sich bitte an Ihren TRENDMOBIL-Vertragslieferanten. WARNUNG! Die Batterie nicht auswechseln, wenn sich jemand im Elektromobil befindet.
- Seite 30 Abdeckung und den Sitz. HINWEIS: Beschädigte Batterien sollen in Plastik verpackt werden. Setzten Sie sich mit Ihrem auto- risierten Fachhändler Verbindung, Anweisungen bezüglich der Entsorgung zu erh- alten. Ihr Fachhändler hat zusätzliche von uns empfohlene Informationen zum Batterierecycling. Abb. 13A. Batteriekabelverlauf www.trendmobil.com President...
- Seite 31 6. Nach vier oder fünf Nachladungen erbringen die Batterien 100% ihrer Spitzenleistung und erreichen eine längere Betriebsdauer. Wie ist es mit dem öffentlichen Verkehr? Wollen Sie öffentliche Verkehrsmittel mit Ihrem Elektromobil benutzen, setzen Sie sich vorher mit dem Verkehrsbetrieb in Verbindung, um eventuell spezifische Erfordernisse zu klären. President www.trendmobil.com...
-
Seite 32: Handhabung
Geschwindigkeit waehlen, bis Sie sich mit Ihrem Elektromobil familiaer und sicher fuehlen. WARNUNG! Halten Sie jederzeit während der Fahrt beide Hände an der Lenkkonsole und Ihre Füße auf dem Trittbrett. Diese Fahrposition erlaubt Ihnen die bestmögliche Kontrolle über Ihr Fahrzeug. Geschwindigkeitsvorwahlschalter auf die von Ihnen gewünschte Geschwindigkeit stellen. www.trendmobil.com President... -
Seite 33: Das Absteigen
Abschaltautomatik ausser Betrieb gesetzt wird, brennen sämtliche vorher eingeschalteten Lichter weiter. Sollte die Abschaltautomatik Ihr Elektromobil ausschalten, wird der Normalbetrieb durch die Ausführung der folgenden Schritte wiederhergestellt: 1. Schlüssel aus dem Schlüsselschalter entfernen. 2. Schlüssel wieder in dem Schlüsselschalter einstecken und Ihr Elektromobil einschalten. President www.trendmobil.com... -
Seite 34: Einstellung Des Lenkerwinkels
Stellungbefindet. WARNUNG! Drücken Ihren Rückenwährend Neigungseinstellungständig gegen die Rückenlehne. Um die verstellbare Rückenlehne einzustellen, befolgen Sie diese Schritte. Siehe Abb. 16. 1. Neigungshebel ziehen und vorwärts oder RÜCKLEHNENNEIGUNGSHEBEL rückwärtslehnen, gewünschte Abb. 16. Einstellung des Rückenlehne Rückenlehnenneigung zufinden. www.trendmobil.com President... -
Seite 35: Einstellung Der Sitztiefe
Sitzstütze. Abb. 18. Einstellung der Sitzhöhe 5. Bringen Sie die Einstellöcher der oberen und unteren Sitzstützen in Übereinstimmung. 6. Installieren befestigen Sitzhöhenverstellschraube und -mutter. 7. Montieren Sie den Sitz wieder und sicheren Sie ihn in der gewünschten Position. President www.trendmobil.com... - Seite 36 Elektromobilbefestigt und für den Benutzer angepasst wurde. WICHTIG! Überprüfen Sie vor jedem Gebrauch den Sicherheitsgurt auf lose oder beschädigte Teile. Sollten Sie ein Problem entdecken, wenden sich Ihre autorisierte Technische Servicestation für Wartung und Reparatur. Abb. 19A. Rückhaltegurt www.trendmobil.com President...
-
Seite 37: Fehlersuche
Der Gashebel ist nicht in der Mittelstellung, schalten Sie das Starsttellung beim Anlassen. Elektromobil aus und wieder ein. Wenden Sie sich für Unterstützung an Geschwindigkeitspotentiometer Ihren autorisierten TRENDMOBIL fehlerhaft. Fachhändler. Wenden Sie sich für Unterstützung an Motorspannung fehlerhaft. Ihren autorisierten TRENDMOBIL Fachhändler. - Seite 38 Beim Gasgeben fällt der Batterieanzeiger schlagartig ab und der Motor läuft unruhig, woran liegt das? Batterien voll aufladen. Siehe IV. „Batterien und Aufladung.“ Lassen Sie von Ihrem autorisierten TRENDMOBIL Fachhändler einen Ladungstest jeglicher Batterien durchführen. Bzw. wie in der vorigen Frage erwähnt, haben Sie selbst die Möglichkeit einen Batterieladungstest durchführen.
-
Seite 39: Pflege Und Wartung
Ihr Elektromobil benötigt ein Minimum an Pflege und Wartung. Sollten Sie sich nicht in der Lage fühlen, die unten aufgeführten Wartungsmaßnahmen selbst durchzuführen, können Sie die Inspektion und Wartung mit unserem TRENDMOBIL Serviceteam einplanen. Die folgenden Teile benötigen eine regelmäßige Inspektion und / oder Pflege und Wartung. - Seite 40 Überprüfen Sie regelmäßig alle Kabelverbindungen und Isolierungen, einschließlich des Ladekabels, auf Gebrauchsspuren und Beschädigungen. Lassen Sie alle beschädigten Anschlüsse, Verbindungen oder Isolierungen von Ihrem autorisierten TRENDMOBIL Servicetechniker reparieren oder austauschen, bevor Sie Ihr Elektromobil in Betrieb nehmen. VERBOTEN! Obwohl dar Elektromobil die geforderten Testanforderungen gegen...
- Seite 41 Die Bremskissen Ihres Elektromobils sollten regelmäßig auf Verschleiss untersucht werden. Wenn das Kissen 1,5 mm oder 1/16 inch Dicke zeigt, sollten sie ersetzt werden. Alle Bremskissen sollten zur selben Zeit ersetzt werden. Wenden Sie sich an Ihren autorisierten TRENDMOBIL Fachhändler um weitere Informationen über die Erneuerung der Bremskissen zu erhalten.
-
Seite 42: Entsorgen Ihres Elektromobils
ENTSORGEN IHRES ELEKTROMOBILS Ihr Elektromobil muss gemäß den geltenden örtlichen und nationalen gesetzlichen Bestimmungen entsorgt werden. Wenden Sie sich an Ihre örtliche Abfallentsorgung oder Ihren TRENDMOBIL- Vertragslieferanten wegen Informationen über die ordnungsgemäße Entsorgung der Verpackung des Elektromobils, der Metallrahmenkomponenten, Plastikkomponenten, Elektronik, Batterien, Neopren, Silikon und Polyurethan materialien. -
Seite 43: Garantie
Differentialgetriebes und Motors Magnetbremsen EIN JAHR GARANTIE 12 Monate ab dem Kaufdatum hat Ihr TRENDMOBIL Elektromobil uneingeschränkte Garantie auf Schäden, die aus Produktions- und Materialfehlern resultieren. Ihre gesetzlichen Ansprüche bleiben von dieser Garantie unberührt. Einschließlich der Bedienungsgeräte und Batterieladegeräte haben alle elektronischen Teile ein (1) Jahr Garantie. - Seite 44 I N F O R M A T I O N E N F Ü R D E N W I E D E R E I N - Jedes Mobilitätsgerät von TRENDMOBIL ist hergestellt, um Ihnen jahrelang wartungsfreien Service zu liefern.
-
Seite 45: Appendix I - Technische Angaben
Batterie Spezifikationen und der Leistung des Antriebs-System theoretisch erreicht. Test wurde mit höchster Gewichtszulassung. Gewicht der Batterie kann nach Hersteller variieren. HINWEIS: Dieses Produkt erfüllt sämtliche anwendbaren ANSI-RESNA Testbestimmungen und ISO 7176 Serien EN 12184 Standards. Alle Werte können sich ohne Hinweis ändern. President www.trendmobil.com... - Seite 46 47 cm (18,5 in.) 53,34 - 57,15 cm (21 - 22,5 in.) 13,33 cm (5,25 in.) 142,8 cm (56,25 in.) Wenderadius Wenderadius 208,3 cm 210,8 cm (82 in.) (83 in.) 69,2 cm (27,25 in.) Abb. 22. Elektromobil Abmessungen www.trendmobil.com President...
- Seite 47 N O T I Z E N President www.trendmobil.com...
- Seite 48 TRENDMOBIL GmbH Fohling 24 D-33106 Paderborn Tel. (05254) 94 79 - 0 Fax. (05254) 94 79 - 499 info@trendmobil.com *INFMANU3912*...
