- Seite 1 Handbuch 2.2 de...
-
Seite 2: Allgemeine Informationen
Allgemeine Informationen E8 Handbuch Version: 2.2 de, 10/2018, D2030.EN .02 Copyright © 2018 by d&b audiotechnik GmbH; alle Rechte vor‐ behalten. Bewahren Sie dieses Handbuch beim Produkt oder an einem sicheren Ort auf, um es bei zukünftigen Fragen zur Hand zu haben. -
Seite 3: Inhaltsverzeichnis
2.1 E8 Produktbeschreibung............5 2.2 Anschluss..................5 2.3 Betrieb..................6 2.3.1 Controller-Einstellungen............8 2.3.2 Betrieb mit E-PAC..............8 2.4 Abstrahlverhalten................ 9 2.5 Technische Daten..............11 Herstellererklärungen............ 12 3.1 EG-Konformität der Lautsprecher (CE-Zeichen)...... 12 3.2 WEEE-Erklärung (Entsorgung)..........12 d&b E8 Handbuch 2.2 de... -
Seite 4: Sicherheitshinweise
Als Abstand zu magnetischen Datenträgern (Disketten, Ton- und Videobänder, Scheckkarten etc.) ist im Allgemeinen 0.5 m ausreichend; zu Computer- und Video- Monitoren kann ein Abstand von mehr als 1 m nötig sein. d&b E8 Handbuch 2.2 de... -

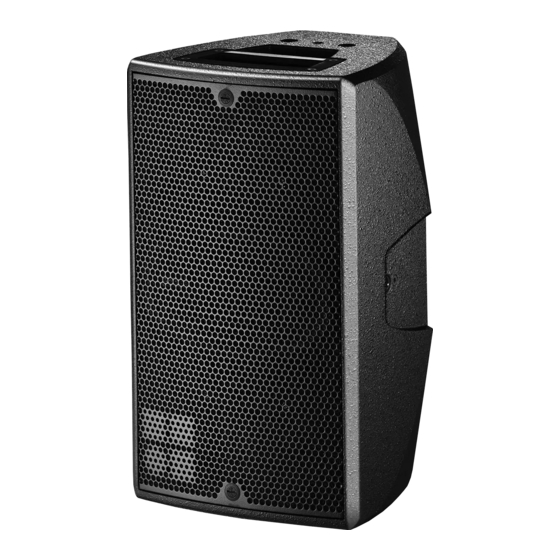

Seite 5: E8 Lautsprecher
90° x 50° (hor. x vert.) Das Horn kann werkzeuglos um 90° gedreht werden, wodurch der Abstrahlwinkel auf 50° x 90° ver‐ ändert wird. Der E8 ist ein 2-Weg-System mit integrierter passiver Frequenz- weiche. Der Frequenzgang erstreckt sich von 62 Hz bis 18 kHz. Das Gehäuse ist aus Polyurethan-Hartintegralschaum gefertigt und mit schlagfester Farbe lackiert. -
Seite 6: Betrieb
3. Befestigen Sie die Abdeckplatte mithilfe der vier Senkkopf‐ schrauben an der Anschlussplatte. 2.3 Betrieb ACHTUNG! Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐ rierten d&b Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der Komponenten. Einsetzbare d&b Verstärker: D80/D20/D12/D6/10D/30D. d&b E8 Handbuch 2.2 de... - Seite 7 Im Dual Channel-Modus kann ein "X"-Setup gewählt werden, um den Lautsprecher in Kombination mit dem E12X Subwoofer an einem Verstärkerkanal betreiben zu können. Der "X"-Frequenzgang ist speziell für den Betrieb von Lautsprecher und Subwoofer abgestimmt. d&b E8 Handbuch 2.2 de...
-
Seite 8: Controller-Einstellungen
Wählen Sie das Controller-Setup E8. Mit dem E-PAC können bis zu zwei E8 Lautsprecher betrieben werden. Die LO IMP-Funktion kon‐ figuriert den E-PAC für den Betrieb von bis zu vier E8 Lautsprechern mit um 6 dB reduziertem Pegel. Zur akustischen Anpassung können die Funktionen CUT und HFA angewählt werden. -
Seite 9: Abstrahlverhalten
2.4 Abstrahlverhalten Die folgenden Grafiken zeigen die Abstrahlwinkel eines Lautspre‐ chers über die Frequenz anhand von Schalldruck-Isobaren für –6 dB und –12 dB. Abstrahlcharakteristik vertikal Abstrahlcharakteristik horizontal Abstrahlcharakteristik horizontal Abstrahlcharakteristik vertikal d&b E8 Handbuch 2.2 de... -
Seite 10: Drehen Des Hochtonhorns
3. Greifen Sie das Horn an dessen Außenkanten und drehen Sie das Horn, bis es in der neuen Stellung eingerastet ist. Drehen des Horns 4. Montieren Sie das Frontgitter. ↳ Stellen Sie sicher, dass beide Schnellverschlüsse wieder ordnungsgemäß verriegelt sind. d&b E8 Handbuch 2.2 de... -
Seite 11: Technische Daten
D6/10D/E-PAC 126 dB mit D12/D20/30D 129 dB mit D80 129 dB (SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4) E8 Frequenzgang, Standard- und CUT-Modus E8 Lautsprecher Nennimpedanz 16 Ohm Belastbarkeit (RMS/peak 10 ms) 150/800 W Nennabstrahlwinkel (hor. x vert.) 90°x50°... -
Seite 12: Herstellererklärungen
Elektrische und elektronische Geräte müssen am Ende ihrer Nut‐ zungsdauer vom Hausmüll getrennt entsorgt werden. Entsorgen Sie den Lautsprecher gemäß den jeweils gültigen Bestimmungen und ggf. vertraglichen Vereinbarungen. Bestehen Fragen zur Entsorgung, setzen Sie sich bitte mit d&b audiotechnik in Verbindung. d&b E8 Handbuch 2.2 de... - Seite 14 www.dbaudio.com...
