  • Seite 1 Handbuch (3.1 DE)

  • Seite 2: Inhaltsverzeichnis

    Herstellererklärungen............8 EG-Konformität der Lautsprecher (CE-Zeichen)........8 WEEE-Erklärung (Entsorgung)...............8 Allgemeine Informationen E3 Handbuch Version 3.1 DE, 03/2008, D2072.D.03 Copyright © 2008 d&b audiotechnik GmbH; alle Rechte vorbehalten. Bewahren Sie dieses Handbuch beim Produkt oder an einem sicheren Platz auf, um es bei zukünftigen Fragen zur Hand zu haben.

  • Seite 3: Sicherheitshinweise

    Als Abstand zu magnetischen Datenträgern (Disketten, Ton- und Videobänder, Scheckkarten etc.) ist im Allgemeinen 0.5 m aus- reichend; zu Computer- und Video-Monitoren kann ein Abstand von mehr als 1 m nötig sein. E3 Handbuch (3.1 DE) Sicherheitshinweise - 1...

  • Seite 4: Anschlüsse

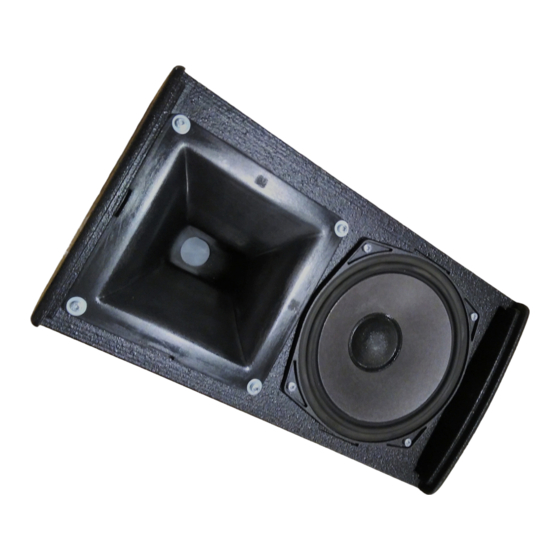

    Aufstellung genutzt werden können. Zur Montage und für geflogene Einsätze stehen insgesamt acht Gewindeeinsätze M8 zur Verfügung. Fig. 1: E3 Lautsprecher Betreiben Sie den E3 Lautsprecher nur mit einem korrekt konfigurierten HINWEIS: d&b Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der Komponenten.

  • Seite 5: Betrieb Mit D6 Oder D12

    Wählen Sie das Controller-Setup E3. Für den D12 Verstärker steht das Setup im "Dual Channel" und "Mix TOP/SUB" Modus zur Verfügung. An einem D6 oder D12 können bis zu vier E3 Lautsprecher je Verstärkerkanal betrieben werden. Controller-Einstellungen Zur akustischen Anpassung können die Funktionen CUT, HFA und CPL angewählt werden.

  • Seite 6: Betrieb Mit P1200A

    Betrieb mit P1200A Es können vier E3 Lautsprecher an einem Kanal des P1200A betrieben werden. Bestückt mit einem E3 Controller Modul und einem ent- sprechenden SUB-Controller-Modul, können vier E3 und zwei aktive Subwoofer von einer Basiseinheit über eine einzige vieradrige Zuleitung versorgt werden.

  • Seite 7: Drehen Des Hochtonhorns

    Eingangspegel (100 dB-SPL / 1 m)..............–10 dBu E3 Lautsprecher Nennimpedanz......................16 Ohm Belastbarkeit (RMS / peak 10 ms)...............120/480 W Nenn-Abstrahlwinkel (hor. x vert.)..............90° x 60° Fig. 9: E3 Frequenzgang, Standard CUT ......................drehbar zu 60° x 90° und HFA-Schaltung Komponenten..................6.5"-Lautsprecher, ......................1"-Kompressionstreiber ......................passive Frequenzweiche Anschluss........................2 x NL4...

  • Seite 8: Herstellererklärungen

    Herstellererklärungen EG-Konformität der Lautsprecher (CE-Zeichen) Diese Erklärung gilt für: d&b E3 Lautsprecher, Z0300 des Herstellers d&b audiotechnik GmbH. Eingeschlossen sind alle Produktionsexemplare dieses Typs, sofern sie der originalen technischen Ausführung entsprechen und keine nach- träglichen baulichen oder elektromechanischen Modifikationen erfahren haben.
