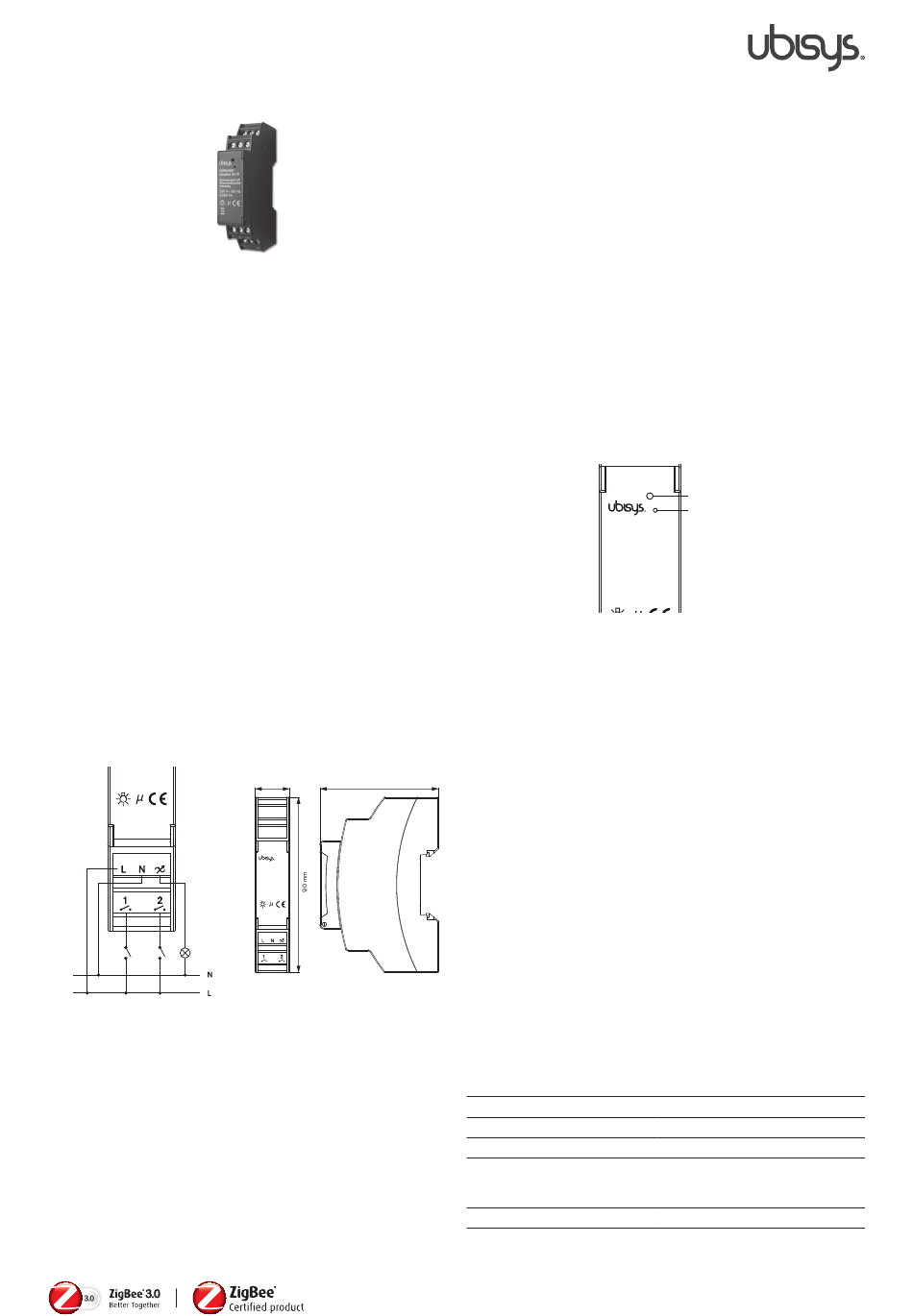

Ubisys S1-R Handbuch

Leistungsschalter S1-R
Funkvernetzt mit Stromverbrauchsmessung
Leistungsmerkmale
Der Leistungsschalter S1-R ist ein funkgesteuerter Universal-Schaltaktor mit
integrierter Verbrauchsmessung. In der vorliegenden Reiheneinbauaus-
führung integriert er sich nahtlos in die übrige Haustechnik im Verteilerkasten.
Er eignet sich nicht nur für Neubauten, sondern auch für Bestandsbauten,
da der nachträgliche Einbau durch den Einsatz von Funktechnologie keine
besonderen Anforderungen an die Elektroinstallation stellt. Bei Neubauten
und Kernsanierungen hilft er den Planungs- und Verkabelungsaufwand zu
reduzieren. Das System kann nach und nach um neue Komponenten erweitert
werden, wobei Sie jederzeit selbst Umfang und Zeitpunkt bestimmen. Den
vollen Funktionsumfang offenbart der Leistungsschalter S1-R in Kombination
mit anderen Komponenten der ubisys Smart Home Produktreihe und
ermöglicht so zum Beispiel:
•
Frei konfigurierbare Zuordnung zwischen Bedienelementen und
Verbrauchern
•
Szenen und Gruppensteuerungen
•
zeit- und ereignisgesteuerte Aktionen
•
kontinuierliche Verbrauchsmessung
•
Fernwirkung und Fernüberwachung
•
Steuerung über ubisys Smart Home Display, Smartphone App oder wie
gewohnt mittels Taster oder Schalter
Weitere Informationen unter www.ubisys.de.
Installation
Der Leistungsschalter S1-R entspricht den Vorgaben der DIN 43880 und ist
für die Installation in Elektroverteilerkästen auf Hutschiene nach EN50022
vorgesehen.
Leistungs- Leistungs-
schalter S2-R schalter S1-R
Anschluss:
Funkvernetzt mit Funkvernetzt mit
Stromverbrauchs- Stromverbrauchs-
messung messung
230 V~ /50 Hz 230 V~ / 50 Hz
(1 TE)
2 x 500 VA 3.680 VA
18 mm
Leistungs-
schalter S2-R
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~ / 50 Hz
2 x 500 VA
Der Leistungsschalter S1-R behält seine Schaltstellung im stromlosen
Zustand bei. Die Schaltstellung ist bei Auslieferung unbestimmt, d.h. der
Schaltausgang kann leitend mit der Phase L verbunden sein!
Bei der Installation sind die allgemeinen Gefahren im Umgang mit Hausspan-
nungsnetzen zu beachten!
ZigBee Erstinbetriebnahme
Das Gerät tritt einem Netzwerk bei, wenn fabrikneu und an eine Stromquelle
angeschlossen.
Jalousie-
steuerung J1-R
Abmessungen:
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~/50 Hz
(1 TE)
500 VA
60,5 mm 18 mm
Leistungs-
schalter S1-R
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~ / 50 Hz
3.680 VA
Auf Werkseinstellungen zurücksetzen
Per Ein-Aus-Sequenz: Durch periodisches Trennen vom Stromnetz ist es
möglich das Gerät auf Werkseinstellungen zurückzusetzen, ohne auf das
Gerät selbst zugreifen zu müssen (nur auf die Stromversorgung).
1. Das Gerät mindestens vier Sekunden mit Strom versorgen.
2. Die Stromversorgung mindestens eine Sekunde unterbrechen.
3. Jetzt weniger als zwei Sekunden, aber mehr als eine halbe Sekunde mit
Strom versorgen.
Bitte beachten Sie, daß nach diesem Zyklus das Gerät aus ist, und minde-
stens eine Sekunde aus bleiben muss.
4. Wiederholen Sie dies noch zwei Mal, um auf insgesamt drei Durchgän-
ge zu kommen.
5. Stellen Sie jetzt eine dauerhafte Stromversorgung her. Das Gerät wird
auf Werkseinstellungen zurückgesetzt und neu gestartet.
Per Taster auf dem Gerät: Um das Gerät in seinen Werkszustand zurück-
zusetzen (z.B. um danach einem anderen Netzwerk beizutreten), drücken Sie
den Taster, in dem größeren der beiden Löcher auf der Vorderseite, länger als
10 Sekunden, bis die LED anfängt schnell zu blinken. * )
Bitte benutzen Sie den beigelegten, elektrisch isolierten Stift, um den Taster
im Loch zu drücken.
Button
LED
Leistungs-
schalter S2-R
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~ /50 Hz
2 x 500 VA
*) Sollte das Gerät eine ältere Firmware haben, ist diese Option eventuell
nicht gegeben. In diesem Fall halten Sie den Taster eine Sekunde gedrückt,
bis die LED dreimal blinkt, gefolgt von einmal blinken die Sekunde (sie sind
jetzt im Menüpunkt 1 des Gerätemenüs). Jetzt drücken Sie den Taster schnell
viermal hintereinander (um in Menüpunkt 5 zu gelangen), die LED wird nun
fünf Mal hintereinander blinken, kurz pausieren, wieder fünf Mal blinken,
pause, usw. (Sie sind im Menüpunkt 5 - Werkseinstellungen). Jetzt den Taster
Universal-
länger als eine Sekunde drücken, bis die LED anfängt schnell zu blinken (Sie
dimmer D1-R
haben erfolgreich auf Werkseinstellungen zurückgesetzt).
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~/50 Hz
(1 TE)
500 VA
60,5 mm 18 mm
Konfiguration
Der Schaltereingang des Leistungsschalter S1-R ist im Auslieferungszustand
dem Schaltausgang zugeordnet. So kann er zunächst auch ohne Funknetz-
werk autark betrieben werden. Schaltereingang 2 ist im Auslieferungszustand
nicht zugeordnet.
Zur Integration in das ubisys Smart Home Funknetzwerk muss der Leistungs-
Jalousie-
steuerung J1-R
schalter S1-R konfiguriert werden. Ein unmittelbarer Zugang zum Leistungs-
Funkvernetzt mit
Stromverbrauchs-
messung
schalter S1-R ist für die Konfiguration nicht notwendig, d.h. die Konfiguration
230 V~ /50 Hz
500 VA
des Netzwerkes kann auch nach erfolgter Elektroinstallation durchgeführt
werden. Die 16-stellige Seriennummer des Leistungsschalters S1-R sollte
bei der Installation im Grundriss festgehalten werden, um das Gerät zu einem
späteren Zeitpunkt zuordnen zu können.
Unter Spannung meldet sich der Leistungsschalter S1-R automatisch am
Gateway an und kann mit Hilfe der Installationssoftware des Elektrikers
(ubisys Network Manager) oder mit der ubisys Smartphone App konfiguriert
werden.
Nähere Informationen zum Hinzufügen und Konfigurieren von ubisys Smart
Home Komponenten finden Sie im ubisys Smart Home Installationshandbuch.
Technische Daten
Nennspannung
Max. Schaltleistung
Eigenverbrauch
Funk
Umgebungstemperatur
*) Weiterführende Informationen zur Funktechnologie finden Sie unter www.ubisys.de.
Button
LED
Leistungs-
schalter S1-R
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~ / 50 Hz
3.680 VA
(1 TE)
60,5 mm 18 mm
Universal-
dimmer D1-R
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~ /50 Hz
500 VA
230 V ~, 50 Hz
3.680 VA
0,3 W
ZigBee 3.0 im 2,4 GHz ISM Band,
IEEE 802.15.4 Kanäle 11-26, 0...5dBm
Sendeleistung *)
-20°C - +45°C
Seite 1/2
Button
LED
Jalousie- Univ
steuerung J1-R dim
Funkvernetzt mit Funk
Stromverbrauchs- Strom
messung mes
230 V~/50 Hz 230
500 VA 500
60,5 mm
Stand 01/2018
