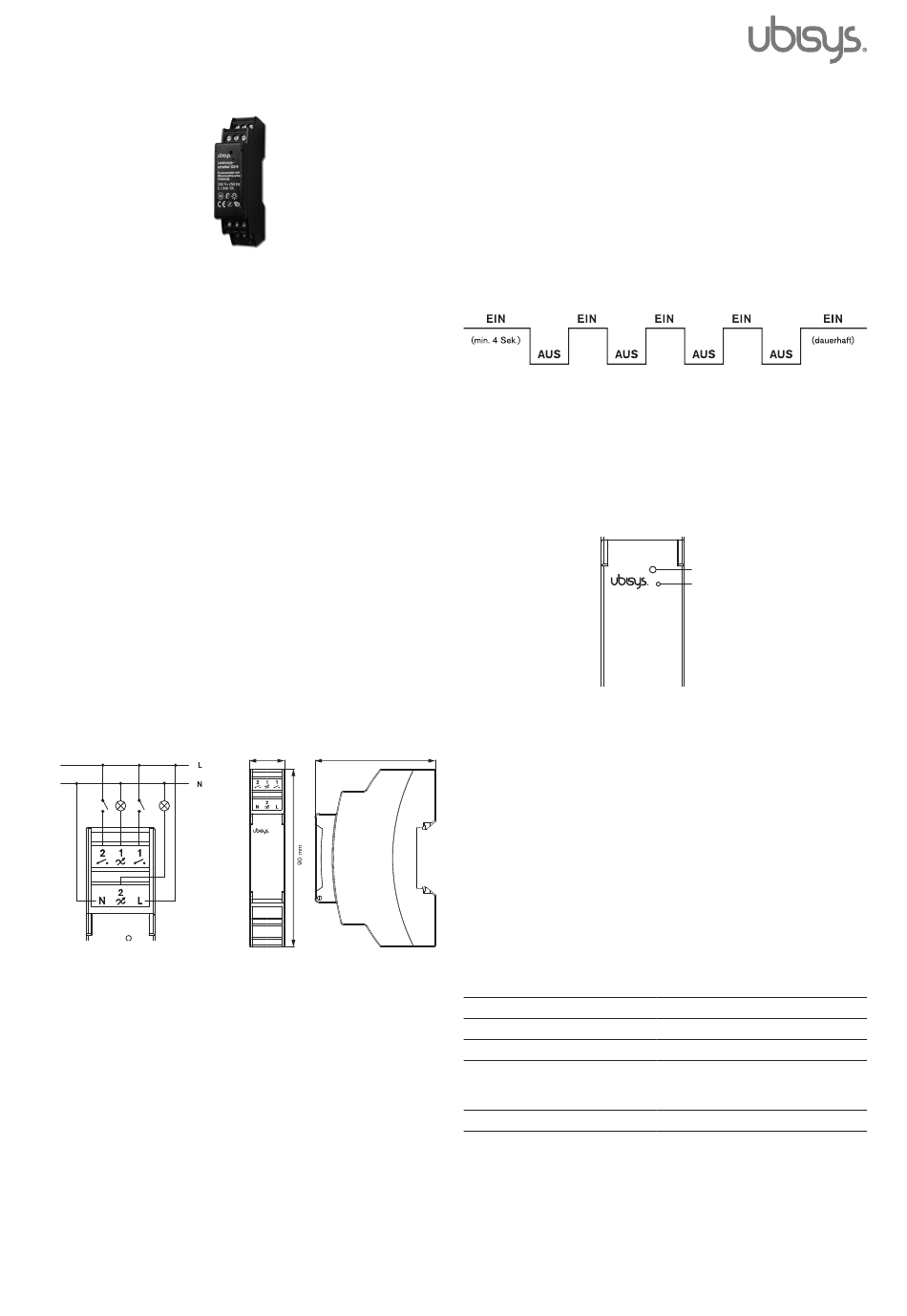

Ubisys S2-R Kurzanleitung

Leistungsschalter S2-R
Funkvernetzt mit Stromverbrauchsmessung
Leistungsmerkmale
Der Leistungsschalter S2-R ist ein funkgesteuerter Universal-Schaltaktor mit
integrierter Verbrauchsmessung. In der vorliegenden Reiheneinbauaus-
führung integriert er sich nahtlos in die übrige Haustechnik im Verteilerkasten.
Er eignet sich nicht nur für Neubauten, sondern auch für Bestandsbauten,
da der nachträgliche Einbau durch den Einsatz von Funktechnologie keine
besonderen Anforderungen an die Elektroinstallation stellt. Das System kann
nach und nach um neue Komponenten erweitert werden. Den vollen Funkti-
onsumfang offenbart der Leistungsschalter S2-R in Kombination mit anderen
Komponenten der ubisys Smart Home Produktreihe und ermöglicht so zum
Beispiel:
•
Frei konfigurierbare Zuordnung zwischen Bedienelementen und
Verbrauchern
•
Szenen und Gruppensteuerungen
•
zeit- und ereignisgesteuerte Aktionen
•
kontinuierliche Verbrauchsmessung
•
Fernwirkung und Fernüberwachung
•
Steuerung über Smartphone und Tablet mittels der ubisys App, oder
wie gewohnt über Taster bzw. Schalter
Weitere Informationen unter www.ubisys.de.
Installation
Der Leistungsschalter S2-R entspricht den Vorgaben der DIN 43880 und ist
für die Installation in Elektroverteilerkästen auf Hutschiene nach EN50022
vorgesehen.
Anschluss:
Leistungs-
schalter S2-R
Funkvernetzt mit
Stromverbrauchs-
Bei der Installation sind die allgemeinen Gefahren im Umgang mit Hausspan-
messung
230 V~ /50 Hz
nungsnetzen zu beachten!
2 x 500 VA
Zigbee Erstinbetriebnahme (fabrikneues Gerät)
1. Schließen Sie das Gerät an eine Stromquelle an (gemäß Anschlüssen).
2. Öffnen Sie ein Zigbee-Netzwerk: Bei Verwendung des ubisys Gate-
ways, tippen Sie in der ubisys App Konfiguration -> Basiskonfigura-
tion -> Öffnen für neue Geräte (bei Verwendung von Drittanbieter-
Gateways bzw. Apps, ist die entsprechende Vorgehensweise zu
beachten).
3. Das Zigbee-Netzwerk ist geöffnet und das Gerät tritt bei.
4. Das Gerät erscheint in der Komponenten-Liste: Konfiguration ->
Basiskonfiguration -> Komponenten.
Abmessungen:
(1 TE)
18 mm 60,5 mm
Leistungs- Jalousie-
schalter S1-R steuerung J1-R
Funkvernetzt mit Funkvernetzt mit
Stromverbrauchs-
Stromverbrauchs-
messung messung
230 V~ / 50 Hz 230 V~/50 Hz
3.680 VA 500 VA
Auf Werkseinstellungen zurücksetzen
Per Ein-Aus-Sequenz: Durch periodisches Trennen vom Stromnetz ist es
möglich das Gerät auf Werkseinstellungen zurückzusetzen, ohne auf das Ge-
rät selbst zugreifen zu müssen (nur auf die Stromversorgung). Dafür ist eine
„Ein/Aus"-Abfolge nötig, die einem 1-Sekunden-Rhytmus entspricht:
1. Das Gerät mindestens vier Sekunden mit Strom versorgen.
2. Strom ausschalten für eine Sekunde.
3. Strom einschalten für eine Sekunde.
Wiederholen Sie die Punkte 2.-3. noch 3 weitere Male für jeweils 1 Sekun-
de, wobei das letzte Einschalten dauerhaft sein muss (s. Abbildung).
4. Das Gerät wird auf Werkseinstellungen zurückgesetzt und neu gestar-
tet.
Per Taster auf dem Gerät: Um das Gerät in seinen Werkszustand zurück-
zusetzen (z.B. um danach einem anderen Netzwerk beizutreten), drücken Sie
den Taster, in dem größeren der beiden Löcher auf der Vorderseite, länger als
10 Sekunden, bis die LED anfängt schnell zu blinken.
Bitte benutzen Sie den beigelegten, elektrisch isolierten Stift, um den Taster
im Loch zu drücken.
Konfiguration
Die beiden Schaltereingänge 1 und 2 des Leistungsschalter S2-R sind im
Auslieferungszustand den entsprechenden Schaltausgängen zugeordnet. So
kann er zunächst auch ohne Funknetzwerk autark betrieben werden.
(1 TE)
18 mm 60,5 mm
Zur Integration in das ubisys Smart Home Funknetzwerk muss der Leistungs-
schalter S2-R konfiguriert werden. Ein unmittelbarer Zugang zum Leistungs-
schalter S2-R ist für die Konfiguration nicht notwendig, d.h. die Konfiguration
des Netzwerkes kann auch nach erfolgter Elektroinstallation durchgeführt
werden. Die 16-stellige Seriennummer des Leistungsschalters S2-R sollte
bei der Installation im Grundriss festgehalten werden, um das Gerät zu einem
späteren Zeitpunkt zuordnen zu können.
Unter Spannung meldet sich der Leistungsschalter S2-R automatisch am
Gateway an und kann mit Hilfe der Installationssoftware des Elektrikers
(ubisys Network Manager) oder mit der ubisys Smartphone App konfiguriert
werden.
Nähere Informationen zum Hinzufügen und Konfigurieren von ubisys Smart
Home Komponenten finden Sie in der Bedienungsanleitung der App.
Universal-
dimmer D1-R
Technische Daten
Funkvernetzt mit
Stromverbrauchs-
messung
Nennspannung
230 V~/50 Hz
500 VA
Max. Schaltleistung
Eigenverbrauch
Funk
Umgebungstemperatur
*) Weiterführende Informationen zur Funktechnologie finden Sie unter www.ubisys.de.
Button
LED
(1 TE)
18 mm 60,5 mm
230 V ~, 50 Hz
500 VA pro Ausgang
0,3 W
Zigbee 3.0 im 2,4 GHz ISM Band,
IEEE 802.15.4 Kanäle 11-26, 0...5dBm
Sendeleistung *)
-20°C - +45°C
Seite 1/2 Stand 04/2020
