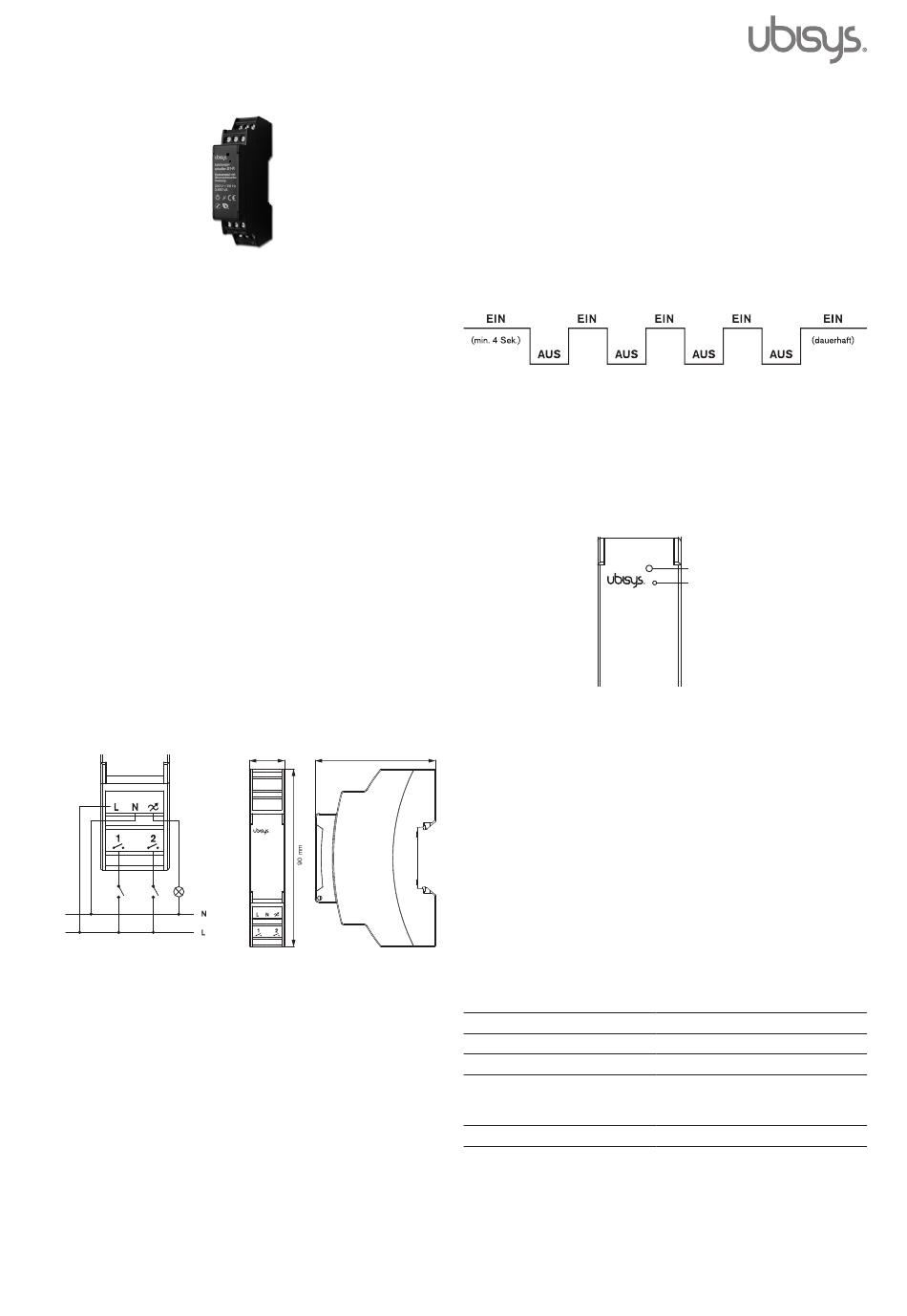

Ubisys S1-R Installation

Leistungsschalter S1-R
Funkvernetzt mit Stromverbrauchsmessung
Leistungsmerkmale
Der Leistungsschalter S1-R ist ein funkgesteuerter Universal-Schaltaktor mit
integrierter Verbrauchsmessung. In der vorliegenden Reiheneinbauaus-
führung integriert er sich nahtlos in die übrige Haustechnik im Verteilerkasten.
Er eignet sich nicht nur für Neubauten, sondern auch für Bestandsbauten,
da der nachträgliche Einbau durch den Einsatz von Funktechnologie keine
besonderen Anforderungen an die Elektroinstallation stellt. Das System kann
nach und nach um neue Komponenten erweitert werden. Den vollen Funkti-
onsumfang offenbart der Leistungsschalter S1-R in Kombination mit anderen
Komponenten der ubisys Smart Home Produktreihe und ermöglicht so zum
Beispiel:
•
Frei konfigurierbare Zuordnung zwischen Bedienelementen und
Verbrauchern
•
Szenen und Gruppensteuerungen
•
zeit- und ereignisgesteuerte Aktionen
•
kontinuierliche Verbrauchsmessung
•
Fernwirkung und Fernüberwachung
•
Steuerung über Smartphone und Tablet mittels der ubisys App, oder
wie gewohnt über Taster bzw. Schalter
Weitere Informationen unter www.ubisys.de.
Installation
Der Leistungsschalter S1-R entspricht den Vorgaben der DIN 43880 und ist
für die Installation in Elektroverteilerkästen auf Hutschiene nach EN50022
Leistungs-
schalter S1-R
vorgesehen.
Funkvernetzt mit
Stromverbrauchs-
messung
Anschluss: 230 V~ /50 Hz
3.680 VA
(1 TE)
18 mm 60,5 mm
Der Leistungsschalter S1-R behält seine Schaltstellung im stromlosen
Zustand bei. Die Schaltstellung ist bei Auslieferung unbestimmt, d.h. der
Schaltausgang kann leitend mit der Phase L verbunden sein!
Bei der Installation sind die allgemeinen Gefahren im Umgang mit Hausspan-
nungsnetzen zu beachten!
Zigbee Erstinbetriebnahme (fabrikneues Gerät)
1. Schließen Sie das Gerät an eine Stromquelle an (gemäß Anschlüssen).
2. Öffnen Sie ein Zigbee-Netzwerk: Bei Verwendung des ubisys Gate-
ways, tippen Sie in der ubisys App Konfiguration -> Basiskonfigura-
tion -> Öffnen für neue Geräte (bei Verwendung von Drittanbieter-
Gateways bzw. Apps, ist die entsprechende Vorgehensweise zu
beachten).
3. Das Zigbee-Netzwerk ist geöffnet und das Gerät tritt bei.
4. Das Gerät erscheint in der Komponenten-Liste: Konfiguration ->
Basiskonfiguration -> Komponenten.
Jalousie-
steuerung J1-R
Funkvernetzt mit
Stromverbrauchs-
messung
230 V~/ 50 Hz Abmessungen:
500 VA
(1 TE)
18 mm 60,5 mm
Auf Werkseinstellungen zurücksetzen
Per Ein-Aus-Sequenz: Durch periodisches Trennen vom Stromnetz ist es
möglich das Gerät auf Werkseinstellungen zurückzusetzen, ohne auf das Ge-
rät selbst zugreifen zu müssen (nur auf die Stromversorgung). Dafür ist eine
„Ein/Aus"-Abfolge nötig, die einem 1-Sekunden-Rhytmus entspricht:
1. Das Gerät mindestens vier Sekunden mit Strom versorgen.
2. Strom ausschalten für eine Sekunde.
3. Strom einschalten für eine Sekunde.
Wiederholen Sie die Punkte 2.-3. noch 3 weitere Male für jeweils 1 Sekun-
de, wobei das letzte Einschalten dauerhaft sein muss (s. Abbildung).
4. Das Gerät wird auf Werkseinstellungen zurückgesetzt und neu gestar-
tet.
Per Taster auf dem Gerät: Um das Gerät in seinen Werkszustand zurück-
zusetzen (z.B. um danach einem anderen Netzwerk beizutreten), drücken Sie
den Taster, in dem größeren der beiden Löcher auf der Vorderseite, länger als
10 Sekunden, bis die LED anfängt schnell zu blinken.
Bitte benutzen Sie den beigelegten, elektrisch isolierten Stift, um den Taster
im Loch zu drücken.
Button
LED
Universal-
dimmer D1-R
Funkvernetzt mit
Stromverbrauchs-
messung
Konfiguration
230 V~/50 Hz
Der Schaltereingang des Leistungsschalter S1-R ist im Auslieferungszustand
500 VA
dem Schaltausgang zugeordnet. So kann er zunächst auch ohne Funknetz-
werk autark betrieben werden. Schaltereingang 2 ist im Auslieferungszustand
(1 TE)
18 mm
nicht zugeordnet.
Zur Integration in das ubisys Smart Home Funknetzwerk muss der Leistungs-
schalter S1-R konfiguriert werden. Ein unmittelbarer Zugang zum Leistungs-
schalter S1-R ist für die Konfiguration nicht notwendig, d.h. die Konfiguration
des Netzwerkes kann auch nach erfolgter Elektroinstallation durchgeführt
werden. Die 16-stellige Seriennummer des Leistungsschalters S1-R sollte
bei der Installation im Grundriss festgehalten werden, um das Gerät zu einem
späteren Zeitpunkt zuordnen zu können.
Unter Spannung meldet sich der Leistungsschalter S1-R automatisch am
Gateway an und kann mit Hilfe der Installationssoftware des Elektrikers
(ubisys Network Manager) oder mit der ubisys Smartphone App konfiguriert
werden.
Nähere Informationen zum Hinzufügen und Konfigurieren von ubisys Smart
Home Komponenten finden Sie in der Bedienungsanleitung der App.
Technische Daten
Nennspannung
Max. Schaltleistung
Eigenverbrauch
Funk
Umgebungstemperatur
*) Weiterführende Informationen zur Funktechnologie finden Sie unter www.ubisys.de.
Button
LED
(1 TE)
60,5 mm 18 mm
230 V ~, 50 Hz
3.680 VA
0,3 W
Zigbee 3.0 im 2,4 GHz ISM Band,
IEEE 802.15.4 Kanäle 11-26, 0...5dBm
Sendeleistung *)
-20°C - +45°C
Seite 1/2
Button
LED
60,5 mm
Stand 04/2020
