APA 16621 Bedienungsanleitung
Mikroprozessor batterieladegerät 6/12v, 8a
Verwandte Anleitungen für APA 16621
Inhaltszusammenfassung für APA 16621

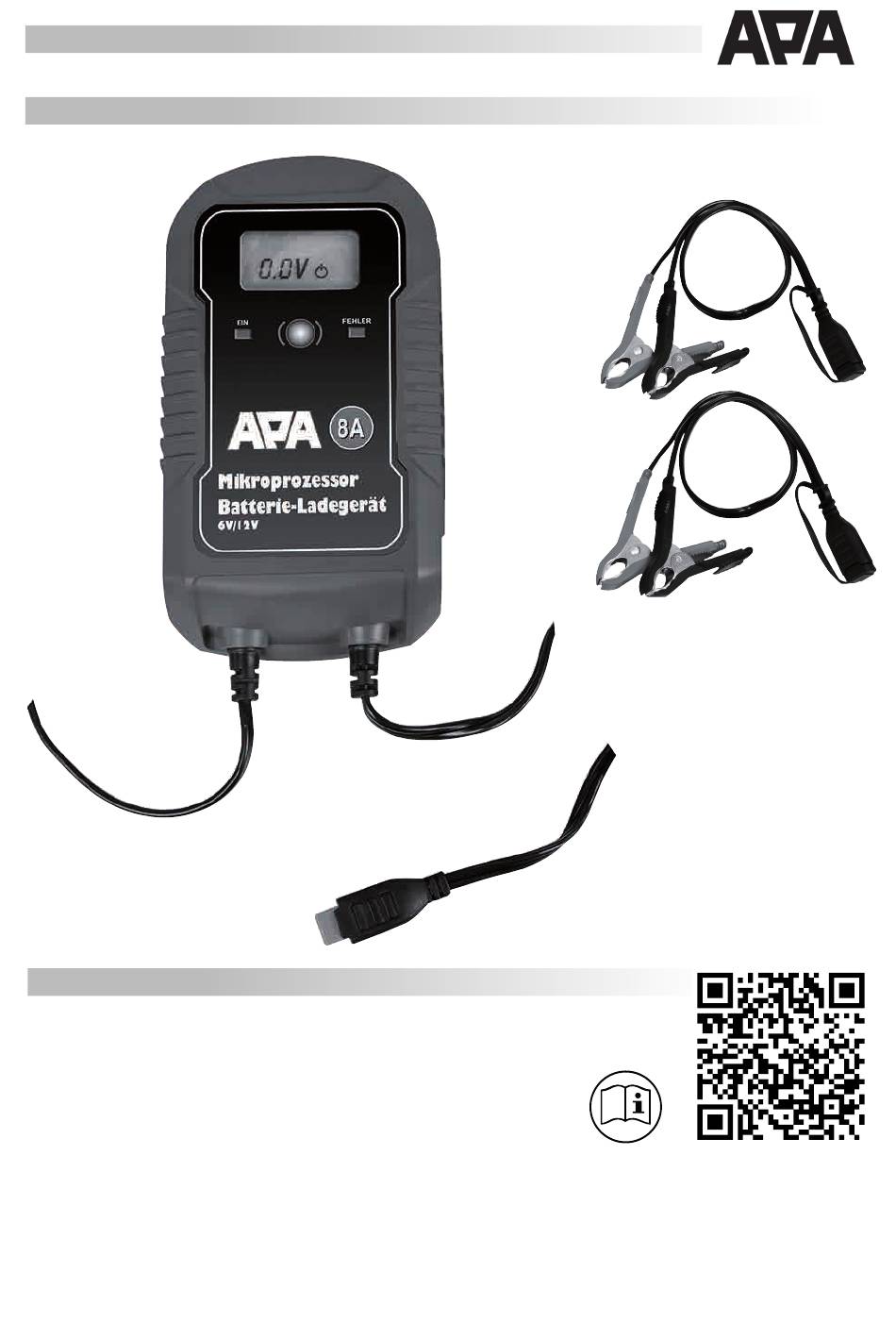

- Seite 1 DE Mikroprozessor Batterieladegerät 6/12V, 8A Art.-Nr. 16621 Inkl. Zubehör GB FR NL I EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal Deutschland Telefon: +49 (0)202 42 92 83 0 Telefax: +49 (0)202 2 65 57 98 Internet: www.eal-vertrieb.de E-Mail: info@eal-vertrieb.com...
-
Seite 2: Inhaltsverzeichnis
DE Mikroprozessor Batterieladegerät 6/12V, 8A Art.-Nr. 16621 Inhalt Seite 1. Bestimmungsgemäßer Gebrauch ......................... 2-3 2. Lieferumfang ..............................3 3. Spezifikationen ............................. 3 4. Sicherheitshinweise ............................3-4 5. Symbolerklärung ............................4 6. Bedienungsanleitung ........................... 4 6.1 Übersicht ..............................4-5 6.2 Verwendung der Adapter-Ladekabel ......................5 6.3 Vorbereitung ............................... -
Seite 3: Lieferumfang
sondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. 2. Lieferumfang • 1x Batterieladegerät • 1 x Komfort-Ladekabel mit Polzangen •... -
Seite 4: Symbolerklärung
• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hit- zestau! • Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand aufladen möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. -
Seite 5: Verwendung Der Adapter-Ladekabel
9 Aufhängemöglichkeit 10 Sicherheitshinweise 11 Typenschild Bild 2: Ansicht Rückseite 12 Motorrad-Modus, Ladestrom 4 A 13 Automodus, Ladestrom 8 A 14 Wintermodus 15 6 V Modus 16 12 V Modus 17 Ladezustandsanzeige 18 Ladespannungsanzeige, Fehlermeldungen, Erhaltungsladung 19 Betriebsanzeige Bild 3: Display 6.2 Verwendung der Adapter-Ladekabel Das Adapter-Ladekabel mit Polzangen (Position 7 in der Übersicht) verwenden Sie, wenn Sie das Ladegerät klas- sisch an die Batteriepole anschließen. -
Seite 6: Auswahl Des Ladeprogramms
sition 2 in der Übersicht) auf. Die Hintergrundbeleuchtung des Displays (Position 1 in der Übersicht) wird aktiviert. Im Display wir die Batteriespannung (Position 18 in der Übersicht) und das Symbol für die Betriebsanzeige (Position 19 in der Übersicht) angezeigt. Achtung: Wenn die rote Kontrolleuchte „FEHLER“ (Position 4 in Übersicht) leuchtet, und im Display die Fehlermeldung „Er 1“... -
Seite 7: Entfernen Des Ladegerätes
Ladeprogramm 12 V Batterien von 14 Ah bis 180 Ah, Temperaturen über 0°C Ladestrom: 8 A maximal Auto-Winter-Modus Ladeprogramm für 12V Batterien von 14 Ah bis 180 Ah, Temperaturen unter 0°C Ladestrom: 8 A maximal Batterieerhaltungslademodus Sobald der Akku vollgeladen ist, wechselt das Batterieladegerät automatisch in den Batterieerhaltungslademodus.
