DUPLEX TURBO
MONTAGE DES GERÄTES
5.2

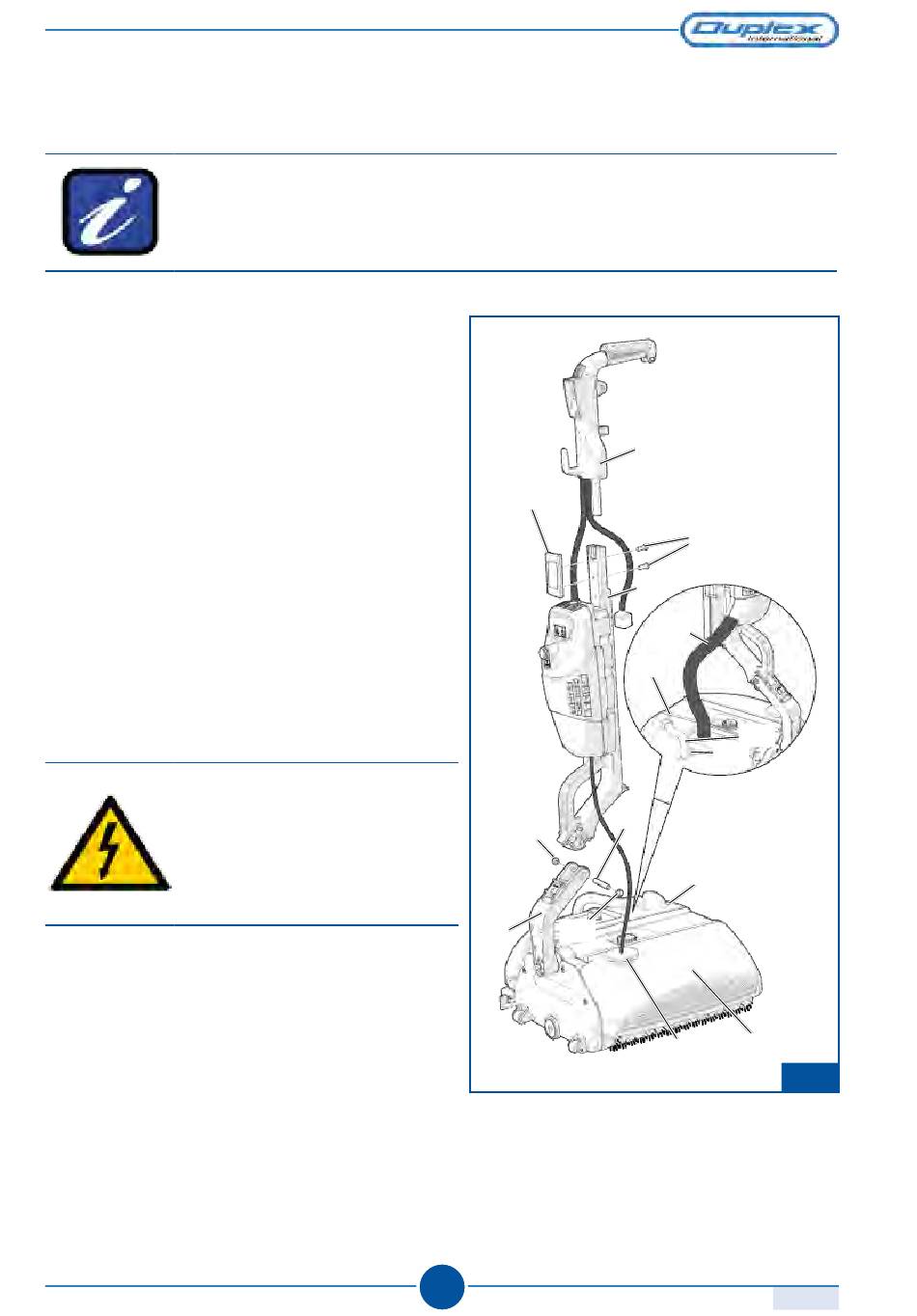

Montage der Maschine

WARNUNG
Verwenden Sie den mitgelieferten Sechskantschlüssel zur Montage
des Griffs und befolgen Sie dabei die Anweisungen.
Zur Montage des Griffs:
1) Den Handgriff 1 in den Griff 2 einführen
und ihn mit der Platte 3
Schrauben 4 befestigen;
2) den Griff 2 in die Halterung 5 einsetzen;
3) den Bolzen 6 in die Halterung 5 einsetzen
4) den Griff 2 mit den Schrauben 7 durch
festes Anziehen befestigen;
5) den Deckel 8 in den Tanksitz 9 einsetzen;
6) d e n S a u g s c h l a u c h 1 0 a n d e n
Schmutzwassertank 11 anschließen;
7) den Schmutzwasser-Saugschlauch 12
in das Loch 13 im Schmutzwassertank
11 einführen.
5.2.1 Demontage des Griffs
GEFAHR!
Das Gerät von der Batterie
trennen, bevor mit den
D e m o n t a g e a r b e i t e n
fortgefahren wird.
Um den Griff auszubauen, die Montage in
umgekehrter Reihenfolge durchführen.
und den
3
7
5
284
1
4
2
10
11
13
6
11
7
8
12
9
F.114
