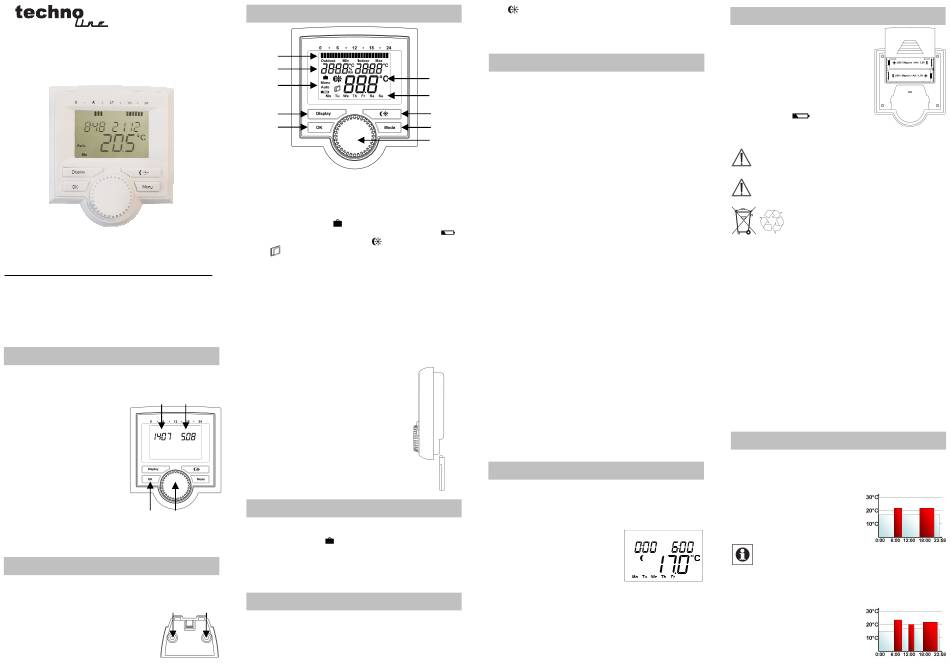

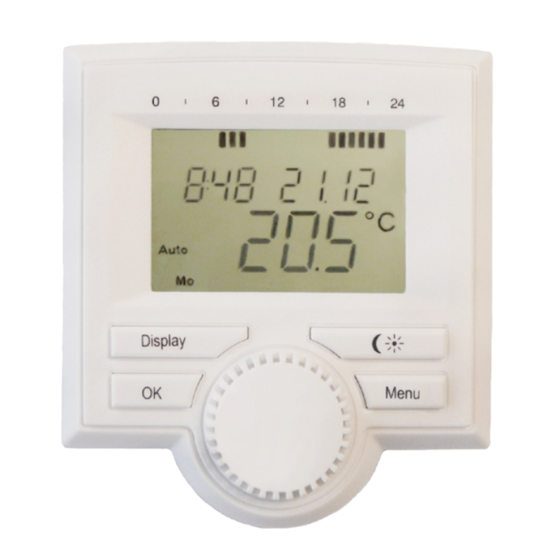

Technoline TM3080-RF Anleitung

TM3080-RF
Lesen Sie diese Anleitung sorgfältig, um das Gerät in
Betrieb zu nehmen. Bewahren Sie die Anleitung zum
späteren Nachschlagen auf.
4. Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer
automatisch Datum und Uhrzeit abgefragt.
• Jahr (B) mit Stellrad (D)
A B
einstellen
• Mit OK (C) bestätigen
• Monat (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Tag (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Stunde (A) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Minute (A) mit Stellrad (D)
C
D
einstellen
• Mit OK (C) bestätigen
Nach abgeschlossener Zeit- und Datumseingabe springt
die Anzeige in die Normalansicht.
5. Wandthermostat montieren
Der Wandthermostat ist im gleichen Raum wie die daran
angelernten Geräte, z.B. Funk-Energiespar-Regler,
Fensterkontakt oder Fernbedienung, zu montieren.
• Suchen Sie zuerst eine geeignete
a
Stelle zur Montage. Stellen Sie
sicher, dass dort keine Leitungen in
der Wand verlaufen.
1. Bedienung und Display
A
B
C
D
E
A eingestellte Schaltzeiträume im Wochenprogramm
B Zeit- & Datum, Innen-Luftfeuchtigkeit (% RH) & -Tem-
peratur (°C), Innen- (Indoor) und Außen- (Outdoor)-
Temperatur, Außen-Min- &
Funktionen
C Urlaubsfunktion ( ), Manueller Betrieb (Manu),
Automatikbetrieb (Auto), Batterie-leer-Symbol (
Absenk-/Komforttemperatur ( ), Fenster-auf-Symbol
( )
D Display-Taste: Umschaltung der Anzeige (z.B. Zeit &
Datum oder Innen-Luftfeuchtigkeit & -Temperatur)
E OK-Taste: zum Bestätigen / Speichern und Anlernen
F Solltemperatur, Funktionen
G Wochentag
• Markieren Sie die Bohrlöcher (a) des Wandhalters mit
einem Stift an der Wand.
• Bei einer Steinwand sollten Sie für
die angezeichneten Löcher einen 5
mm Bohrer verwenden. Stecken Sie
dann jeweils einen Dübel in die
gebohrten Löcher.
• Bei einer Holzwand können Sie die
angezeichneten Löcher (a) mit einem
1,5 mm Bohrer vorbohren.
• Befestigen Sie nun die
Wandhalterung mit Schrauben an der
Wand.
• Der Wandthermostat kann nun von
oben auf die Wandhalterung
aufgeschoben werden.
6. Betriebs-Modi
Mit kurzem Druck der Mode-Taste kann zwischen den
folgenden 3 Betriebsmodi gewechselt werden:
• Urlaubsfunktion (
): Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll.
• Manu: Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
• Auto: Wochenprogramm – automatische Temperatur-
regelung gemäß hinterlegtem Wochenprogramm
7. Konfigurationsmenü
a
Im Konfigurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Mode-Taste aufrufen.
• Pro: Einstellung des Wochenprogramms (siehe Abschnitt
„8. Wochenprogramm einstellen")
5
H -Taste: Umschalten zwischen Absenk-/ Komfort-
temperatur
I Mode-Taste: Taste länger als 3 Sekunden drücken
zum Öffnen des Konfigurationsmenüs
J Stellrad: Einstellungen vornehmen (z.B. Temperatur)
2. Bestimmungsgemäßer Einsatz
Der Wandthermostat
F
Programmieren und Fernbedienen von Funk-Energiespar-
Reglern für Heizkörper.
G
Das im Wandthermostat eingestellte Wochenprogramm
H (siehe 8) wird von den angelernten Funk-Energiespar-
Reglern übernommen.
I
Der Wandthermostat verfügt über einen internen Sensor,
J
der die Temperatur und Luftfeuchtigkeit im Raum misst. Die
gemessene Temperatur wird an die Funk-Energiespar-
Regler übertragen.
An den Wandthermostat
Systemkomponenten
Fernbedienung und Fensterkontakt angelernt werden.
Max-Temperatur;
Betreiben Sie das Gerät nur in Innenräumen und vermeiden
Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen-
oder Wärmebestrahlung.
),
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch für
Umbauten und Veränderungen.
ausschließlich für den privaten Gebrauch gedacht.
2
• dAt: Ändern von Uhrzeit und Datum
• CAL: Einstellen der Entkalkungsfahrt
• dSt: Die automatische Umschaltung zwischen Sommer-
und Winterzeit kann deaktiviert werden.
• AEr: Fenster-auf-Temperatur für die automatische
Temperaturabsenkung beim Lüften einstellen
• rES: Werkseinstellungen wieder herstellen
• UnL: Ablernen aller angelernten Funkkomponenten
Menüpunkte werden mit dem Stellrad ausgewählt und mit
OK bestätigt. Ein erneuter Druck der Mode-Taste führt zur
vorherigen Ebene zurück. Nach 60 Sekunden Inaktivität
schließt sich das Menü automatisch.
8. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag
separat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum
Temperaturen hinterlegt werden müssen.
• Mode-Taste länger als 3
Sekunden drücken
• Im Display erscheint „Pro".
• Mit OK-Taste bestätigen
• Im Display erscheint „dAy". Mit
dem Stellrad sind ein einzelner
Wochentag, alle Werktage, das Wochenende oder die
gesamte Woche auswählbar (Bsp. Werktage).
• Mit OK-Taste bestätigen
• Mit dem Stellrad den ersten Zeitabschnitt einstellen (Bsp.
0:00 bis 6:00) und mit OK bestätigen
• Danach ist für den ausgewählten Zeitabschnitt die
gewünschte Temperatur auszuwählen (Bsp. 17.0° C).
6
• Batteriefachdeckel abziehen
• 2 neue Batterien vom Typ LR6
(Mignon/AA) polungsrichtig in das
Batteriefach einlegen
• Batteriefachdeckel wieder
dient zum komfortablen
aufsetzen und einrasten
Die Lebensdauer
Batterien beträgt ca. zwei Jahre. Ein
Batteriesymbol (
hin,
auszutauschen sind.
Normale
werden. Es besteht Explosionsgefahr.
können zudem
wie Außen-Temperatursensor,
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Die Geräte sind
3
• Mit OK bestätigen
• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
Das eingestellte Wochenprogramm wird im Auto-Modus
automatisch von angelernten Funk-Energiespar-Reglern
übernommen.
Im Auto-Modus kann die Temperatur über das Stellrad
jederzeit verändert werden. Die geänderte Temperatur
bleibt dann bis zum nächsten Programmwechsel erhalten.
Mit dem Energiespar-Regler können für jeden Wochentag
bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller
Temperaturvorgabe hinterlegt werden. Werkseitig sind zwei
Heizphasen von 6:00 bis 9:00 und von 17:00 bis 23:00 Uhr
für alle Wochentage gleich hinterlegt:
ab 00:00 bis
ab 06:00 bis
von 00:00 bis 23:59
ab 09:00 bis
ab 17:00 bis
ab 23:00 bis
bis 6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00
und 17:00 bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis
ab 06:00 bis
ab 09:00 bis
ab 12:00 bis
7
3. Batterien einlegen (wechseln)
neuer Alkali-
) weist darauf
dass die Batterien
Batterien dürfen niemals aufgeladen
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
4
9. Wochenprogramm: Beispiele
06:00 17.0° C
09:00 21.0° C
17:00 17.0° C
23:00 21.0° C
23:59 17.0° C
Im Display werden Balken für Zeitschalträume für
jedes zweite Zeitintervall angezeigt. Bei diesem
Beispiel werden keine Balken für das Intervall 0:00
06:00 16.0° C
09:00 22.0° C
12:00 17.0° C
14:00 20.0° C
