Technoline TM3080-RF Anleitung

TM3080-RF
Lesen Sie diese Anleitung sorgfältig, um das Gerät in Be-
trieb zu nehmen. Bewahren Sie die Anleitung zum späte-
ren Nachschlagen auf.
4. Datum und Uhrzeit einstellen
Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto-
matisch Datum und Uhrzeit abgefragt.
• Jahr (B) mit Stellrad (D) A B
einstellen
• Mit OK (C) bestätigen
• Monat (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Tag (B) mit Stellrad (D)
einstellen
• Mit OK (C) bestätigen
• Stunde (A) mit Stellrad (D)
einstellen
Mit OK (C) bestätigen
•
Minute (A) mit Stellrad (D)
•
einstellen
C D
Mit OK (C) bestätigen
•
Nach abgeschlossener Zeit- und Datumseingabe wechselt
der Wandthermostat in den Normalbetrieb.
5. Wandthermostat montieren
Der Wandthermostat ist im gleichen Raum wie die daran
angelernten Geräte, z. B. Funk-Energiespar-Regler, Fens-
terkontakt oder Fernbedienung, zu montieren.
a
• Suchen Sie zuerst eine geeig-
nete Stelle zur Montage. Stellen
Sie sicher, dass dort keine Lei-
tungen in der Wand verlaufen.

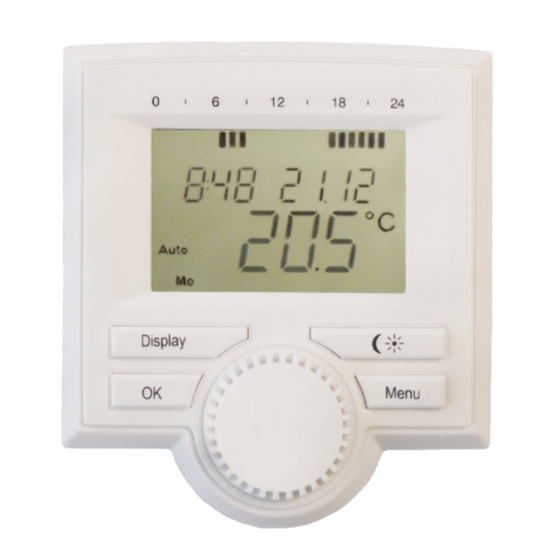

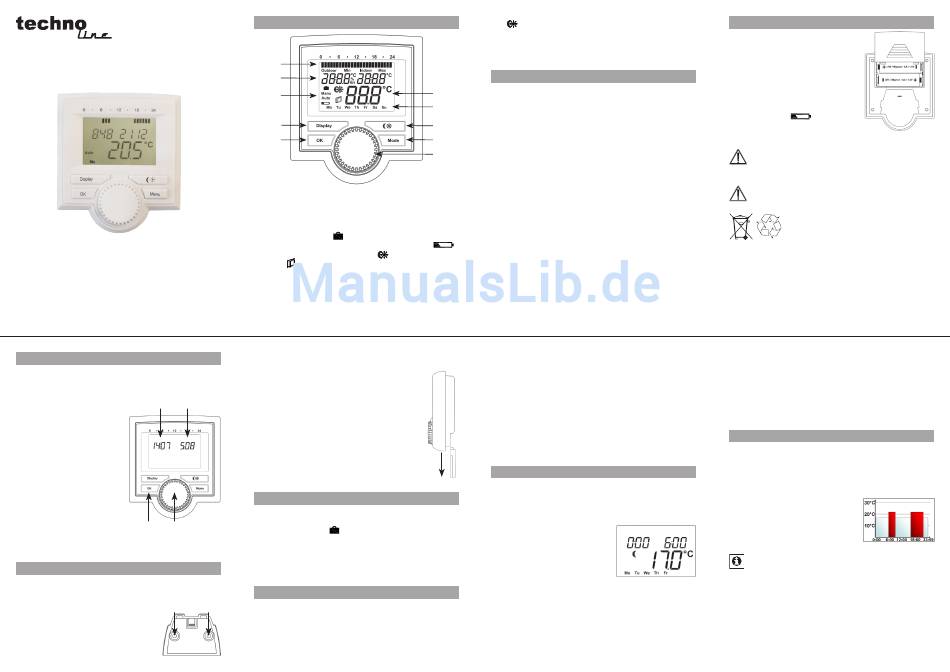

1. Bedienung und Display
A
B
C
D
E
A eingestellte Schaltzeiträume im Wochenprogramm
B Zeit und Datum, Innen-Luftfeuchtigkeit (% RH)
und -Temperatur (°C), Innen- (Indoor) und Außen-
(Outdoor)-Temperatur, Außen-Min.- und Max.-Tem-
peratur; Funktionen
C Urlaubsfunktion ( ), Manueller Betrieb (Manu), Au-
tomatikbetrieb (Auto), Batterie-leer-Symbol (
Absenk-/Komforttemperatur (
bol ( )
D Display-Taste: Umschaltung der Anzeige (z. B. Zeit
und Datum oder Innen-Luftfeuchtigkeit und -Tem-
peratur)
E OK-Taste: zum Bestätigen/Speichern und Anlernen
F Solltemperatur, Funktionen
G Wochentag
• Markieren Sie die Bohrlöcher (a) des Wandhalters mit
einem Stift an der Wand.
• Bei einer Steinwand sollten Sie für die
angezeichneten Löcher einen 5 mm
Bohrer verwenden. Stecken Sie dann
jeweils einen Dübel in die gebohrten
Löcher.
• Bei einer Holzwand können Sie die
angezeichneten Löcher (a) mit einem
1,5 mm Bohrer vorbohren.
Befestigen Sie nun die Wandhalte-
•
rung mit Schrauben an der Wand.
Der Wandthermostat kann nun von
•
oben auf die Wandhalterung aufge-
schoben werden.
6. Betriebs-Modi
Mit kurzem Druck der Mode-Taste kann zwischen den fol-
genden 3 Betriebsmodi gewechselt werden:
• Urlaubsfunktion ( ): Einstellen einer Temperatur, die
bis zu einem fixen Zeitpunkt gehalten werden soll.
• Manu: Manueller Betrieb - die Temperatur wird manuell
über das Stellrad eingestellt
• Auto: Wochenprogramm – automatische Temperatur-
regelung gemäß hinterlegtem Wochenprogramm
7. Konfigurationsmenü
Im Konfigurationsmenü lassen sich Einstellungen ändern.
a
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Mode-Taste aufrufen.
• Pro: Einstellung des Wochenprogramms (siehe Ab-
schnitt „8. Wochenprogramm einstellen")
5
H -Taste: Umschalten zwischen Absenk-/Komfort-
temperatur
I Mode-Taste: Taste länger als 3 Sekunden drücken
zum Öffnen des Konfigurationsmenüs
J Stellrad: Einstellungen vornehmen (z. B. Temperatur)
2. Bestimmungsgemäßer Einsatz
Der Wandthermostat dient zum komfortablen Program-
F
mieren und Fernbedienen von Funk-Energiespar-Reglern
G
für Heizkörper.
Das im Wandthermostat eingestellte Wochenprogramm
H
(siehe 8) wird von den angelernten Funk-Energiespar-
Reglern übernommen.
I
Der Wandthermostat verfügt über einen internen Sensor,
der die Temperatur und Luftfeuchtigkeit im Raum misst.
J
Die gemessene Temperatur wird an die Funk-Energiespar-
Regler übertragen.
An den Wandthermostat können zudem Systemkompo-
nenten wie Außen-Temperatursensor, Fernbedienung und
Fensterkontakt angelernt werden.
Betreiben Sie das Gerät nur in Innenräumen und vermei-
den Sie den Einfluss von Feuchtigkeit, Staub sowie Son-
nen- oder Wärmebestrahlung.
),
Jeder andere Einsatz als in dieser Bedienungsanleitung
), Fenster-auf-Sym-
beschrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch für Um-
bauten und Veränderungen. Die Geräte sind ausschließlich
für den privaten Gebrauch gedacht.
2
• dAt: Ändern von Uhrzeit und Datum
• CAL: Einstellen der Entkalkungsfahrt
• dSt: Die automatische Umschaltung zwischen Sommer-
und Winterzeit kann deaktiviert werden.
• AEr: Fenster-auf-Temperatur für die automatische Tem-
peraturabsenkung beim Lüften einstellen
• rES: Werkseinstellungen wieder herstellen
• UnL: Ablernen aller angelernten Funkkomponenten
Menüpunkte werden mit dem Stellrad ausgewählt und mit
OK bestätigt. Ein erneuter Druck der Mode-Taste führt zur
vorherigen Ebene zurück. Nach 60 Sekunden Inaktivität
schließt sich das Menü automatisch.
8. Wochenprogramm einstellen
Im Wochenprogramm lassen sich für jeden Wochentag se-
parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperatu-
ren hinterlegt werden müssen.
• Mode-Taste länger als 3 Sekun-
den drücken
• Im Display erscheint „Pro".
• Mit OK-Taste bestätigen
• Im Display erscheint „dAy".
• Mit dem Stellrad sind ein einzel-
ner Wochentag, alle Werktage, das Wochenende oder
die gesamte Woche auswählbar (Bsp. Werktage).
• Mit OK-Taste bestätigen
• Mit dem Stellrad den ersten Zeitabschnitt einstellen (Bsp.
0:00 bis 6:00) und mit OK bestätigen
• Danach ist für den ausgewählten Zeitabschnitt die ge-
wünschte Temperatur auszuwählen (Bsp. 17.0°C).
• Mit OK bestätigen
6
3. Batterien einlegen (wechseln)
• Batteriefachdeckel abziehen
• 2 neue Batterien vom Typ LR6
(Mignon/AA) polungsrichtig in das
Batteriefach einlegen
• Batteriefachdeckel wieder aufset-
zen und einrasten
Die Lebensdauer neuer Alkali-Bat-
terien beträgt ca. zwei Jahre. Ein
Batteriesymbol ( ) weist dar-
auf hin, dass die Batterien auszu-
tauschen sind.
Normale Batterien dürfen
niemals aufgeladen werden. Es besteht Explosi-
onsgefahr.
Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!
Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!
3
• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum
von 0:00 bis 23:59 Temperaturen hinterlegt sind.
Das eingestellte Wochenprogramm wird im Auto-Modus
automatisch von angelernten Funk-Energiespar-Reglern
übernommen.
Im Auto-Modus kann die Temperatur über das Stellrad je-
derzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.
9. Wochenprogramm: Beispiele
Mit dem Wandthermostat können für jeden Wochentag bis
zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller Tem-
peraturvorgabe hinterlegt werden. Werkseitig sind zwei
Heizphasen von 6:00 bis 9:00 und von 17:00 bis 23:00 Uhr
für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C
Im Display werden Balken für Zeitschalträume für je-
des zweite Zeitintervall angezeigt. Bei diesem Bei-
spiel werden keine Balken für das Intervall 0:00 bis 6:00
eingeblendet. Nur für die Intervalle 6:00 bis 9:00 und 17:00
bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
