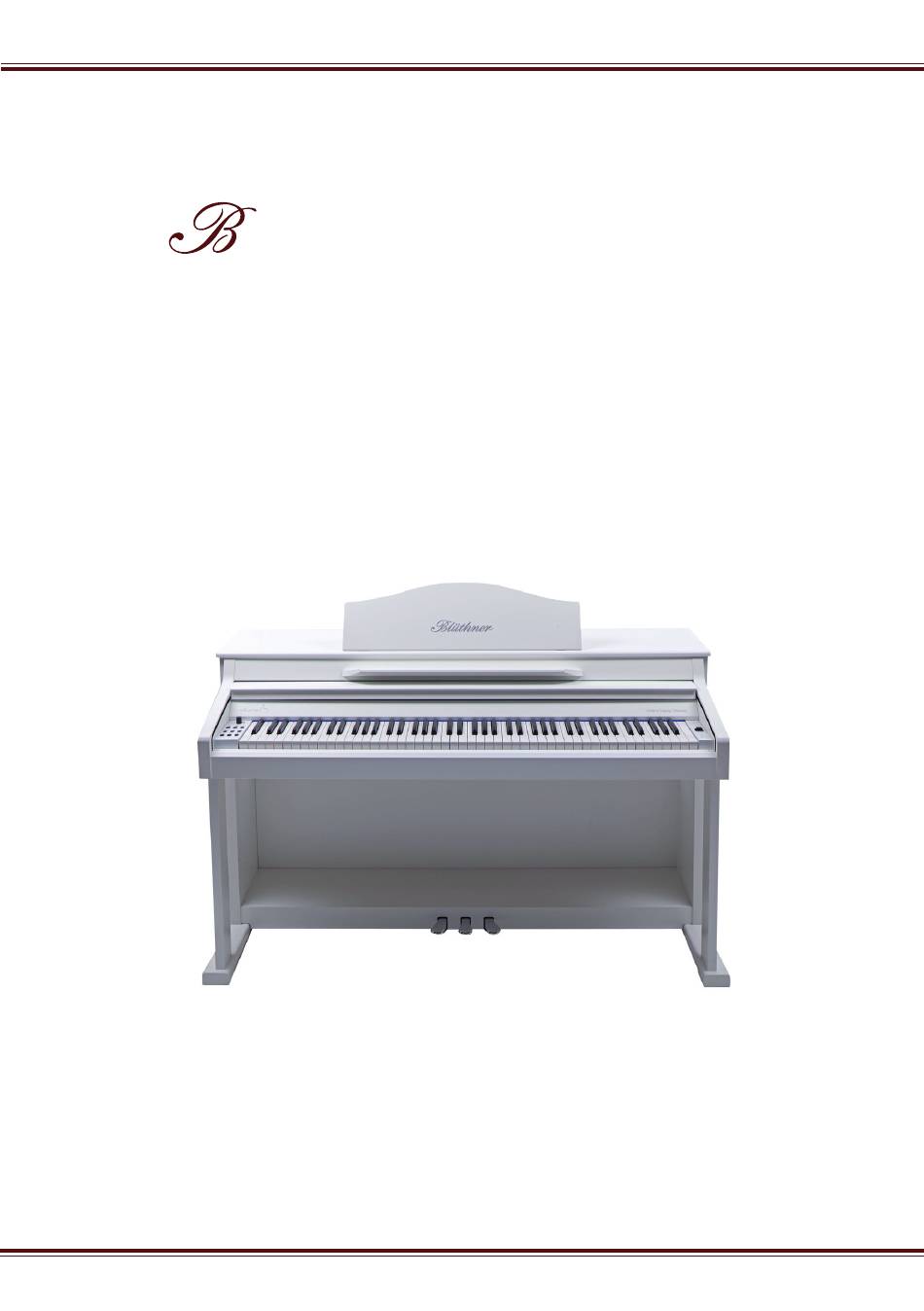

- Seite 1 lavier 1 lüthner Montage- /Aufbauanleitung lavier 1 Made in Germany...
-
Seite 2: Montage- / Aufbauanleitung Des E-Klavier
Montage- /Aufbausanleitung lüthner lavier 1 MONTAGE- / AUFBAUANLEITUNG des e-KLAVIER 1 WARNUNG! Lesen Sie bitte zuerst sorgfältig die mitgelieferte Montage-/ Aufbauanleitung, die den genauen Zusammenbau des Instrumentes beschreibt. Bei Nichtbeachten der Hinweise in der Montageanleitung kann es zu Beschädigungen kommen oder gar Verletzungen hervorrufen. - Seite 3 Montage- /Aufbauanleitung lüthner lavier 1 1. Je 2 Stück Holzdübel 6 x 35 mm (Art.-Nr. SPN 01627) in die vorgebohrten Löcher der Untersaülen stecken. 2. Die Untersaüle auf den Sockelfuss setzen und mit je einer Senkschraube 5 x 70 mm (Art.-Nr. 210175070) befestigen. Verwenden Sie dazu den beiliegenden Schraubendreher (Art.
- Seite 4 Montage- /Aufbausanleitung lüthner lavier 1 4. Die beiden vormontierten Seitenteile mit je 2 Stück Zylinderschrauben M 6 x 50 mm (Art.-Nr. -schwarz VIT 00656, weiß VIT 00657) an das Sockelteil anschrauben. Made in Germany lüthner lavier Seite 4...
- Seite 5 Montage- /Aufbauanleitung lüthner lavier 1 5. Sichtrückwand zwischen die Seiten auf die Sockelfüße setzen und mit 6 Stück Senkschrauben 4 x 80 mm (Art.-Nr. -schwarz VIT 00587, weiß VIT 00588) an das Sockelteil anschrauben. Made in Germany Seite 5 lavier lüthner...
- Seite 6 Montage- /Aufbausanleitung lüthner lavier 1 6. Metall-Rückwandwinkel mit je 3 Stück Rundkopfschrauben 3,9 x 13,5 mm (Art.- Nr. -schwarz 250990018, -weiß 250990017) an die Seite anschrauben. 7. Rückwand von hinten mit je 2 Stück Senkkopfschrauben M 4 x 20 mm (Art.-Nr. -schwarz VIT 00586, -weiß...
- Seite 7 Montage- /Aufbauanleitung lüthner lavier 1 8. Kompletten Pianokasten auf die Holzdübel in den Seiten aufsetzen, dabei die Holz- dübel der Untersäulen in die Dübellöcher im Kasten- boden stecken. 9. Beidseitig je 4 Stück Zylinder- schrauben M 6 x 50 mm (Art.-Nr. -schwarz VIT 0656, -weiß...
- Seite 8 Montage- /Aufbausanleitung lüthner lavier 1 10. Anschliessen des Pedalkabels am Anschlussfeld (Tablettboden). 11. Netzkabel anschliessen, anschalten und Spaß haben. Made in Germany lüthner lavier Seite 8...
