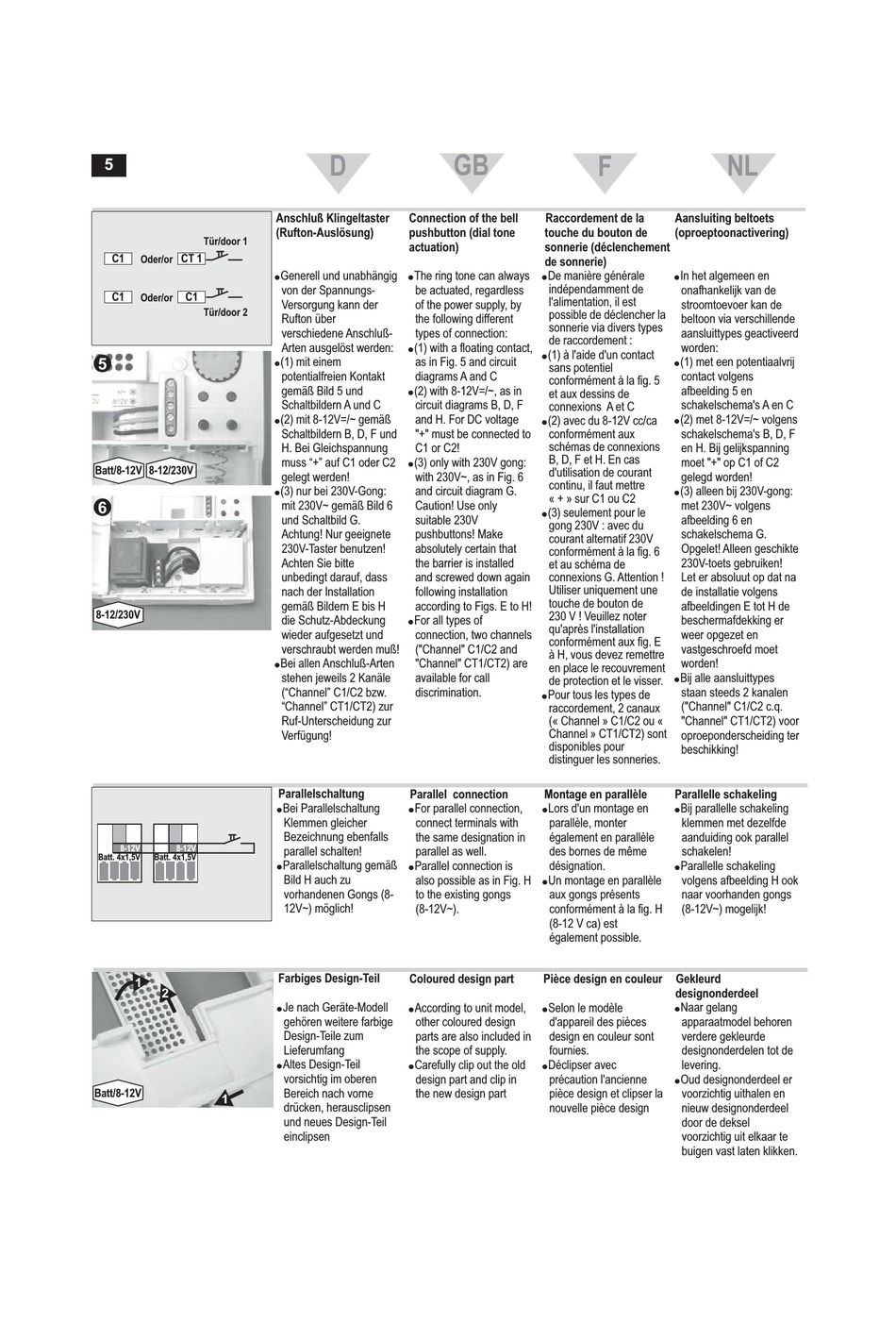

CDN CROMA 100 Installation Und Betrieb Seite 5

Werbung

5
Tür/door 1
C1
CT 1
Oder/or
C1
C1
Oder/or
Tür/door 2
5
Batt/8-12V 8-12/230V
6
8-12/230V
8-12V
8-12V
Batt. 4x1,5V
Batt. 4x1,5V
1
2
Batt/8-12V
1
D
Anschluß Klingeltaster
Connection of the bell
(Rufton-Auslösung)
pushbutton (dial tone
actuation)
!
!
Generell und unabhängig
The ring tone can always
von der Spannungs-
be actuated, regardless
Versorgung kann der
of the power supply, by
Rufton über
the following different
verschiedene Anschluß-
types of connection:
!
Arten ausgelöst werden:
(1) with a floating contact,
!
(1) mit einem
as in Fig. 5 and circuit
potentialfreien Kontakt
diagrams A and C
!
gemäß Bild 5 und
(2) with 8-12V=/~, as in
Schaltbildern A und C
circuit diagrams B, D, F
!
(2) mit 8-12V=/~ gemäß
and H. For DC voltage
Schaltbildern B, D, F und
"+" must be connected to
H. Bei Gleichspannung
C1 or C2!
!
muss "+" auf C1 oder C2
(3) only with 230V gong:
gelegt werden!
with 230V~, as in Fig. 6
!
(3) nur bei 230V-Gong:
and circuit diagram G.
mit 230V~ gemäß Bild 6
Caution! Use only
und Schaltbild G.
suitable 230V
Achtung! Nur geeignete
pushbuttons! Make
230V-Taster benutzen!
absolutely certain that
Achten Sie bitte
the barrier is installed
unbedingt darauf, dass
and screwed down again
nach der Installation
following installation
gemäß Bildern E bis H
according to Figs. E to H!
!
die Schutz-Abdeckung
For all types of
wieder aufgesetzt und
connection, two channels
verschraubt werden muß!
("Channel" C1/C2 and
!
Bei allen Anschluß-Arten
"Channel" CT1/CT2) are
stehen jeweils 2 Kanäle
available for call
("Channel" C1/C2 bzw.
discrimination.
"Channel" CT1/CT2) zur
Ruf-Unterscheidung zur
Verfügung!
Parallelschaltung
Parallel connection
!
!
Bei Parallelschaltung
For parallel connection,
Klemmen gleicher
connect terminals with
Bezeichnung ebenfalls
the same designation in
parallel schalten!
parallel as well.
!
!
Parallelschaltung gemäß
Parallel connection is
Bild H auch zu
also possible as in Fig. H
vorhandenen Gongs (8-
to the existing gongs
12V~) möglich!
(8-12V~).
Farbiges Design-Teil
Coloured design part
!
!
Je nach Geräte-Modell
According to unit model,
gehören weitere farbige
other coloured design
Design-Teile zum
parts are also included in
Lieferumfang
the scope of supply.
!
!
Altes Design-Teil
Carefully clip out the old
vorsichtig im oberen
design part and clip in
Bereich nach vorne
the new design part
drücken, herausclipsen
und neues Design-Teil
einclipsen
GB
F
Raccordement de la
touche du bouton de
sonnerie (déclenchement
de sonnerie)
!
De manière générale
indépendamment de
l'alimentation, il est
possible de déclencher la
sonnerie via divers types
de raccordement :
!
(1) à l'aide d'un contact
sans potentiel
conformément à la fig. 5
et aux dessins de
connexions A et C
!
(2) avec du 8-12V cc/ca
conformément aux
schémas de connexions
B, D, F et H. En cas
d'utilisation de courant
continu, il faut mettre
« + » sur C1 ou C2
!
(3) seulement pour le
gong 230V : avec du
courant alternatif 230V
conformément à la fig. 6
et au schéma de
connexions G. Attention !
Utiliser uniquement une
touche de bouton de
230 V ! Veuillez noter
qu'après l'installation
conformément aux fig. E
à H, vous devez remettre
en place le recouvrement
de protection et le visser.
!
Pour tous les types de
raccordement, 2 canaux
(« Channel » C1/C2 ou «
Channel » CT1/CT2) sont
disponibles pour
distinguer les sonneries.
Montage en parallèle
!
Lors d'un montage en
parallèle, monter
également en parallèle
des bornes de même
désignation.
!
Un montage en parallèle
aux gongs présents
conformément à la fig. H
(8-12 V ca) est
également possible.
Pièce design en couleur
!
Selon le modèle
d'appareil des pièces
design en couleur sont
fournies.
!
Déclipser avec
précaution l'ancienne
pièce design et clipser la
nouvelle pièce design
NL
Aansluiting beltoets
(oproeptoonactivering)
!
In het algemeen en
onafhankelijk van de
stroomtoevoer kan de
beltoon via verschillende
aansluittypes geactiveerd
worden:
!
(1) met een potentiaalvrij
contact volgens
afbeelding 5 en
schakelschema's A en C
!
(2) met 8-12V=/~ volgens
schakelschema's B, D, F
en H. Bij gelijkspanning
moet "+" op C1 of C2
gelegd worden!
!
(3) alleen bij 230V-gong:
met 230V~ volgens
afbeelding 6 en
schakelschema G.
Opgelet! Alleen geschikte
230V-toets gebruiken!
Let er absoluut op dat na
de installatie volgens
afbeeldingen E tot H de
beschermafdekking er
weer opgezet en
vastgeschroefd moet
worden!
!
Bij alle aansluittypes
staan steeds 2 kanalen
("Channel" C1/C2 c.q.
"Channel" CT1/CT2) voor
oproeponderscheiding ter
beschikking!
Parallelle schakeling
!
Bij parallelle schakeling
klemmen met dezelfde
aanduiding ook parallel
schakelen!
!
Parallelle schakeling
volgens afbeelding H ook
naar voorhanden gongs
(8-12V~) mogelijk!
Gekleurd
designonderdeel
!
Naar gelang
apparaatmodel behoren
verdere gekleurde
designonderdelen tot de
levering.
!
Oud designonderdeel er
voorzichtig uithalen en
nieuw designonderdeel
door de deksel
voorzichtig uit elkaar te
buigen vast laten klikken.
