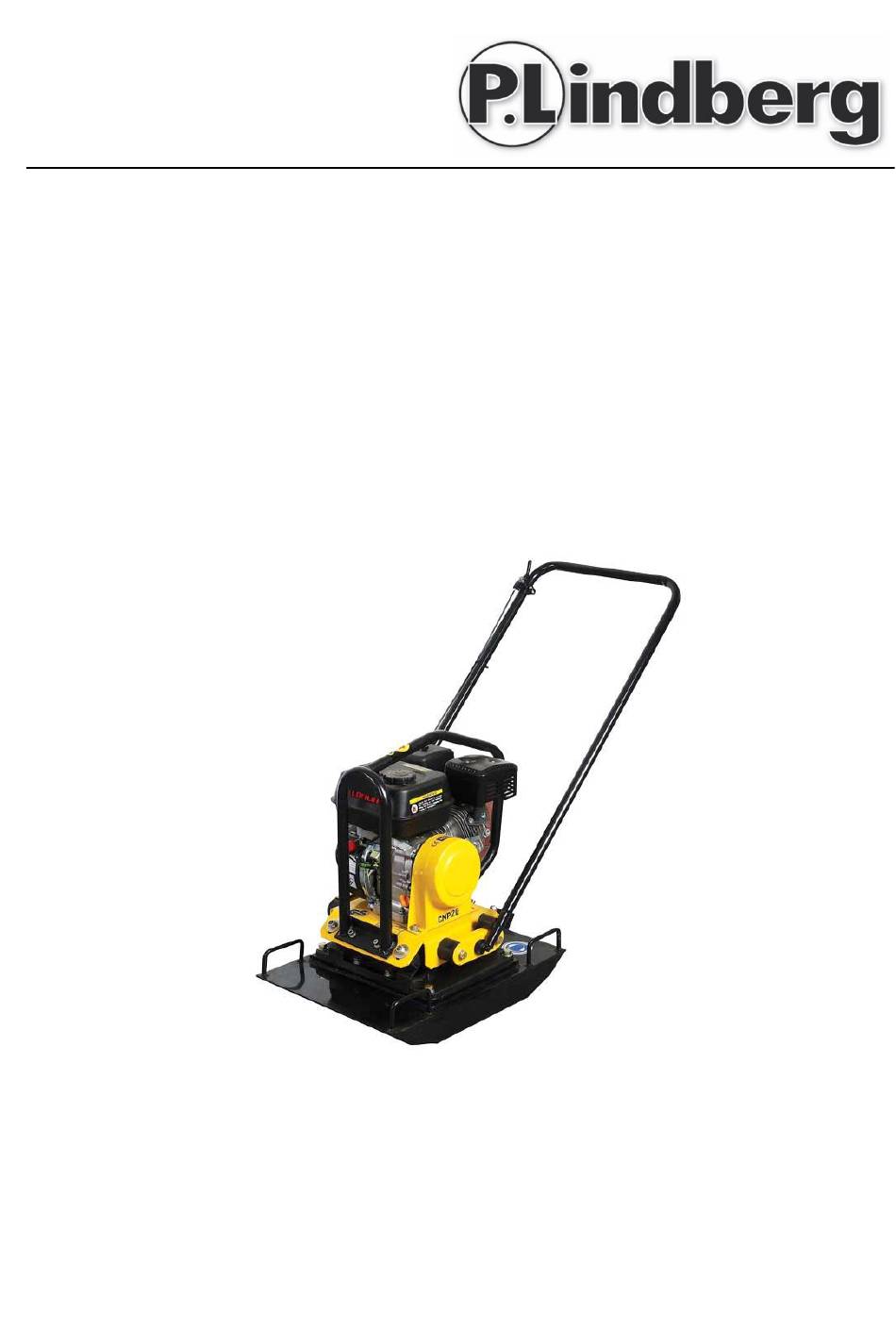

- Seite 1 Original- bedienungsanleitung Artikelnummer: 9049036 Plattenvibrator CNP20 P-Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe Tel. 03222/1097-888 Fax. 03222/1097-900 www.p-lindberg.de...
-
Seite 2: Inhaltsverzeichnis

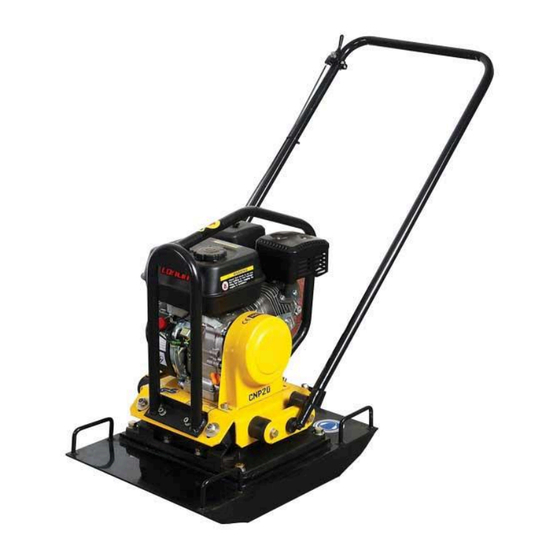

Plattenvibrator CNP 20 – Artikelnr.: 9049036 Beschreibung: Benzinbetriebener Plattenvibrator. Die Maschine ist mit Vibratorplatte, Vibrationselement, Motorplatte und Benzinmotor bestückt. Vibrator- und Motorelement sind mit starken Gummidämpfern miteinander verbunden. Der Zug wird über einen Keilriemen vom Motor auf das Vibrationselement übertragen. Und wird mit einem gummigefederten Handbügel bedient. -
Seite 3: Geräteübersicht
Geräteübersicht Plattenvibrator (CPN 20) aus verschiedenen Ansichten, ohne Handbügel. Mit Handbügel, mit Gaskabel. MAN 9049036 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenweihe E-Mail: kontakt@p-lindberg.de... -
Seite 4: Sicherheit
Sicherheit Lesen Sie vor der Verwendung diese Bedienungsanleitung. Bei der Bedienung dieser Maschine müssen Gehörschutz und Sicherheitsschuhe verwendet werden. Die Maschine darf von derselben Person max. zwei Stunden am Stück bedient werden. Darf nicht von Personen unter 18 Jahren verwendet werden. ... -
Seite 5: Übersichtszeichnung
Übersichtszeichnung: Choker Gashebel Benzinhahn Aus-Schalter Ölstöpsel Startgriff Wartung Die tägliche Reinigung und Wartung haben Einfluss auf Funktion und Lebensdauer der Maschine. Sorgen Sie daher stets für die Reinigung und Wartung der Maschine. Die Maschine sollte bei Regen nicht verwendet werden. Sie sollte stets trocken aufbewahrt werden. -
Seite 6: Technische Daten
Technische Daten CNP 20 Motor Luftkühlung, 4-Takt, 1 Zyl. Zugstarter Motortyp Loncin. 4,0 kW, 6,5 PS Motoröl Menge: 0.7 Liter Typ: 10W40 oder 15W40 Gewicht 90 KG Vibrationsfrequenz 7.000 vpm (Vibrationen pro Minute) Zentrifugalkraft 19,8 KN Arbeitsgeschwindigkeit 45 cm/Sek. Kapazität 77 m²/t Plattenabmessungen 61 X 46 cm. -
Seite 7: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern. MAN 9049036 DE V1 P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de Tel.: 03222/1097-888 D-24969 Großenweihe E-Mail: kontakt@p-lindberg.de...
