Inhaltszusammenfassung für P.Lindberg SPARK 45

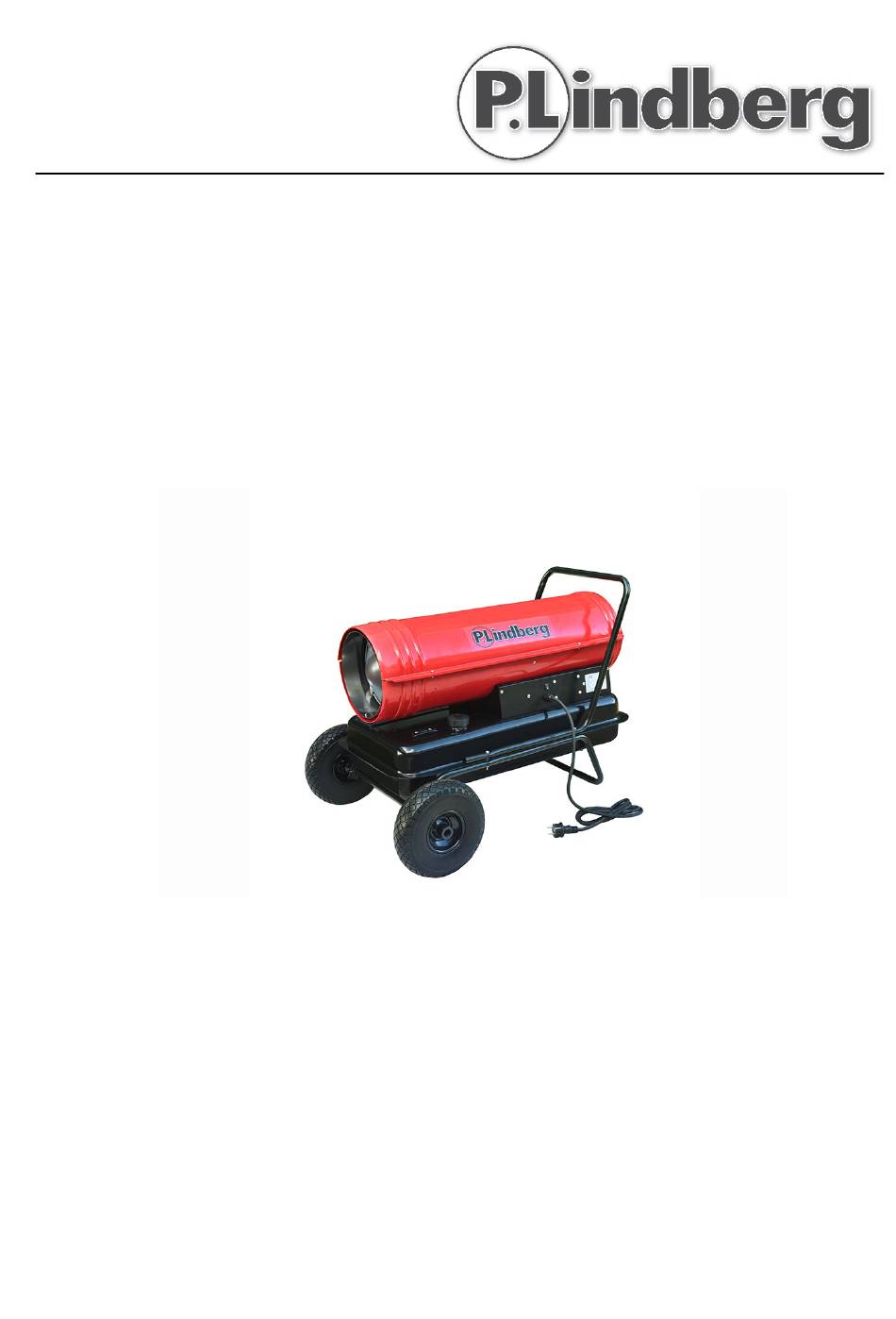

- Seite 1 Originalbedienungsanleitung Artikelnummer: 9055762 Heizkanone SPARK 45 Flensburgerstr. 3 - D-24969 Großenwiehe Tel. +03222 1097-888 Fax +03222 1097-900 www.p-lindberg.de...
-
Seite 2: Inhaltsverzeichnis

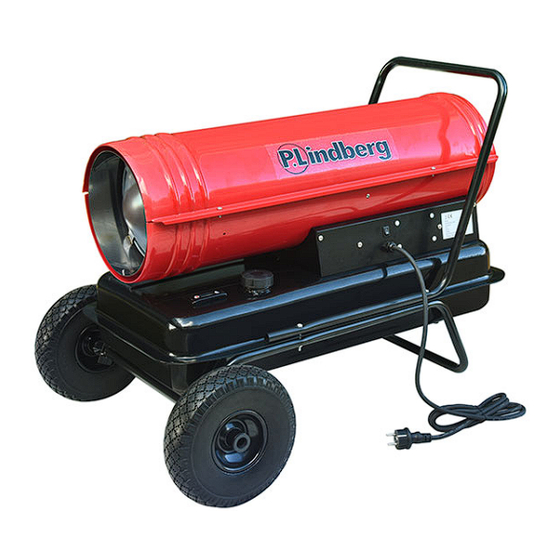

Heizkanone - Artikelnr. 9055762 Beschreibung: Mobile mit Öl betrieben Heizkanone mit direktem Brenner (ohne Schornstein). Einsatzbereiche: Für das Beheizen der Umgebung. Zweckmäßige Verwendung: Darf ausschließlich wie in diesem Handbuch beschrieben verwendet werden. Jegliche andere Art der Verwendung wird als falsch angesehen. -
Seite 3: Sicherheitsanweisungen
Sicherheitsanweisungen LESEN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG, BEVOR SIE DIE HEIZKANONE AUFSTELLEN UND ZUM ERSTEN MAL BENUTZEN. Halten Sie stets die gültige Gesetzgebung und die Sicherheitsvorschriften ein. Die falsche Verwendung des Geräts kann zu Verletzungen bei Personen und Tieren sowie zu Sachschäden führen – seien Sie äußerst vorsichtig. Das Gerät darf nur in Räumen mit guter Belüftung, die konstant mit frischer Luft versorgt werden, verwendet werden. -
Seite 4: Beschreibung Des Geräts
Abstand über der 1,50 m Abstand zum 3,00 m Heizkanone: Warmluftausgang (vorne): Beschreibung des Geräts Es handelt sich um eine diesel- oder heizölbetriebene Heizkanone mit Kompressor, Brenner und offener Brennkammer. Ohne Schornstein. Der Kompressor gibt unter Druck an der Düse Luft ab. Die Luft erzeugt eine Saugwirkung, die den Brennstoff aus dem Tank saugt. -
Seite 5: Technische Daten
Technische Daten Nominelle Heizleistung (kW) Leistung (kcal/Stunde) 37.000 Luftmenge (m /Std.) 1.05 Max. Brennstoffverbrauch (L/Std.) 3,64 Stromanschluss (V) AC 230/50 Hz Motor (W) Tankgröße (Liter) Abmessungen (mm) L935 x B485 x H540 Gewicht (kg) Kompressordruck (bar) 0,30 – 0,40 MAN Heizkanone 9055762 DE V1 P. -
Seite 6: Montageanleitung
Montageanleitung Die Heizkanone wird mit Rad und Griff geliefert. Diese Teile werden gemeinsam mit dem übrigen Zubehör in der Transportverpackung geliefert. Siehe unten, wie das Gerät zusammengebaut wird: Montieren Sie die Achse (4) auf dem Fahrgestell (3). Montieren Sie die Abstandsscheiben (9), das Rad (5) und den Bolzen (10) an der Achse (4). -
Seite 7: Bedienungsanleitung
Bedienungsanleitung Das Gerät muss vor jeder Inbetriebnahme kontrolliert werden, um sicherzustellen, dass es in einem guten und betriebssicheren Zustand ist. Inbetriebnahme Füllen Sie den Brennstofftank mit reinem Diesel oder Heizöl auf. Schließen Sie den Stecker an eine 230V 50 Hz Steckdose mit Erdung an. In einigen Fällen kann es notwendig sein, den Stecker zu tauschen. -
Seite 8: Wartung
Wartung Das Gerät muss je nach Arbeitsbedingungen regelmäßig, mindestens aber einmal jährlich, überprüft werden. DIE IN DIESEM ABSCHNITT BESCHRIEBENEN WARTUNGSARBEITEN DÜRFEN NUR VON FACHPERSONAL DURCHGEFÜHRT WERDEN. VERWENDEN SIE NUR ORIGINALERSATZTEILE. Ventilator Reinigen Sie den Ventilator mit einem Tuch, das mit Heizöl oder einem milden Reinigungsmittel befeuchtet worden ist. -
Seite 9: Elektroden
Elektroden Reinigen Sie die Elektroden zwei Mal jährlich oder alle 300 Betriebsstunden. Kontrollieren Sie außerdem, dass die Einstellungen mit denen der Abbildung übereinstimmen. Wechseln Sie die Elektroden aus, wenn diese beschädigt sind. Einstellen des Kompressordrucks Entfernen Sie den Druckmessungsstecker vom Filterende der Abdeckung. Verwenden Sie einen Druckmesser mit einer Präzision von mindestens 0,02 bar. -
Seite 10: Fehlersuche
Fehlersuche Problem Ursache Lösung Der Motor startet nicht Kein Strom oder zu Kontrollieren Sie die geringe Spannung. Stromversorgung. Überprüfen Sie, ob die Sicherungen in Ordnung sind – tauschen Sie diese bei Bedarf aus. Defekte Stromleitung. Überprüfen – bei Bedarf austauschen. Defekter Überprüfen –... - Seite 11 Sie diese falls notwendig aus. Zu lange Flamme/Die Zu geringer Luftdurchfluss Kontrollieren Sie das Flammen kommen aus in der Brennkammer. Gebläse. dem Auslass Zu hoher Kontrollieren Sie den Kompressordruck. Druck. Reduzieren Sie den Druck auf den empfohlenen Wert. Die Heizkanone springt Verschmutzte oder Kontrollieren Sie, ob die an, es kommt eine...
-
Seite 12: Schaltplan
Schaltplan MAN Heizkanone 9055762 DE V1 P. Lindberg GmbH Flensburgerstr. 3 www.p-lindberg.de Tel.: +03222 1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de... -
Seite 13: Explosionszeichnung
Explosionszeichnung MAN Heizkanone 9055762 DE V1 P. Lindberg GmbH Flensburgerstr. 3 www.p-lindberg.de Tel.: +03222 1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de... -
Seite 14: Komponentenliste
Komponentenliste Anza Beschreibung Anza Nr. Beschreibung Sperrsplint Schraube für Verkleidung Rad Ø190 mm Grill Abstandsscheibe Motor, komplett 41-1 Fuß Ø20 mm Mutter Achse Ø20x530 mm 41-2 Schraube Griff Ø20 mm 41-3 Mutter 41-4 Griffmutter Feder 41-5 Federscheibe Kugellager Flache Dichtung 41-6 Schaumfilter Schraube für Verkleidung zur... - Seite 15 Federplatte Fotozelle Flache Dichtung Stützelement für Fotozelle Motorstütze Niete Hintere Platte Mutter für Verkleidung Innenrohr Ø215*430mm Schraube für Verkleidung Außenrohr Ø240*500mm Obere Platte Vordere Platte MAN Heizkanone 9055762 DE V1 P. Lindberg GmbH Flensburgerstr. 3 www.p-lindberg.de Tel.: +03222 1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
-
Seite 16: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern. MAN Heizkanone 9055762 DE V1 P. Lindberg GmbH Flensburgerstr. 3 www.p-lindberg.de Tel.: +03222 1097-888 D-24969 Großenwiehe E-Mail: kontakt@p-lindberg.de...
