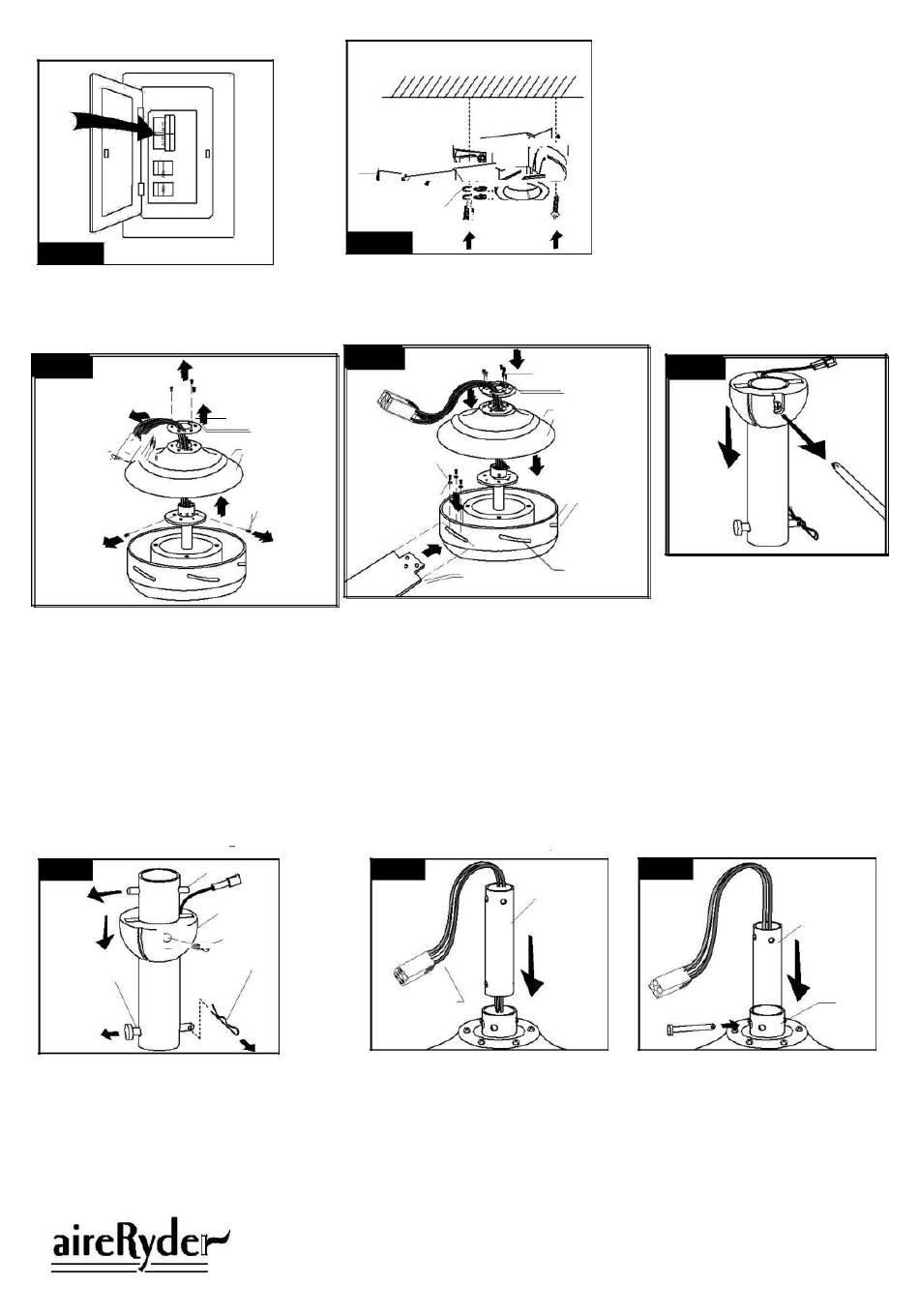

aireRyder Ursa Installationsanleitung Seite 9

Fig.1
Schalten Sie den Stromkreis an der
Sicherung im Sicherungskasten
spannungsfrei.
Fig.3.3
Motorkabel Gehäuseoberteil
Entfernen Sie die drei Gehäuseschrauben
und die zwei Hülsenschrauben. Geben Sie
Acht, dass die Schrauben oder
Unterlegscheiben nicht in das Gehäuse fallen.
Schieben Sie den Schraubenring und das
Gehäuseoberteil nach oben, bis diese nicht
mehr im Weg sind.
Fig.6
Deckenstangebolzen
Kugelaufhängung
Sicherungsclip
Sicherungsbolzen
Schieben Sie den Stift aus dem
Verlängerungsstab. Entfernen Sie
die Schraube des Erdungskabels.
Entfernen Sie den Sicherungsstift
und entfernen Sie den Aufhängungsstift.
Entfernen Sie die Kugelaufhängung.
F A N C O
171225
M ont agebügel
Unterlegscheibe
Federring
Fig.2
.4
Fig.4
Gehäuseschrauben
Schraubenring
Motorblattschraube mit
Gummi-Unterlegscheibe
Motorblattschraube mit
Hülsenschraubesc r
Gummi-Unterlegscheibe
Fügen Sie das Rotorblatt durch den Schlitz im
Geräte-Mittelteil. Bringen Sie die Löcher in
Deckung und schrauben Sie das Rotorblatt and
den Motor mit Hilfe der Motorblattschrauben und
Gummi-Unterlegscheiben. Wiederholen Sie dies
mit den restlichen Rotorblättern. Bringen Sie das
Gehäuseoberteil und den Schraubenring wieder
and das Gerät zurück und befestigen Sie es
mit den drei Gehäuseschrauben.
Fig.7
Schraube
Ziehen Sie die Motorkabel durch
den Verlängerungsstab.
Stift am
Montag¬ebügel
Gehäuseschrauben
Schraubenring
Gehäuseoberteil
Geräte-Mittelteil
Schlitz
Rotorblatt
Deckenstange
Motorkabel
Befestigen Sie den Montage bügel an
einem Decken balken oder anderen
tragenden Element der Decke mit zwei
Schrauben, Feder ringen und Unterleg
scheiben.
Hinweis: Bei der Anbringung and
Schrägdecken muss der Montage bügel
so montiert sein, dass der Stift am
Montag ebügel nach oben zeigt.
Fig..55
Entfernen Sie die Schraube der
Kugelaufhängung und schieben Sie dann
die Kugelaufhängung nach unten.
Fig.8
Fügen Sie den Verlängerungsstab in
die Buchse. Stecken Sie den
Aufhängungsstift durch die Öffnungen
in der Buchse und dem Verlängerungsstab.
Deckenstange
Hülse
3
