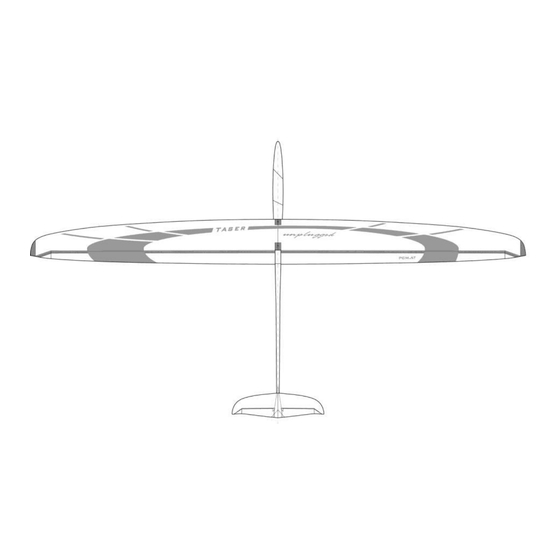

PCM TASER Bauanleitung
Segler unplugged
september 2013
modellmarkt24.ch
Verwandte Anleitungen für PCM TASER
Inhaltszusammenfassung für PCM TASER
- Seite 1 Taser unplugged Bauanleitung September 2013 Spannweite [mm]: 2000 Fluggewicht [g]: ab 400 Profil: AG 455ct-02f AG47ct-02f von Mark Drela BAUANLEITUNG Segler TASER unplugged www.pcm.at www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Inhaltsverzeichnis
Taser unplugged Bauanleitung September 2013 INHALT DATEN 1. Bausatz – Inhalt 2. Was brauche ich zusätzlich? 3. Elektronische Ausstattung 4. Einstelldaten FERTIGSTELLEN DES MODELLS 5. V-Leitwerk 6. Rumpf 7. Anlenkung Querruder 8. Tuning 9. Antenneneinbau SONSTIGES 10. Checkliste vor dem Start 11. -
Seite 3: Daten
Taser unplugged Bauanleitung September 2013 DATEN 1. Bausatz – Inhalt Rumpf + Haube Tragfläche, 2-teilig, + Flächen-Verbinder V-Leitwerk Servobrett Hebel für Höhen-/Seitensteuerung, 2 Stk. Hebel für Querruder/Klappen, 4 Stk. Bowdenzug-Überschub-Rohr Kohlerohr als Stückelung für Schubstange Kohledeckel, 4 Stk., für Flächenservos Kevlar-Vorfach für Steuerung Höhen-/Seitenruder... -
Seite 4: Einstelldaten
Taser unplugged Bauanleitung September 2013 4. Einstelldaten Schwerpunkt: 60-68mm (gemessen von der Nasenleiste der Tragfläche nach hinten) Sitzt der Schwerpunkt weiter vorne, kann man Thermik besser von Böen unterscheiden, und der Flieger liegt ruhiger in der Luft. (Wölbklappe 0°, Höhenruder 1,8° gezogen) Querruderausschlag (rumpfseitig gemessen, bzw. - Seite 5 Taser unplugged Bauanleitung September 2013 Landestellung (rumpfseitig gemessen, bzw. an tiefster Stelle) Zur besseren Steuerbarkeit Seitenruder und Klappen zu Querruder dazumischen, dabei so viel Ausschlag wie möglich geben Snap Flap (rumpfseitig gemessen, bzw. an tiefster Stelle) Höhenruder (an tiefster Stelle gemessen)
-
Seite 6: Fertigstellen Des Modells
Taser unplugged Bauanleitung September 2013 FERTIGSTELLUNG DES MODELLS Allgemeines zum Leichtbau HLG-Modelle bzw. Leicht-Segler sind so konstruiert, dass sie bei möglichst wenig Gewicht den Beanspruchungen des Starts, des Flugs und der Landung standhalten. Alle Bauteile werden unter diesen Gesichtspunkten auf das Minimum dimensioniert und möglichst material-sparend gefertigt. -
Seite 7: V-Leitwerk
Taser unplugged Bauanleitung September 2013 5. V-Leitwerk Zuerst werden die Ruderhebel am unteren Ende der Ruder aufgeklebt, sodass das Loch des jeweiligen Hebels genau über der Scharnierlinie liegt. Das Leitwerk wird nun auf das Rohr aufgesetzt und dort verklebt. Vor der Verklebung sollte die Ausrichtung des... - Seite 8 Taser unplugged Bauanleitung September 2013 Wenn das Leitwerk korrekt ausgerichtet ist, lässt man von beiden Seiten dünnflüssigen Sekundenkleber in die obere und untere Klebestelle rinnen. Torsionsfeder für die Ruder Die Drähte werden für den Einbau in die Ruder lt. Zeichnung gebogen.
-
Seite 9: Rumpf
Taser unplugged Bauanleitung September 2013 6. Rumpf Um die volle Festigkeit des Rumpfes zu erlangen, ist der kraftschlüssige Einbau des Servobretts unbedingt notwendig! Bevor das Servobrett in den Rumpf geklebt wird, müssen die Klebestellen im Rumpf gut aufgeschliffen werden. Die Randstellen des Bretts sind mit Sekundenkleber zu härten. -
Seite 10: Anlenkung Querruder
September 2013 7. Anlenkung Querruder / Klappen Die Querruder sind noch nicht zerschnitten. Somit hat man noch die Möglichkeit den Taser auch nur mit Flaperon zu bauen. Wenn man doch einen 4-Klappenflügel wünscht, kann man das Ruder beim angegebenen Maß teilen. - Seite 11 Taser unplugged Bauanleitung September 2013 Das Anlenkloch des Hebels sollte etwas vor der Scharnierlinie sitzen. Der Hebel wird mit UHU 300 endfest oder Pattex Stabilit eingeklebt. (Foto des X-tend) Nun kann die Stahl- Schubstange eingefädelt werden. Der zweite Teil des Stahldrahts wird ins Servo eingehängt...
-
Seite 12: Tuning
Taser unplugged Bauanleitung September 2013 8. Tuning Um den Übergang zwischen Querruder und Rumpf zu optimieren, können die mitgelieferten Grenzschichtzäune innerhalb der dafür vorgesehenen Vertiefungen eingeklebt werden. Fertig montierte Grenzzäune Als Mitnehmer für die äußeren Querruder-Enden (Dreiecke) kann man einen 1 mm Stahldraht in die Querruderklappe einkleben. - Seite 13 Taser unplugged Bauanleitung September 2013 …oder mit dem beigelegten Kohle-Plättchen. Der Kohleteil wird auf den Rumpfteil, der zwischen den Querrudern liegt, aufklebt. (Hier zu sehen am Fireworks 4 carbon lite.) Die Fläche wird dann bei der Montage von vorne eingefädelt.
-
Seite 14: Antenneneinbau
Taser unplugged Bauanleitung September 2013 9. Antennen-Einbau Für einen ungestörten Empfang muss ein Teil der Antenne außerhalb des Kohle-Rumpfes geführt werden. Eine einfache Verlegung ist das Abspannen der Antenne auf das Leitwerk. Die Antenne wird dazu kurz hinter der Tragfläche aus dem Rumpf geführt. -
Seite 15: Sonstiges
Kein Zittern der Ruder mit eingefahrener Antenne am Sender bei einer Entfernung von 60m 11. Hinweise zum Gebrauch Der Taser ist teilweise aus Sicht-Kohlefaser gefertigt. Um eine Überhitzung zu vermeiden, sollte der Flieger nicht für längere Zeit der direkten Sonneneinstrahlung ausgesetzt werden.
