Bild 2
Typenschild
Die technischen Daten ihrer
Behälterausführung entnehmen
Sie bitte dem Typenschild Pos. 12.
Technische Daten, Ausrüstung
Die Behälter werden in stehender Ausführung, aus Stahl, mit Außenbeschichtung und
austauschbarer Membran geliefert. Der Versand erfolgt liegend, verpackt auf
Einwegpalette.
Behälterkennwerte
Entsprechend DIN 4807-5 erfolgt die Herstellung und Prüfung des Gefäßes nach der
DruckbehV. Die Membrane entspricht den Anforderungen nach DIN 4807-3 und DIN
4807-5.
Maximaler Betriebsüberdruck:
Maximale Betriebstemperatur:
Baumustergeprüft, Prüf-Nr.:
oder TÜV-Einzelabnahme bei Sonderausführungen
Maximale Wasseraufnahmemenge: 60% v. Nenninhalt
Maximal zulässiger Gasvordruck im Lieferzustand: 6 bar
Der hochwertige Membranwerkstoff Butylkautschuk gewährleistet eine geringe
Permeabilität (Gasdurchlässigkeit), die innerhalb der vorgesehenen Gefäßfunktion praktisch
vernachlässigt werden kann.

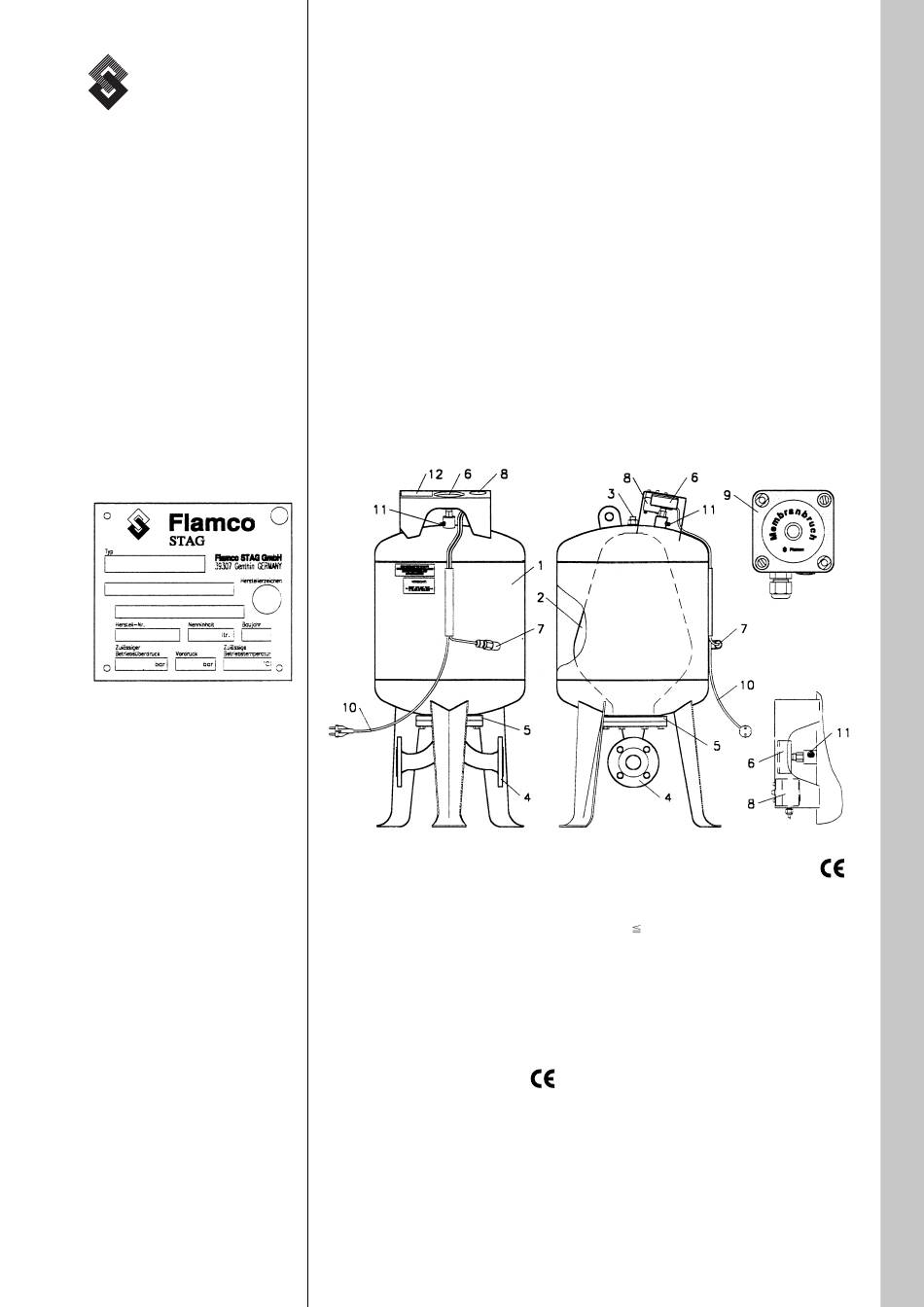

Bauteile und Lieferumfang

Bild 1
6353
6352
1 Gefäß aus Stahl, Außenbeschichtung Farbton
gelbgrün
2 Butyl-Membrane, KTW-C/W270
3 Membranbefestigung (ab 600 Liter innerhalb
des Gefäßes)
4 Systemdoppelanschluß, Innenbeschichtung
nach DIN 4753-4, Durchflußrichtung
wahlweise
OPTION, Ausführung in Edelstahl 1.4301
5 Besichtigungsöffnung (ab 600 Liter unten und
oben)
6 Manometer mit Gasrücktrittssicherung,
Gefäßanschluß Rp3/8 DIN 2999-1
7 Sensor für Membranbruch, einschließlich
Signalleitung
8 Membranbruchanzeige, Basisgerät, optische
Anzeige durch LED rot bei Membranbruch
Nennspannung: 230V 50 Hz
Nennstrom: 9mA (2VA)
Schutzgrad: IP65
10 und 16 bar
70°C/343 K (Gefäß und Membrane)
ZU 295/12 bei 10 bar Ausführung
Prüf-Nr.: ZU 295/13 bei 16 bar Ausführung
9 Zubehör, Fernanzeige für Membranbruch,
10 Elektrozuleitung, Spannungsversorgung für
11 Gasfüllventil, Prüfanschluß
12 Typenschild
4
Zubehör
Anordnung ab
180 bis 3000 Liter
Erweiterungsmodul
Eingang: 5V DC aus
Spannungsversorgung des Basisgerätes.
Nennstrom: ca. 100 mA
Leitungsquerschnitt 2x1,5 2 bei Leitungslänge
500 m. Installation bauseits.
Ausgang: Belegbare potentialfreie
Kontakte, Öffner und Schließer
Nennstrom max.: 8 A
Nennspannung: 230 V AC
Installation bauseits.
Basisgerät und Fernanzeige
Länge der Zuleitung mit Stecker 10A 250V
VDE: 6m (ab Ausgang Basisgerät)
