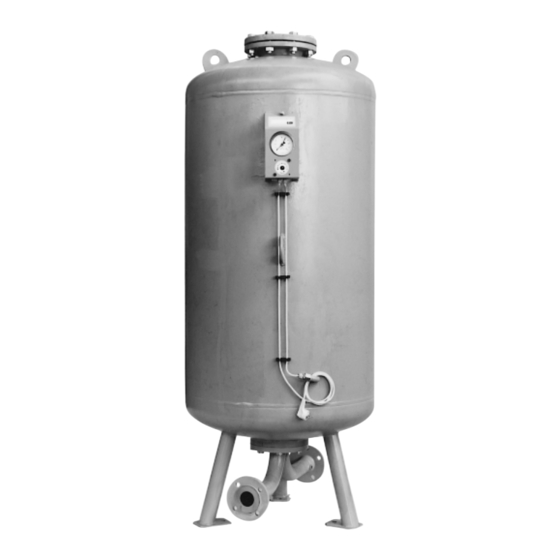

flamco Airfix D-E 50 Installations- Und Bedienungsvorschrift
Membranausdehnungsgefäß
Vorschau ausblenden
Andere Handbücher für Airfix D-E 50:
- Montage- und bedienungsanleitung (14 Seiten)
Verwandte Anleitungen für flamco Airfix D-E 50
Inhaltszusammenfassung für flamco Airfix D-E 50
- Seite 1 Flamco Airfix D-E Flexcon Installations- und Bedienungsvorschrift 6442-EPS © 1999, Flamco...
- Seite 2 Stand bei Drucklegung. Sie beinhalten unsere gegenwärtigen Erkenntnisse und Erfahrungen nach bestem Wissen. Technische Änderungen aus der Weiterentwicklung des in dieser Installations- und Bedienungsvorschrift dargestellten Flamco-Produktes behalten wir uns vor. Daher können aus den technischen Daten, Beschreibungen und Abbildungen keine Ansprüche hergeleitet werden.
-
Seite 3: Inhaltsverzeichnis
Flamco Installations- und Betriebsvorschrift Flexcon Sehr geehrter Kunde, mit dem Airfix D-E Membranausdehnungsgefäß haben Sie ein Flamco Qualitätserzeugnis Flamco FLEXCON GmbH erworben. Berliner Chaussee 29 39307 Genthin Dieses Ausdehnungsgefäß bietet Betriebssicherheit und Einfachheit in der Montage. Telefon (Zentrale) 03933/952-0 Telefax (Zentrale) 03933/952-222 Im nachstehenden Text finden Sie technische Angaben, Hinweise und Erläuterungen, die... -
Seite 4: Technische Daten, Ausrüstung
Flamco Technische Daten, Ausrüstung Flexcon Die Behälter werden in stehender Ausführung, aus Stahl, mit Außenbeschichtung und austauschbarer Membran geliefert. Der Versand erfolgt liegend, verpackt auf Einwegpalette. Behälterkennwerte Entsprechend DIN 4807-5 erfolgt die Herstellung und Prüfung des Gefäßes nach der DruckbehV. Die Membrane entspricht den Anforderungen nach DIN 4807-3 und DIN 4807-5. -
Seite 5: Behälterabmessungen, Kennwerte Gefäßanschluß
Flamco Behälterabmessungen, Kennwerte Gefäßanschluß Flexcon Angegebene Maße sind Nennwerte. Tabelle 1 Hauptkennwerte Gesamt- Behälter- Größte Höhe Besicht.-Öffnung Gewicht inhalt durchmesser ø mm Liter 10 bar 16 bar oben unten 10 bar 16 bar Airfix D-E 0050 0050 0450 0845 0845 –... -
Seite 6: Arbeitsweise
Flamco Arbeitsweise Flexcon Das Membranausdehnungsgefäß AIRFIX D-E beinhaltet einen Gasraum zwischen Behälterinnen- und Membranaußenfläche sowie einen Wasserraum innerhalb der Membrane. Der Gasraum wird in Abhängigkeit von Anlagenkennwerten auf den erforderlichen Druck eingestellt. Eine Druckerhöhung im Wasserraum verdichtet das Gasvolumen und füllt die Membrane, während eine Druckverringerung zur Wasserabgabe führt. -
Seite 7: Montage Und Installation
1420 2210 2680 3890 Der Betrieb des AIRFIX D-E 50-3000 Liter in Druckerhöhungsanlagen und als Druckstoßdämpfer erfordert eine Befestigung unabhängig vom Einsatzfall. Bei anderen Anwendungen (siehe auch Seite 6) ist eine Befestigung ab einschließlich 300 Liter vorzusehen. Angaben über vorhandene Maße für den Fußanschluß enthält Tabelle 2 auf Seite 5. -
Seite 8: Elektroanschluß Membranbruchanzeige, Bauseits
Flamco Elektroanschluß Membranbruchanzeige, bauseits Flexcon Die AIRFIX D-E werden mit installierter Membranbruchanzeige geliefert (siehe auch Seite 4, Technische Daten). Dieses Gerät ist mit vorhandener Stecker-Anschlußleitung an eine Wand- oder Kupplungssteckdose 10A 250V AC VDE anzuschließen. Wird die Fernanzeige als Ergänzungsmodul zum Basisgerät verwendet, so ist die Installation gemäß... - Seite 9 Flamco Installation Flexcon Es gelten die für den entsprechenden Einsatzfall und Aufstellungsort verbindlichen Vorschriften. Zusätzlich sind die nachstehenden, allgemeinen Regeln zur Installation zu berücksichtigen. • Der Systemdoppelanschluß ist als Verbindung zur Anschlußleitung herzustellen. Beachten Sie, daß der Behälter bei jeder Anwendung nach DIN 4807-5 im Durchfluß zu betreiben ist.
- Seite 10 Flamco Bild 12 Einbauschema für Trinkwassererwärmungsanlagen Flexcon Entnahmestellen Kaltwasser Kaltwasserzulauf Verbrauchsleitungen 6372 1 Trinkwasseranschlußleitung 9 Entleerungseinrichting 2 Wasserzähleranlage 10 Absperreinrichtung, gegen 3 Rückflußverhinderer unbeabsichtigtes Schließen gesichert 4 Filter (z.B. Kappenventil mit Draht und Plombe) 5 Druckminderer mit Prüfanschluß 11 Sicherheitsventil 6 Absperrarmatur 12 Speicher-Wassererwärmer...
-
Seite 11: Inbetriebnahme
3 Anschluß Membranbruchsonde 4 Membranbefestigung oben bzw. Behälterflansch oben ab Airfix D-E 600 Liter. • Funktionsprüfung der Ausrüstungsteile. Verwenden Sie Ersatz- oder Zubehörteile mit Flamco- Freigabe. Verhindern Sie eigenmächtige Umbauten und Veränderungen am Flamco-Lieferumfang. • Überprüfung des äußeren Zustandes auf Beschädigung und Korrosion. -
Seite 12: Anlage I
Flamco Anlage I Flexcon Airfix D-E-Anwendungen in Anlagen mit mittelbarem Anschluß oder Gefäßinstallationen in NICHT-TRINKWASSER führenden Leitungen. Bild 14 Diese Installationsart ist NICHT IM GELTUNGSBEREICH DER DIN 4807-5 und kann bei Erfordernis mit einem nicht durchströmten Monoanschluß ausgeführt werden (Installation in der Stichleitung oder im Nebenschluß).
