- Seite 1 rtfm. read first - then unpack Zuerst Lesen - dAnn AusPAcKen d’ABord Lire - ensuite deBALLer BiKe mAnuAL...
- Seite 2 Welcome to good times. yt-industries.com...

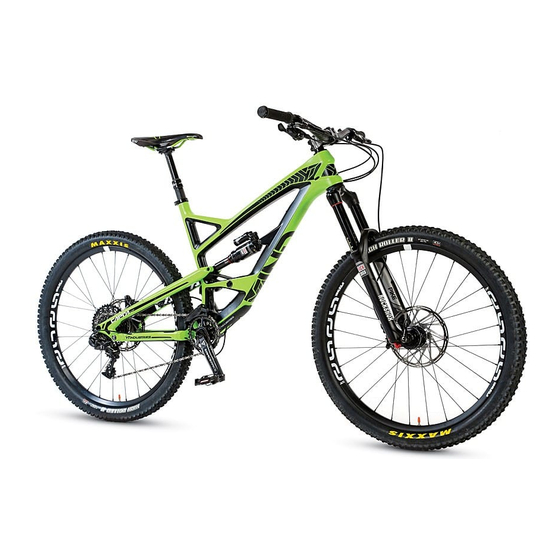

- Seite 3 RAHMEN / FRAME / CADRE FEDERGABEL / SUSPENSION FORK / FOURCHE Oberrohr / Toptube / Tube Supérieur Unterrohr / Downtube / Tube Oblique Gabelkopf / Crown / Té Sitzrohr / Seattube / Tube de selle Standrohr / Stanchions / Plongeur Kettenstrebe / Chainstay / Base Tauchrohr / Casting / Fourreaux Sitzstrebe / Seatstay / Hauban...
- Seite 4 MONTAGE WERKZEUG ASSEMBLY TOOLS OUTILS DE MONTAGE Drehmomentschlüssel Inbusaufsatz Gr. 5 und 6 Torque wrench with Allen key adapter size 5 and 6 Clé dynamométrique avec insert Clé Allen, taille 5 et taille 6 Inbus Größe 5 und Größe 6 Allen key size 5 and 6 Clé...
-
Seite 5: Sicherheitshinweise
AUFBAUANLEITUNG Herzlichen Glückwünsch zu deinem neuen Bike und vielen Dank, dass du dich für YT INDUSTRIES entschieden hast. SICHERHEITSHINWEISE: Ein Mountainbike ist ein technisches Sportgerät, das funktionieren soll, um dauerhaft Freude zu bereiten. Daher wird vom Nutzer für Aufbau und Wartung ein technisches Grundwissen und handwerkliches Geschick vorausgesetzt. - Seite 6 AUFBAUANLEITUNG SCHRITT SCHRITT SCHRITT SCHRITT SCHRITT SCHRITT TOPBOX ENTFERNEN LAUFRÄDER AUSPACKEN RAHMEN AUSPACKEN Durchtrenne die Verpackungsbänder mit einem Seitenschneider Hebe die Laufräder nach oben aus dem Karton raus. Jetzt kannst du dein Bike nach oben aus der BIKEBOX ziehen. oder Cutter. b b b Stelle die Laufräder dann auf die Seite, an einen sicheren Platz.
- Seite 7 Montiere den Lenker am Vorbau (Inbus 4mm). Besondere Vorsicht und genaues Arbeiten ist bei Carbonlenkern notwendig. RaceFace Direct Mount RaceFace Direct Mount YT Industries Direct Mount YT Industries Direct Mount d d d Ziehe die Schrauben schrittweise, mit jeweils nur einer Umdrehung, über Kreuz an.
- Seite 8 AUFBAUANLEITUNG SCHRITT SCHRITT SCHRITT SCHRITT LAUFRÄDER ENTPACKEN SCHALTWERKSMONTAGE a a b b Durchtrenne mit einem Seitenschneider die Kabelbinder Drehe den Schaltwerkkäfi g nach vorne, indem du den Körper mit einer Montiere das Schaltwerk mithilfe des Torx T25 (bei 1x11) und entferne die Kartonage. Hand fest hältst und mit der anderen Hand den Käfi...
- Seite 9 SCHRITT SCHRITT HINTERRADEINBAU & HOW-TO MONTAGESTÄNDER Jetzt hebe den Rahmen aus dem Rear-Stand. Demontiere die Hinterradachse, indem du sie mit dem Hebel auf der linken Die Kette muss auf dem kleinsten Ritzel aufl iegen Stelle den Rear-Stand aufrecht hin, … Seite heraus schraubst.
- Seite 10 AUFBAUANLEITUNG SCHRITT SCHRITT SCHRITT SCHRITT ZWISCHENSTAND 09 A Wenn dein Bike wie abgebildet aussieht, dann hast du bisher alles richtig gemacht. Jetzt entferne den Front-Axle-Stand. Gut gemacht! Halte dazu das Bike aufrecht. Wenn es auf den Kopf gestellt wird, kann es passieren, dass der Hebel für die Sattelstütze beschädigt wird.
- Seite 11 VORDERRADEINBAU ROCKSHOX PIKE Entferne die Transportsicherung der Vorderradbremse. Setze nun das Vorderrad in die Gabelausfallenden ein. Schiebe die leicht gefettete Achse durch die Nabe, bis das Gewinde Hebe die Transportsicherung gut auf. Sie verhindert beim Transport Achte dabei auf den richtigen Sitz der Nabe im Ausfallende. im gegenüberliegenden Ausfallende greift und drehe die Achse fest.
- Seite 12 AUFBAUANLEITUNG SCHRITT SCHRITT 09 B Öffne den Hebel der Achsklemmung. Entferne die Transportsicherung der Vorderradbremse. Hebe die Transportsicherung Jetzt kann die Vorderradachse montiert werden. b b b Öffne den Hebel der Achse. gut auf. Sie verhindert beim Transport im Auto das „Zumachen“ der Bremse. f f f Schiebe die leicht gefettete Achse durch die Nabe, bis das Gewinde im Entferne die Vorderradachse, indem du die Achse heraus schraubst.
- Seite 13 SCHRITT SCHRITT VORDERRADEINBAU BOS DEVILLE PEDALMONTAGE Schließe den Hebel der Achse, bis er einrastet. Lege den Pedal-Washer (Unterlegscheibe) auf die Pedalachse. Montiere die Pedale mit einem Inbusschlüssel (Die Größe des Schlüssels h h h Schließe den Hebel der Achsklemmung und achte darauf, dass der Hebel b b b Fette das Pedalgewinde ausreichend ein.
- Seite 14 AUFBAUANLEITUNG SCHRITT SCHRITT SCHRITT SCHRITT COCKPITEINSTELLUNG FERTIGES BIKE In der Grundeinstellung bilden die Bremshebel bei aufgelegten Fingern eine Gerade mit It is done! Glückwunsch, dein Rad ist jetzt fertig aufgebaut. dem Handrücken und dem Unterarm. Bitte beachte nachfolgende Hinweise zur Einstellung deines Bikes. Um den rechten Bremshebel verstellen/demontieren zu können, muss der Schalthebel entfernt werden.
- Seite 15 Einstellungen nach Aufbau AUSFÜHRLICHE INFORMATIONEN RUND UM DEIN BIKE FINDEST DU IM FAHRRAD-HANDBUCH “SAFETY FIRST.” EINSTELLUNG DER FEDERELEMENTE ÜBERPRÜFE VOR JEDER FAHRT: WICHTIGE ALLGEMEINE HINWEISE: (HINTERBAUDÄMPFER BZW. FEDERGABEL) - den festen Sitz der Laufräder in Rahmen und Gabel und den, der Sattelstütze Wir haften nicht für Sach- und Personenschäden, die sich aus dem Betrieb des Mountain- Die von uns verwendeten Federelemente lassen viele Einstellungen zu.
- Seite 16 Hierdurch könnte sich ein drohender Materialdefekt ankündigen. In solch einem Fall wende Risse Deformationen (Beulen oder ähnliches) und der Vorbau darf keine scharfen Kanten, oder Grate haben. dich bitte direkt an YT INDUSTRIES und fahre das Bike NICHT weiter. Lackschäden Verfärbungen Das vorgeschriebe Anzugsmoment des Herstellers vom Vorbau beachten.
- Seite 17 drehmoment_tabelle 33 - 41 Nm Innenlager 9,5 Nm Bremssattelschraube am Rahmen/Gabel 2,5 - 4 Nm Schalthebel 6 Nm Schrauben der Bremsscheibe auf Nabe 8 - 10 Nm Schaltwerk (Befestigungsbolzen) 4 - 5 Nm Schaltwerk (Zugklemmschraube) 2,8 - 3,4 Nm Bremshebel 40 Nm Freilaufnabe (Zahnkranzpaket-Sicherungsring) 6 Nm...
- Seite 18 YT INDUSTRIES GmbH ZWEIBRÜCKENSTRASSE 2 ZWEIBRÜCKENSTRASSE 2 91301 FORCHHEIM 91301 FORCHHEIM GERMANY GERMANY PHONE +49 (0) 9191 . 73 63 05 0 +49 (0) 9191 . 73 63 05 0 +49 (0) 9191 . 73 63 05 55 +49 (0) 9191 . 73 63 05 55 MAIL service@yt-industries.com...
