SwissPhone ALGRA Expert Bedienungsanleitung

Ladegerät
Chargeur
Ladegeräte
Charger
Die wiederaufladbaren Versorgungsquellen (NiMH) im
Empfänger können in verschiedenen Swissphone-Lade-
geräten aufgeladen werden.
(A)LGRA Expert
Es stehen Ladegeräte für den Netzbetrieb (LGRA Expert)
und für den Betrieb am Auto-Zigarettenanzünder (ALGRA
Expert) zur Verfügung.
Beide Varianten verfügen über einen potenzialfreien Relais-
kontakt und eine BNC-Antennenbuchse.
Mit Hilfe der Lade-LED (grün/orange) ist der Zustand des
Akkus auf einen Blick ersichtlich. Zusätzlich zeigt die Anruf-
LED (rot) an, wenn ein Ruf eingegangen ist.
Parallel zur Anruf-LED wird der Relaiskontakt aktiviert.

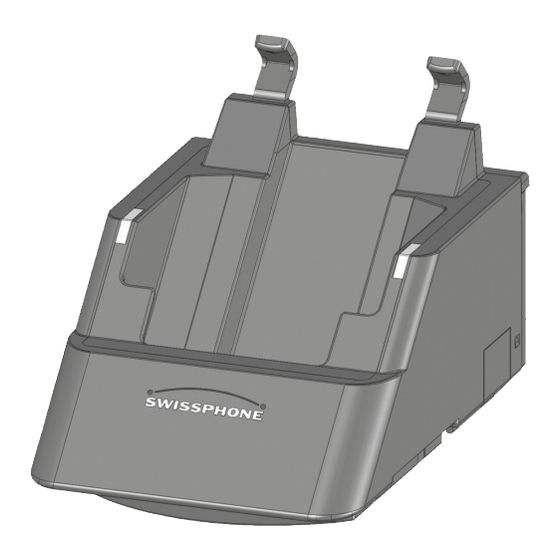

Frontansicht
Anruf-LED
Deutsch Rückansicht
Anschluss-
buchse
Ladevorgang im (A)LGRA Expert
Bitte stecken Sie den Empfänger als Erstes ins (A)LGRA
Expert, sodass die Lade-LED grün oder orange leuchtet.
Wenn die Lade-LED rot leuchtet, ist der Kontakt zwischen
Empfänger und Ladegerät nicht optimal. Bitte entfernen Sie
den Empfänger aus dem Ladegerät und stecken Sie ihn
erneut ein.
Bedeutung der Lade-LED-Farbe
Lade-LED leuchtet nicht: kein Kontakt des Empfängers
zum Ladegerät
Lade-LED leuchtet rot: Pager nicht optimal
(GND nicht kontaktiert)
Lade-LED Lade-LED leuchtet orange: (A)LGRA Expert am Laden
grün/orange
Lade-LED leuchtet grün: Ladung abgeschlossen
oder Empfänger mit
Trockenbatterie im Ladegerät
Zum Herausnehmen des Empfängers ziehen Sie das Gerät
leicht zu sich hin. Danach kann der Empfänger nach oben
aus dem Ladeschacht gezogen werden.
Batterie-/Akku-Erkennung Relaiskontakt-Anordnung beim (A)LGRA Expert
Antennen - Nach dem Einlegen einer Zelle (Trockenbatterie oder Akku) An der Buchse auf der Rückseite des LGRA Expert ist ein
eingang BNC
beginnt die Erkennung der Zelle, sowie die Einschaltproze- potentialfreier Relaiskontakt zugänglich. Die Schaltleistung
dur des Empfängers. Ist dieser Prozess abgeschlossen, an der Buchse beträgt für Wechselspannung 30 V, 1 A oder
ertönt ein Pieps. 30 V, 1 A für Gleichspannung.
Wenn die neu eingelegte Zelle stark entladen ist, erkennt der Bitte beachten Sie, dass am (A)LGRA kein Schild vorhanden
Empfänger nicht sofort, ob eine Trockenbatterie oder ein ist, das die Kontaktanordnung zeigt.
Akku eingelegt wurde. Der Empfänger geht davon aus, dass
die eingelegte Zelle ein Akku ist. Deshalb wird automatisch
der Ladevorgang gestartet. Danach misst der Empfänger
die Spannung der Zelle. Nach dem Erreichen der Schwell-
spannung werden der Vorgang zur Erkennung der Zelle und
die Einschaltprozedur des Empfängers aktiviert. Die Zelle
wird erkannt und die entsprechende Information im Empfän-
ger gespeichert. Handelt es sich bei der eingelegten Zelle
um einen Akku, wird die Ladung fortgesetzt. Bei einer
Nach einem Stromausfall schliesst der Relaiskontakt, sofern
Trockenbatterie wird der Ladevorgang gestoppt.
nicht alle Meldungen im Empfänger quittiert wurden. Erhält
Bis die Erkennung abgeschlossen ist, können bis zu zehn
der Empfänger im Ladegerät während eines Stromausfalls
Minuten verstreichen. Während dieser Zeit wird die Zelle
eine Meldung, wird der Kontakt aktiviert, sobald der Strom
geladen.
wieder vorhanden ist.
Einige Empfängertypen bieten eine manuelle Auswahl zwi-
Bemerkungen
schen Akku und Trockenbatterie an.
Bitte beachten Sie für weitere Informationen die Produkt - Dieses Ladegerät ist für die empfohlenen Versorgungsquel-
dokumentation des Empfängers. len geeignet.
Es enthält einen Ladeschutz für Trockenbatterien. Halten Sie
bitte die angegebenen Anschlusswerte für die DIN-Buchse
ein. Bitte nutzen Sie das Ladegerät nur in trockenen Räumen.
Das Gerät entspricht den Bestimmungen der europäischen
Richtlinie RED 2014/53/EU («Radio Equipment Directive»).
Eine Kopie der Konformitätserklärung können Sie unter
info@swissphone.com anfordern.
Français
Chargeurs
Les sources d'alimentation rechargeables (NiMH) des
récepteurs peuvent être rechargées dans les différents
appareils de Swissphone.
Sont à disposition, des chargeurs pour fonctionnement sur
réseau (LGRA Expert) et pour l'utilisation avec l'allume-
REL 41
cigarettes d'une voiture (ALGRA Expert).
30 V, 1 A AC Ces deux variantes disposent d'un contact relais libre de
30 V, 1 A DC
potentiel et d'un connecteur d'antenne BNC.
3 1
5 2 4 A l'aide de la DEL de chargement (verte/orange), l'état de
charge de l'accu est visible au premier coup d'œil. De plus,
5VDC (max. 400 mA)
(4 – 7 VDC / 25 mA)
la diode DEL d'appel (rouge) signale qu'un appel a été reçu.
En parallèle à la DEL d'appel, un contact de relais libre de
potentiel est activé.
Vue de face
DEL d'appel
Vue de l'arrière
Entrée
Connecteur
d'antenne
BNC
Processus de recharge de l'(A)LGRA Expert
Veuillez enficher tout d'abord correctement le récepteur
dans l'(A)LGRA Expert, de façon à ce que la DEL de re -
charge verte ou orange soit allumée. Lorsque la DEL de
recharge est rouge, cela signifie que le contact n'est pas
optimal entre le récepteur et le chargeur. Dans ce cas, sortez
le récepteur du chargeur et placez-le une nouvelle fois.
Signification de la diode DEL de charge
La DEL de charge pas de contact entre le
n'est pas allumée: récepteur et le chargeur
La DEL de charge le contact n'est pas optimal
est rouge: (pas de liaison avec le
contact de masse)
La DEL de charge est orange: (A)LGRA Expert en charge
DEL de
La DEL de charge est verte: recharge terminé
charge
ou récepteur avec pile sèche
vert/orange
dans le chargeur
Pour sortir le récepteur, tirer légèrement l'appareil vers soi.
Ensuite, le récepteur peut être retiré du chargeur vers le haut.
(suite au verso)
