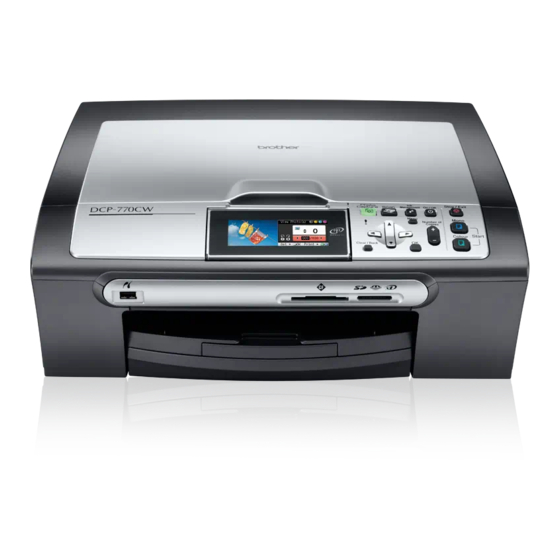

Registrieren Sie Ihr Gerät schnell und bequem online unter http://www.brother.com/registration/ Durch die Registrierung des Gerätes werden Sie als der Eigentümer des Gerätes eingetragen. Die Registrierung bei Brother kann als Nachweis des Kaufdatums dienen, falls Sie den Kaufbeleg nicht mehr besitzen, und bei Diebstahl oder Verlust des Gerätes als Kaufbeleg für Versiche-...
Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige An- kündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
EG-Konformitätserklärung Hersteller Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan Werk Brother Industries (Shen Zhen) Ltd. G02414-1, Bao Chang Li Bonded Transportation Industrial Park, Bao Long Industrial Estate, Longgang, Shenzhen, China bestätigen, dass: Produktbeschreibung : Kopierer, Drucker Modellname : DCP-770CW mit den Bestimmungen der R &...
Inhaltsverzeichnis Teil I Allgemeines Allgemeine Informationen Zur Verwendung dieses Handbuches..............2 Verwendete Formatierungen und Symbole .............2 Software- und Netzwerkhandbuch.................2 Handbücher ansehen ..................2 Tasten und ihre Funktionen ...................5 LCD-Anzeigen ....................6 Menüfunktionen ....................6 Warn-LED und Gerätestatus ................7 Berichte und Listen ausdrucken ..............7 Vorlagen und Papier einlegen Vorlagen einlegen ....................8 Vorlagenglas verwenden .................8 Scanbereich.....................9...
Seite 7
Teil II Kopieren Kopieren Kopien anfertigen ....................22 Einzelne Kopie anfertigen................22 Mehrere Kopien anfertigen ................22 Kopieren abbrechen ..................22 Kopiereinstellungen ..................... 22 Kopierqualität ändern ..................23 Vergrößern/Verkleinern ................. 23 Seitenmontage (N auf 1 oder Poster)............24 Helligkeit, Kontrast und Farbeinstellungen ............ 25 Papiereinstellungen ..................26 Änderungen als neue Standardeinstellungen speichern .......
Seite 8
Druckeinstellungen ....................39 Druckqualität....................40 Papiereinstellungen ..................40 Helligkeit, Kontrast und Farbeinstellungen ............41 Größe anpassen ....................42 Randlos drucken....................42 Änderungen als neue Standardeinstellungen speichern .......43 Werkseitige Einstellungen wieder herstellen ..........43 Scan to Medium ....................43 Scannerbetrieb einschalten ................43 Auf Speicherkarte oder USB-Flash-Speicher scannen .........44 Fehlermeldungen ....................45 Bilder von einer Kamera drucken Fotodirektdruck von einer PictBridge-Kamera .............46 PictBridge-Voraussetzungen .................46...
Seite 9
Teil V Anhang Sicherheitshinweise und Vorschriften Standortwahl......................52 Hinweise zur sicheren Verwendung des Gerätes..........53 Wichtige Sicherheitshinweise ................ 56 Wichtig - Für Ihre Sicherheit ................57 LAN-Anschluss ....................57 Funkentstörung....................58 EU-Richtlinien 2002/96/EC und EN50419 ............. 58 Maschinenlärminformations-Verordnung 3. GPSGV ........58 Gesetzliche Vorschriften zum Kopieren ............59 Warenzeichen....................60 Problemlösung und Wartung Problemlösung.....................61...
Um die Handbücher über das Start-Menü stellt. aufzurufen, zeigen Sie in der Programmgrup- Kursiv Hebt wichtige Punkte hervor pe auf Brother, DCP-770, und klicken Sie und verweist auf verwandte dann auf Benutzerhandbücher im HTML- Themen. Format. Anzeigen, die im Display des...
Verfügung stehen, Software-Handbuch und Netzwerkhandbuch im PDF-Format Dieses Format wird zum Ausdrucken der Handbücher empfohlen. Klicken Sie hier, um zum Brother Solutions Center zu gelangen und die PDF-Do- kumente anzusehen oder herunter- zuladen. (Internetzugang und PDF- Reader-Software sind erforderlich.)
Seite 14
Scanner-Funktionen Es gibt verschiedene Möglichkeiten, Vorla- ® Schalten Sie Ihren Macintosh ein. Le- gen zu scannen. Hier können Sie Informatio- gen Sie die Brother CD-ROM in das CD- nen finden: ROM-Laufwerk. Das folgende Fenster erscheint. Software-Handbuch ® Scannen (Mac OS X 10.2.4 oder höher)
Allgemeine Informationen Tasten und ihre Funktionen Qualität Normal Vergr./Ver kl. 100% Skalierung: Skalierung: 100% Papiersorte Normal 1 Display (Flüssigkristallanzeige) Start S/W Zeigt Funktionen und Bedienungshinweise zur Zum Anfertigen einer Schwarzweiß-Kopie. einfachen Verwendung des Gerätes an. Diese Taste dient auch zum Starten eines Sie können den Aufstellwinkel des Displays Scanvorganges (farbig oder schwarzweiß...
Kapitel 1 LCD-Anzeigen Menüfunktionen Das Display zeigt die aktuelle Betriebsart, die Die folgenden Schritte zeigen, wie Funktions- aktuellen Einstellungen und den Tintenvorrat einstellungen geändert werden können. In diesem Beispiel wird die Papiersorte von Normal auf Inkjet umgestellt. Drücken Sie Menü. Qualität Normal Vergr./Verkl.
Allgemeine Informationen Warn-LED und Gerätestatus Berichte und Listen ausdrucken Die Status-LED (Leuchtdiode) zeigt den Ge- rätestatus an wie in der Tabelle gezeigt. Die folgenden Berichte und Listen können ausgedruckt werden: Hilfe Hilfe zum Einstellen von Menüfunktionen. Qualität Normal Vergr./Verk l. 100% Geräteeinstell Skalierung:...
Vorlagen und Papier einlegen Vorlagen einlegen So legen Sie die Vorlagen ein Öffnen Sie die Vorlagenglas-Abde- Sie können zum Kopieren und Scannen das ckung. Vorlagenglas verwenden. Legen Sie die Vorlage mit der bedruck- Vorlagenglas verwenden ten Seite nach unten auf das Vorlagen- glas.
Einstellung zu wählen. (Siehe 3 mm 0 mm Papiersorte auf Seite 19). Bei Verwendung von Brother Photo-Pa- pier legen Sie zuerst das mit dem Papier gelieferte Beiblatt ein und legen Sie dann das Photo-Papier darauf. Fotopapier und Folien sollten sofort von...
Kapitel 2 Empfohlenes Papier Nicht möglich Um die beste Druckqualität zu erhalten, emp- Verwenden Sie NICHT die folgenden Pa- fehlen wir, Brother-Papier zu verwenden (sie- pierarten: he Tabelle unten). • Beschädigte, gerollte, gebogene, zer- Falls kein Brother-Papier erhältlich ist, sollten knitterte oder ungleichmäßig geformte...
Kapitel 2 Papierspezifikationen und Kapazität der Papierzufuhr Papiersorte Gewicht Papierstärke Anzahl Blatt Einzel- Normalpapier 64 bis 120 g/m 0,08 bis 0,15 mm blatt Inkjet-Papier 0,08 bis 0,25 mm 64 bis 200 g/m Fotopapier Bis zu 0,25 mm Bis zu 220 g/m Karten Fotokarte Bis zu 0,25 mm...
Vorlagen und Papier einlegen Papier und andere Stellen Sie die seitlichen Papierführun- gen (1) und die Papierlängen-Führung Druckmedien einlegen (2) entsprechend der Papiergröße ein. Halten Sie dazu den Hebel gedrückt, während Sie die Führung verschieben. Hinweis Zum Drucken auf die Papierformate Photo 10 x 15 cm und Photo L muss die Fotopa- pier-Zufuhr verwendet werden.
Seite 24
Kapitel 2 Legen Sie das Papier vorsichtig mit der Schieben Sie vorsichtig mit beiden Hän- Oberkante zuerst und mit der zu bedru- den die seitlichen Papierführungen bis ckenden Seite nach unten ein. an die Papierkanten. Achten Sie darauf, dass das Papier Vergewissern Sie sich, dass die Papier- flach in der Kassette liegt.
Vorlagen und Papier einlegen Umschläge und Postkarten Schieben Sie die Papierkassette lang- sam vollständig in das Gerät. einlegen Hinweise zu den Umschlägen Verwenden Sie Umschläge mit einem Ge- wicht von 75 bis 95 g/m Zum Bedrucken einiger Umschläge müs- sen die Seitenränder im Anwendungspro- gramm eingestellt werden.
Kapitel 2 Umschläge und Postkarten einlegen Falls Probleme beim Bedrucken von Um- schlägen auftreten sollten, versuchen Sie Vor dem Einlegen sollten Sie die Ecken Folgendes: und Kanten der Umschläge oder Post- karten möglichst flach zusammendrü- Klappen Sie die Umschlaglasche auf. cken.
Vorlagen und Papier einlegen Drücken Sie mit dem linken Daumen die Hinweis Taste zum Lösen der Fotopapier-Zufuhr • Schieben Sie das Papier nicht zu weit vor, und schieben Sie die Fotopapier-Zufuhr weil es sich sonst am hinteren Ende der nach hinten, bis sie in der Fotodruck-Po- Zufuhr anhebt und dadurch Probleme sition hörbar einrastet.
Kapitel 2 Bedruckbarer Bereich Der bedruckbare Bereich ist abhängig von den Einstellungen in der von Ihnen benutzten Anwen- dung. Die folgenden Abbildungen zeigen den nicht bedruckbaren Bereich von Einzelblättern und Umschlägen. Nur wenn die Funktion „Randlos drucken“ zur Verfügung steht und eingeschaltet ist, können auch die schattierten Bereiche bedruckt werden.
Drücken Sie a oder b, um Papiersorte zu wählen. LCD-Kontrast Drücken Sie d oder c, um Normal, In- kjet, BroPhoto (für Brother Photo- Durch die Veränderung des Kontrastes kön- Papier), And.Foto (für anderes Foto- nen die Anzeigen im Display klarer und mit papier) oder Folie zu wählen.
Kapitel 3 Helligkeit der Drücken Sie a oder b, um Dimmer zu wählen. Hintergrundbeleuchtung Drücken Sie d oder c, um 10Sek., Wenn Sie die Anzeigen im Display nicht gut 20Sek., 30Sek. oder Aus zu wählen. lesen können, sollten Sie es mit einer ande- Drücken Sie OK.
Kopieren Kopien anfertigen Kopiereinstellungen Sie können die im Display angezeigten Ko- Einzelne Kopie anfertigen piereinstellungen ändern. Das Display zeigt: Legen Sie die Vorlage ein. Drücken Sie Start S/W oder Start Farbe. Qualität Normal Vergr ergr./V ./Verkl. erkl. 100% 100% Skalierung Skalierung: Skalierung Skalierung:...
Kopieren Vergrößern/Verkleinern Wenn Sie weitere temporäre Einstellungen ändern möchten, drücken Sie a oder b, um je- weils die nächste Einstellung zu wählen. Sie können die kopierten Dokumente vergrö- ßern oder verkleinern. Hinweis Legen Sie die Vorlage ein. Für einige Funktionen können Sie die am häufigsten verwendeten Einstellungen als Geben Sie die gewünschte Kopienan- Standardeinstellungen speichern.
Kapitel 4 Seitenmontage Nachdem die Seite eingelesen wurde, drücken Sie + (Ja), um die nächste Sei- (N auf 1 oder Poster) te einzulesen. Mit der N-auf-1-Funktion können Sie Papier Legen Sie die nächste Seite auf das sparen. Sie ermöglicht es, zwei oder vier Sei- Vorlagenglas.
Kopieren Helligkeit, Kontrast und Farbabgleich Farbeinstellungen Legen Sie die Vorlage ein. Geben Sie die gewünschte Kopienan- Helligkeit zahl ein. Sie können die Helligkeit einstellen, um eine Drücken Sie a oder b, um hellere oder dunklere Kopie zu erhalten. Rot einstellen, Grün einstellen oder Legen Sie die Vorlage ein.
Papiersorte zu wählen. Einstellung, die Sie ändern möchten. Drücken Sie d oder c, um Normal, Nachdem Sie die letzte Einstellung ge- Inkjet, BroPhoto (für Brother Photo- ändert haben, drücken Sie a oder b, um Papier), And.Foto (für anderes Als Standard zu wählen.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Speichermedium- Speicherkarten oder USB- Sticks verwenden Funktionen Das Gerät verfügt über Laufwerke Direktdruck von Speicherkar- (Einschübe) für gängige Digitalkamera- ® te oder USB-Stick ohne PC Speicherkarten (CompactFlash , Memory ® Stick , Memory Stick Pro™, SecureDigital, MultiMediaCard™...
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Die Adapter sind nicht im Lieferumfang Bitte beachten Sie Folgendes: des Gerätes enthalten. Wenden Sie sich Beim Drucken eines Index oder von Bil- an den Fachhandel, wenn Sie einen Ad- dern druckt das Gerät stets alle gültigen apter benötigen.
Kapitel 5 Speichermedium Die Taste Photo zeigt den Status an: einlegen Setzen Sie die Speicherkarte oder den USB- Stick fest in den richtigen Einschub ein. Photo leuchtet, wenn die Speicherkarte oder der USB-Stick korrekt eingesetzt ist. Photo leuchtet nicht, wenn die Speicher- karte oder der USB-Stick nicht korrekt ein- gesetzt ist.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Bilder drucken Fotodirektdruck einschalten Drücken Sie nach Einsetzen der Speicher- Fotos ansehen karte oder des USB-Sticks die Taste (Photo), so dass sie grün leuchtet. Die Foto- Sie können die Fotos vor dem Ausdrucken im direktdruck-Optionen werden nun angezeigt: Display ansehen und auswählen.
Nummer zu (z. B. Nr.1, Nr.2, Nr.3 ben, drücken a oder b, um die Pa- etc.). piersorte, auf die gedruckt werden soll, zu wählen: Normal, Inkjet, BroPhoto (für Brother Photo-Pa- pier) oder And.Foto (für anderes Fotopapier). Drücken Sie OK. Wenn Sie Papierformat gewählt ha- ben, drücken a oder b, um das Pa-...
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Fotoeffekte Drücken Sie wiederholt a, um die im In- dex ausgedruckte Nummer des zu dru- ckenden Bildes auszuwählen. Sie können Fotos bearbeiten und besondere Wenn Sie eine zweistellige Nummer Effekte hinzufügen und diese vor dem Aus- eingeben möchten, drücken Sie c, um drucken im Display ansehen.
Seite 44
Kapitel 5 Drücken Sie wiederholt + oder -, um die Drücken Sie wiederholt + oder -, um die Anzahl der Kopien einzugeben. Anzahl der Kopien einzugeben. Sie haben die folgenden Möglichkeiten: Sie haben die folgenden Möglichkeiten: Drücken Sie OK und ändern Sie die Drücken Sie OK und ändern Sie die Druckeinstellungen.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Sie haben die folgenden Möglichkeiten: Hinweis Drücken Sie OK und ändern Sie die Drücken Sie a, um die Funktion noch ein- Druckeinstellungen. (Siehe mal auszuführen. Seite 39.) Wenn Sie keine Einstellungen än- Drücken Sie OK und dann wiederholt dern möchten, drücken Sie + oder -, um die Anzahl der Kopien ein-...
Kapitel 5 Suchen (Datum) Sepia Sie können die Farbe eines Fotos in Sepia Fotos können nach dem Datum ihrer Aufnah- konvertieren. me gesucht werden. Vergewissern Sie sich, dass die Spei- Vergewissern Sie sich, dass die Spei- cherkarte oder der USB-Stick in den cherkarte oder der USB-Stick in den richtigen Einschub eingesetzt ist.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Alle Fotos drucken Diashow Sie können alle Bilder eines Speichermedi- Sie können Ihre Fotos im Display als Dia- ums drucken. show ansehen. Währenddessen kann auch ein Foto ausgewählt werden. Vergewissern Sie sich, dass die Spei- cherkarte oder der USB-Stick in den Vergewissern Sie sich, dass die Spei- richtigen Einschub eingesetzt ist.
Kapitel 5 Beschnitt DPOF-Ausdruck Sie können ein Foto zurechtschneiden und DPOF bedeutet Digital Print Order Format. nur einen Teil des Bildes ausdrucken. Dies ist ein von großen Digitalkamera- Herstellern (Canon Inc., Eastman Kodak Hinweis Company, Fuji Photo Film Co. Ltd., Wenn das Foto sehr klein ist oder unregel- Matsushita Electric Industrial Co., Ltd.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Druckeinstellungen Sie können die Druckeinstellungen temporär, das heißt für den nächsten Ausdruck ändern. Die so gewählten Einstellungen werden nach 3 Minuten wieder auf die Standardeinstellungen zu- rückgesetzt Hinweis Sie können die Druckeinstellungen, die Sie meistens verwenden, als Standardeinstellungen speichern.
Drücken Sie d oder c, um die Papiersor- te, auf die die Bilder gedruckt werden Wenn Sie keine weiteren Einstellungen sollen, zu wählen: Normal, Inkjet, ändern möchten, drücken Sie BroPhoto (für Brother Photo-Papier) Start Farbe, um zu drucken. oder And.Foto (für anderes Fotopa- pier). Drücken Sie OK.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Wenn Sie Letter oder A4 gewählt ha- Kontrast ben, drücken Sie d oder c, um das ge- Sie können die Kontrasteinstellungen än- wünschte Druckformat zu wählen. dern. Durch eine höhere Kontrasteinstellung Drücken Sie OK.
Kapitel 5 Größe anpassen Sie haben die folgenden Möglichkeiten: Wenn Sie weitere Farboptimierungs- Wenn das Foto zu hoch oder zu breit ist, um einstellungen vornehmen möchten, auf das gewählte Format zu passen, kann es drücken Sie a oder b, um die ent- mit dieser Funktion automatisch zurechtge- sprechende Funktion zu wählen.
Bilder von einer Speicherkarte oder einem USB-Stick (USB-Flash-Speicher) drucken Scan to Medium Drücken Sie d oder c, um Aus (oder Ein) zu wählen. Drücken Sie OK. Scannerbetrieb einschalten Wenn Sie keine weiteren Einstellungen ändern möchten, drücken Sie Zum Scannen auf eine Speicherkarte oder ei- Start Farbe, um zu drucken.
Kapitel 5 Auf Speicherkarte oder USB- Legen Sie die Vorlage ein. Flash-Speicher scannen Drücken Sie (Scanner). Sie können schwarzweiße und farbige Doku- Drücken Sie a oder b, um mente einscannen und direkt auf einer Spei- Scannen:Medium zu wählen. cherkarte oder einem USB-Stick speichern. Drücken Sie OK.
Diese Meldung wird angezeigt, wenn Sie ein USB-Gerät (USB-Stick oder Kamera) an den USB-Direktanschluss angeschlos- sen haben, das nicht unterstützt wird. (Weitere Informationen finden Sie unter http://solutions.brother.com.) Diese Mel- dung kann auch erscheinen, wenn ein de- fektes Gerät an den USB-Direktanschluss angeschlossen wurde.
Druckereinstellungen (Standardeinstellung) Papiersorte Normalpapier, Fotopapier (Glanzpapier), Inkjet-Pa- pier, Druckereinstellungen (Standardeinstellung) Ihr Brother-Gerät unterstützt den PictBridge- Layout Randlos: Ein, Standard, wodurch Sie eine PictBridge-kom- Randlos: Aus, patible Kamera direkt an Ihr Gerät anschlie- Druckereinstellungen ßen und die Fotos ohne Umweg über den (Standardeinstellung) Computer ausdrucken können.
Bilder von einer Kamera drucken Bilder drucken DPOF-Druck DPOF bedeutet Digital Print Order Format. Hinweis Dies ist ein von großen Digitalkamera- Nehmen Sie alle Speicherkarten bzw. den Herstellern (Canon Inc., Eastman Kodak USB-Stick aus dem Gerät, bevor Sie eine Company, Fuji Photo Film Co. Ltd., digitale Kamera anschließen.
Kapitel 6 Fehlermeldungen Bilder drucken Sind die möglichen Fehlerquellen beim Dru- Hinweis cken von einer Digitalkamera bekannt, lassen Nehmen Sie alle Speicherkarten bzw. den sich auftretende Probleme leicht erkennen USB-Stick aus dem Gerät, bevor Sie eine und beheben. digitale Kamera anschließen. Speicher voll Vergewissern Sie sich, dass die Kamera Diese Meldung erscheint, wenn die Bilder...
Seite 59
Teil IV Software Software- und Netzwerk-Funktionen...
Scannen im Netzwerk Vergewissern Sie sich, dass der WLAN-Funktionen ® Macintosh eingeschaltet ist. Legen Sie HTML-Handbuch lesen die Brother CD-ROM ein. Hier ist kurz beschrieben, wie das HTML- Handbuch aufgerufen werden kann. Doppelklicken Sie auf Documentation. ® Für Windows -Benutzer: Doppelklicken Sie auf den Ordner für...
Sicherheitshinweise und Vorschriften Standortwahl Stellen Sie das Gerät auf eine ebene und stabile Fläche, wie z. B. einen Schreibtisch. Der Stand- ort sollte vibrations- und erschütterungsfrei sein. In der Nähe sollte sich eine jederzeit leicht zu- gängliche, geerdete Netzsteckdose befinden. Achten Sie darauf, dass die Raumtemperatur zwischen 10 °C und 35 °C liegt.
Sicherheitshinweise und Vorschriften Hinweise zur sicheren Verwendung des Gerätes Bewahren Sie diese Hinweise zum Nachschlagen sorgfältig auf. Beachten Sie diese Hinweise be- sonders, bevor Sie Wartungs- und Reinigungsarbeiten am Gerät vornehmen. WARNUNG Im Innern des Gerätes befinden sich unter hoher Spannung stehende Elektroden. Um Strom- schlag zu vermeiden, sollten Sie daher den Netzstecker aus der Steckdose ziehen, bevor Sie das Gerät reinigen.
Seite 64
Um Verletzungen zu vermeiden, legen Sie die Hand bei geöffneter Vorlagenglas-Abdeckung oder bei geöffnetem Gehäusedeckel NICHT auf die Gehäusekante. Um Verletzungen zu vermeiden, legen Sie die Hand bei geöffneter Abdeckung NICHT auf die Ränder der Papierkassette. Berühren Sie NICHT die Papiereinzugsrolle, um Verletzungen zu vermeiden.
Seite 65
Äußeren des Gerätes. Andernfalls besteht Feuer- oder Stromschlaggefahr. Wenn das Gerät heiß wird, raucht oder ungewöhnliche Gerüche ausströmen, ziehen Sie sofort den Netzstecker. Wenden Sie sich dann an Ihren Brother-Vertriebspartner. Wenn Metallgegenstände oder Flüssigkeit in das Gerät gelangt sind, ziehen Sie sofort den...
8 Das Gerät darf nur an eine Steckdose angeschlossen werden, die den auf dem Aufkleber an- gegebenen technischen Daten entspricht. Wenden Sie sich an Ihren Brother-Vertriebspartner oder einen Elektriker, falls Sie sich nicht sicher sind, ob Ihr Netzanschluss geeignet ist.
Sicherheitshinweise und Vorschriften 14 Unter den folgenden Umständen sollten Sie den Netzstecker ziehen und sich an Ihren Brother- Vertriebspartner wenden: wenn das Netzkabel durchgescheuert bzw. beschädigt oder der Netzstecker defekt ist wenn Flüssigkeit in das Gerät gelangt ist wenn das Gerät Regen, Wasser oder extremer Feuchtigkeit ausgesetzt wurde wenn das Gerät nicht mehr richtig arbeitet, obwohl es entsprechend den Anweisungen in...
Funkentstörung Dieses Produkt entspricht den Richtlinien EN55022 (CISPR-Publikation 22)/Klasse B. Wenn Sie das Gerät an einen Computer anschließen, vergewissern Sie sich, dass nur ein USB-Kabel ver- wendet wird, das nicht länger als 2 m ist. EU-Richtlinien 2002/96/EC und EN50419 Nur innerhalb der EU Dieses Produkt trägt das oben gezeigte Recycling-Symbol.
Sicherheitshinweise und Vorschriften Gesetzliche Vorschriften zum Kopieren Das Kopieren bestimmter Dokumente in betrügerischer Absicht ist strafbar. Die folgende Liste er- hebt keinen Anspruch auf Vollständigkeit. Falls Sie nicht sicher sind, ob Sie gegen geltendes Recht verstoßen, erkundigen Sie sich bitte bei den zuständigen Behörden. Die folgenden Dokumente dürfen zum Beispiel nicht kopiert werden: Papiergeld Wertpapiere, Obligationen, Schuldverschreibungen...
Sie können die meisten Probleme leicht selbst beheben. Falls Sie weitere Hilfe benötigen, finden Sie im Brother Solutions Center Antworten auf häufig gestellte Fragen (FAQs) sowie Tipps, um Störungen zu beseitigen. Besuchen Sie unsere Website http://solutions.brother.com. Probleme und Abhilfe...
Seite 72
256 Farben) erstellt wurden, funktioniert die Farboptimierung nicht. Benutzen Sie zusammen mit der Farboptimierung mindestens 24-Bit-Farbdaten. Das Fotopapier wird nicht richtig Bei Verwendung von Brother Photo-Papier legen Sie zuerst das mit dem Pa- eingezogen. pier gelieferte Beiblatt ein und legen Sie dann das Photo-Papier darauf.
Problem Mögliche Abhilfe Beim Scannen wird ein Vergewissern Sie sich, dass der Brother TWAIN/WIA-Treiber gewählt ist. In Pa- TWAIN/WIA-Fehler angezeigt. perPort™ 11SE mit OCR klicken Sie dazu auf Datei, Scannen oder Foto abru- fen und klicken Sie dann auf Auswählen, um den Brother TWAIN/WIA-Treiber auszuwählen.
Seite 74
Speichermedium-Funktionen Problem Mögliche Abhilfe Die Speichermedium-Funktionen ® Haben Sie das Windows 2000 Update installiert? Wenn nicht, gehen Sie wie (Wechseldatenträger) arbeiten folgt vor: nicht richtig. 1) Ziehen Sie das USB-Kabel ab. ® 2) Installieren Sie das Windows 2000 Update. Sie haben dazu die folgen- den Möglichkeiten: Installieren Sie die MFL-Pro Suite von der mitgelieferten CD-ROM.
Seite 75
Benutzer von Windows XP SP2 und Windows Vista™: Lesen Sie Firewall-Einstellungen im Software-Handbuch auf der CD-ROM. ® Benutzer von Windows XP SP1: Aktuelle Hinweise finden Sie im Brother Solutions Center. Der Computer findet das Gerät ® Für Windows -Benutzer: nicht.
Fehlermeldungen erklärt und Hinweise zur Abhilfe gegeben. Sie können die meisten Fehler selbst beheben. Falls Sie weitere Hilfe benötigen, finden Sie im Brother Solutions Center Antworten auf häufig gestellte Fragen (FAQs) sowie Tipps, um Störun- gen zu beseitigen.
Seite 77
Problemlösung und Wartung Fehlermeldungen Mögliche Ursache Mögliche Abhilfe Die Speicherkarte ist defekt bzw. Setzen Sie die Karte neu ein, um sicher zu Kartenfehler nicht formatiert oder anderweitig stellen, dass sie richtig eingesetzt ist. Falls beschädigt. der Fehler wieder angezeigt wird, prüfen Sie das Laufwerk (Einschub) des Gerätes, indem Sie eine Karte einsetzen, von der Sie wissen, dass sie vom Gerät gelesen...
Fehlermeldungen Mögliche Ursache Mögliche Abhilfe Eine oder mehrere Tintenpatro- Bestellen/kaufen Sie nun die entsprechen- Tinte fast leer nen sind fast leer. de neue Patrone. Der Druckkopf ist zu kalt. Warten Sie, bis sich das Gerät aufgewärmt Zu kalt hat. Der Druckkopf ist überhitzt. Warten Sie, bis sich der Druckkopf abge- Zu warm kühlt hat.
Problemlösung und Wartung Papierstau beheben Entfernen Sie die Papierstau- Abdeckung (1). Ziehen Sie das gestaute Papier aus dem Gerät heraus. Entfernen Sie das gestaute Papier wie im Folgenden beschrieben. Öffnen Sie dann den Gehäusedeckel und schließen Sie ihn wie- der, um die Fehlermeldung zu löschen. Ziehen Sie die Papierkassette (1) ganz aus dem Gerät heraus.
Seite 80
Befestigen Sie die Papierstau-Abde- Heben Sie den Gehäusedeckel (1) an, ckung wieder. um die Stütze zu lösen. Drücken Sie die Vergewissern Sie sich, dass die Papier- Stütze (2) vorsichtig nach unten und stau-Abdeckung richtig eingesetzt ist. schließen Sie den Gehäusedeckel (3). Heben Sie den Gehäusedeckel (1) seit- Schieben Sie die Papierkassette wieder lich vorne an, bis er sicher einrastet.
Problemlösung und Wartung Regelmäßige Wartung Klappen Sie den Befestigungshebel für die im Display angezeigte Farbe herun- ter und nehmen Sie die Tintenpatrone Tintenpatronen wechseln heraus. Das Gerät ist mit einem Tintenpunktzähler ausgestattet. Dieser überwacht automatisch den Tintenvorrat der einzelnen Patronen. Wenn der Tintenvorrat zu Ende geht, er- scheint eine entsprechende Meldung im Dis- play.
Seite 82
Farbe + (Ja) um den Tintenzähler für diese Farbe zurück- zusetzen. Wenn die eingesetzte Tintenpa- trone nicht unbenutzt war, drücken Sie brother - (Nein). • Wenn nach der Installation von Patronen im Display Keine Patrone angezeigt wird, überprüfen Sie, ob die Tintenpatro-...
Sie nur original Brother Tintenpatronen. Die Verwendung von Ver- brauchsmaterial, das nicht den Spezifikati- onen von Brother entspricht und/oder nicht von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprüchen...
Druckwalze reinigen Klappen Sie die Abdeckung der Kasset- te auf und nehmen Sie das Papier aus der Papierzufuhr. Falls sich Papierreste WARNUNG oder ähnliches in der Kassette befinden, nehmen Sie diese heraus. Ziehen Sie den Netzstecker des Gerätes, Wischen Sie die Papierzufuhr innen und bevor Sie die Druckwalze (1) reinigen.
Problemlösung und Wartung Papiereinzugsrolle reinigen Reinigen Sie die Papiereinzugsrolle (1) mit einem leicht mit Isopropylalkohol an- gefeuchteten Wattestäbchen. Ziehen Sie die Papierkassette ganz aus dem Gerät heraus. Ziehen Sie den Netzstecker des Gerä- tes und nehmen Sie die Papierstau-Ab- deckung (1) ab. Befestigen Sie die Papierstau-Abde- ckung wieder.
Blöcke gut ist. tens fünfmaligem Reinigen nicht verbes- Drücken Sie + (Ja) oder - (Nein). sert hat, wenden Sie sich bitte an Ihren Brother-Vertriebspartner. Im Display erscheint die Frage, ob die Reinigung gestartet werden soll. Drücken Sie + (Ja). Das Gerät beginnt, den Druckkopf zu...
Testdruck mit der neuen Patrone mindestens 5-mal. Fehlt anschließend Drücken Sie Start S/W oder noch immer Tinte im Ausdruck, wenden Start Farbe. Sie sich bitte an Ihren Brother-Vertrieb- Das Gerät druckt eine Testseite zur spartner. Überprüfung der vertikalen Ausrichtung aus.
Geräteinformationen Tintenvorrat überprüfen Sie können den Tintenvorrat der Patronen Seriennummer anzeigen überprüfen. Drücken Sie Tinte. Sie können sich die Seriennummer Ihres Ge- rätes wie folgt im Display anzeigen lassen: Drücken Sie a oder b, um Tintenvorrat zu wählen. Drücken Sie Menü. Drücken Sie OK.
Problemlösung und Wartung Verpacken des Gerätes Setzen Sie den gelben Transportschutz ein. Klappen Sie alle Befestigungshebel für einen Transport hoch und drücken Sie jeden Hebel vor- sichtig fest, bis er hörbar einrastet. Schließen Sie dann die Tintenpatronen- Zum Transport des Gerätes sollten Sie es Abdeckung.
Seite 90
Heben Sie mit beiden Händen den Ge- Packen Sie die gedruckten Materialien häusedeckel an den seitlichen Plastik- wie unten gezeigt in den Originalkarton. griffen an und klappen Sie ihn auf, bis er Packen Sie keine gebrauchten Tinten- sicher einrastet. Ziehen Sie dann das patronen in den Karton.
Menü und Funktionen Benutzerfreundliche Menütasten Bedienung Die Funktionen des Gerätes werden entwe- Zum Aufrufen der Photo- der mit den Menütasten oder in einem über- Funktionen, der sichtlichen und leicht zu bedienenden Scannerfunktionen oder Displaymenü eingestellt. Alle Menüfunktio- des Funktionsmenüs. nen werden nach dem gleichen Prinzip ein- gestellt, so dass Sie schnell mit der Bedienung des Gerätes vertraut sind.
Funktionstabelle Die Funktionstabelle zeigt die verfügbaren Menüs und Funktionseinstellungen. Die werkseitigen Einstellungen sind fettgedruckt und mit einem Sternchen markiert. Menü ( Hauptmenü Untermenü Menüauswahl Optionen Beschreibung Seite — Zum Einstellen der Papier- Geräteein- Papiersorte Normal* sorte entsprechend dem in stell Inkjet die Papierzufuhr eingeleg- ten Papier.
Seite 93
Menü und Funktionen LAN-Menü Hauptmenü Untermenü Menüauswahl Menüauswahl Optionen Beschreibung Zur Auswahl der LAN (Kabel) TCP/IP Boot-Methode Auto* BOOT-Methode. Fest RARP BOOTP DHCP [000-255]. Zur Eingabe der IP-Adresse IP-Adresse. [000-255]. [000-255]. [000-255] [000-255]. Zur Eingabe der Subnet-Mask Subnet-Mask- [000-255]. Adresse. [000-255].
Seite 94
Hauptmenü Untermenü Menüauswahl Menüauswahl Optionen Beschreibung — Zur Auswahl der LAN (Kabel) Ethernet Auto* BOOT-Methode. (Fortsetzung) (Fortsetzung) 100B-FD 100B-HD 10B-FD 10B-HD Zur Auswahl der WLAN TCP/IP Boot-Methode Auto* BOOT-Methode. Fest RARP BOOTP DHCP [000-255]. Zur Eingabe der IP-Adresse IP-Adresse. [000-255]. [000-255].
Seite 95
Menü und Funktionen Hauptmenü Untermenü Menüauswahl Menüauswahl Optionen Beschreibung Weist automa- WLAN TCP/IP APIPA Ein* tisch eine IP- (Fortsetzung) (Fortsetzung) (Fortsetzung) Adresse aus ei- nem bestimmten Adressbereich — — Zur Konfiguration Setup- des DCP-Ser- Assist. vers. — — Zur einfachen SecureEasy Konfiguration des Setup...
Seite 96
Menü ( ) (Fortsetzung) Hauptmenü Untermenü Menüauswahl Optionen Beschreibung Seite — — Zum Ausdrucken von Be- Ausdrucke Hilfe richten und Listen. — — Geräteein- stell — — Netz- werk-Konf. — — Zeigt die Seriennummer Geräte-Info Serien-Nr. des Gerätes an. — —...
Seite 97
Menü und Funktionen Hauptmenü Untermenü Menüauswahl Optionen Beschreibung Seite — — Zum Einstellen der Papier- Papiersorte Normal* sorte entsprechend dem in Inkjet die Papierzufuhr eingeleg- ten Papier. BroPhoto And.Foto Folie — — Zum Einstellen des Papier- Papierformat Letter formats entsprechend dem Legal in die Papierzufuhr einge- legten Papier.
Seite 98
Hauptmenü Untermenü Menüauswahl Optionen Beschreibung Seite — — Zum Speichern der gewähl- Als Standard ten Kopiereinstellungen als Nein Standardeinstellungen. — — Setzt alle Einstellungen auf Werksein- die werkseitigen Einstellun- stell. Nein gen zurück. Die werkseitigen Einstellungen sind fettgedruckt und mit einem Sternchen markiert. Photo Hauptmenü...
Seite 99
Menü und Funktionen Hauptmenü Untermenü Menüauswahl Optionen Beschreibung Seite — — — Sie können ein Foto zu- Beschnitt rechtschneiden und nur ei- nen Teil des Bildes ausdrucken. Die werkseitigen Einstellungen sind fettgedruckt und mit einem Sternchen markiert. Druckeinstellungen Option 1 Option 2 Option 3 Option 4...
Seite 100
Option 1 Option 2 Option 3 Option 4 Beschreibung Seite Beseitigt Verfärbungen von Farboptimie- Weißabgleich weißen Bildbereichen. Aus* (Erscheint nicht, wenn Fotoeffekte gewählt ist.) Stellt die Schärfe des Bildes Schärfe ein. Zum Einstellen der Farbin- Farbintensi- tensität des Bildes. tät —...
Seite 101
Menü und Funktionen Scanner ( Hauptmenü Hauptmenü Untermenü Menüauswahl Beschreibung Seite — — — Sie können ein schwarzwei- Siehe Scannen: ßes oder farbiges Dokument Soft- E-Mail als Anhang in eine Nachricht ware- einscannen. Hand- buch — — — Sie können ein farbiges Bild Scannen:Bild auf der in Ihr Grafikprogramm...
Einlesen bis zu 1200 × 600 dpi Ausdruck bis zu 1200 × 1200 dpi Farbig: Einlesen bis zu 1200 × 600 dpi Ausdruck bis zu 1200 × 600 dpi Nach Brother-Standard-Test (Entwurfsdruck, gestapelt). Die Kopiergeschwindigkeit hängt von der Komplexität der zu kopierenden Vorlagen ab.
Technische Daten Speichermedium-Funktionen ® Kompatible Speichermedien CompactFlash (Nur Typ I) (Microdrive™ ist nicht kompatibel.) (Compact I/O-Karten, wie z. B. Compact LAN- und Com- pact Modem-Karten, werden nicht unterstützt.) ® Memory Stick Memory Stick Pro™ Memory Stick Duo™ mit Adapter MultiMediaCard™ Secure Digital miniSD™...
XP und Windows Vista™ kann maximal mit 1200 × 1200 dpi gescannt werden. Mit dem WIA-Treiber für Windows (Zur Verwendung von Auflösungen bis zu 19200 × 19200 dpi verwenden Sie bitte das Brother Dienstprogramm. Lesen Sie dazu das Software-Handbuch auf der CD-ROM.)
Windows 2000 Professional/XP/XP Professional x64 Edition/Windows Vista™ (unterstützt den Brother Datenkompressionsmodus) ® Mac OS X 10.2.4 oder höher: Brother Ink-Treiber Auflösung Bis zu 6000 x 1200 dpi 2400 × 1200 dpi 1200 × 1200 dpi 600 × 600 dpi 600 × 300 dpi 600 ×...
SP4 oder höher für Windows 2000 und SP2 oder höher für XP. ® ® Presto! PageManager auf der CD-ROM unter- stützt Mac OS X 10.3.9 oder höher. Für Mac OS X ® ® 10.2.4-10.3.8 kann Presto! PageManager Brother Solutions Center heruntergeladen werden.
Was ist Innobella™? Innobella™ ist eine neue Reihe von Verbrauchsmaterialien, die von Brother angeboten werden. Der Name „Innobella™“ leitet sich von den Begriffen „Innovation“ und „Bella“ (was auf italienisch „schön“ be- deutet) ab und repräsentiert eine „innovative“ Technologie, die den Brother-Kunden „schöne“...
Ja (einfache Einrichtung mit SecureEasySetup™-fähigem Access Point/Router) AOSS Ja (einfache Einrichtung mit SecureEasySetup™-fähigem Access Point/Router) Wenn Sie ein erweitertes Druckerverwaltungsprogramm benötigen, sollten Sie die neuste Version von Brother BRAd- min Professional verwenden. Sie können diese vom Brother Solutions Center (http://solutions.brother.com) herunter- laden.
Fachbegriffe Hier finden Sie eine Beschreibung der Funktionen und Fachbegriffen, die in Brother-Handbüchern vorkommen. Welche Funktionen zur Verfügung stehen, ist je nach Modell verschieden. Display (Flüssigkristallanzeige) Scannen Flüssigkristallanzeige am Funktionstas- Einlesen eines Papierdokumentes, das tenfeld, die beim Einstellen von Funktio- dann als Datei an den Computer gesendet nen anzeigt, was zu tun ist.
Stichwortverzeichnis ® ® Apple Macintosh Ein/Aus-Taste ..........5 Siehe Software-Handbuch auf der CD-ROM Auflösung Fehlermeldungen ........66 drucken ..........97 Fehler kopieren ..........94 Druck ..........66 scannen ..........96 Init............66 Reinigen ..........66 Scan ..........66 Berichte Keine Tinte ........... 67 ausdrucken ..........7 Papier prüfen ........
Seite 113
Papierstau Papier ........... 69 PictBridge Kopienanzahl-Taste ........5 DPOF-Druck ......... 47 Kopieren ® ® Presto! PageManager als Standardeinstellungen speichern ..26 ® Siehe Hilfe des Programms Presto! auf Werkseinstellungen zurücksetzen ..26 ® PageManager zum Aufrufen des einmal ...........22 Handbuchs Farbabgleich .........25 Problemlösung ........
Seite 114
Speichermedium-Funktionen Beschnitt ..........38 ® CompactFlash ........28 Tintenpatronen Diashow ..........37 Tintenpunktzähler ......... 71 DPOF-Ausdruck ........38 Tintenvorrat überprüfen ......78 Druckeinstellungen wechseln ..........71 als Standardeinstellungen Tinte-Taste ..........5 speichern ...........43 Transport des Gerätes ......79 auf Werkseinstellungen zurücksetzen ........43 Farboptimierung .........41 Helligkeit ..........41 Umschläge ........
Seite 115
