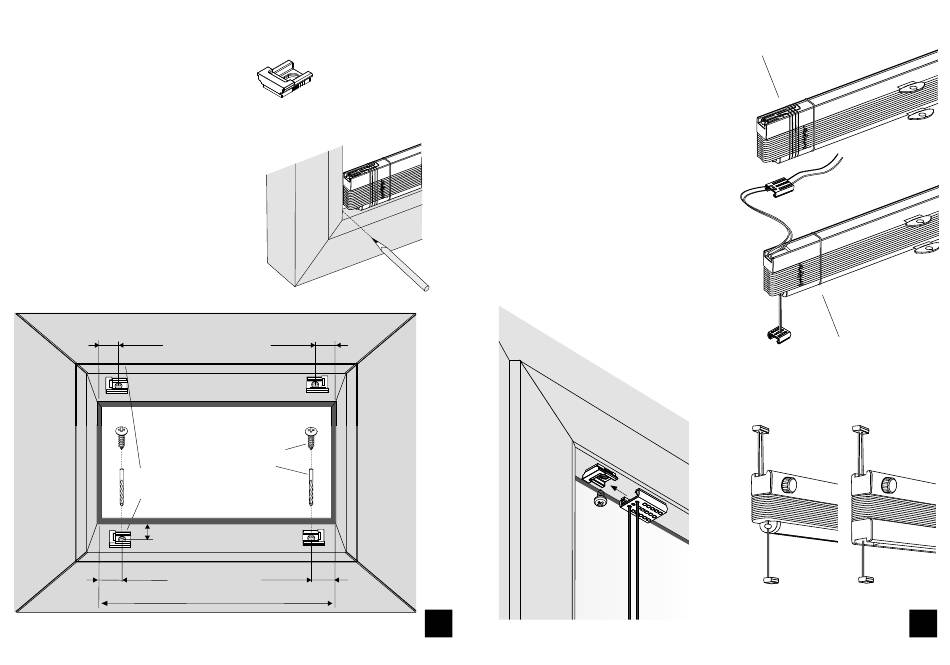

Basisteil Spannschuh
A
montage Basisteile
Ermittlung der Position der Basis-
teile für Spannschuhe durch Mar-
kieren der Bestellbreite (die Bestell-
breite läßt sich bequem durch
Anlegen der Jalousie und Markieren
der Enden ermitteln)
Berücksichtigung der Abzugsmaße
(Flexx Line F1 oben 8 unten 13 mm)
(Flexx Line F2 oben u. unten 8 mm)
Basisteil oben und unten montieren
8 mm
Empfehlung:
DIN 7981 Ø 3,5 × 9,5
Empfehlung: Ø 2 mm
Basisteil für Spannschuh
min. 13 mm bis zur Dichtung
13 mm
Bestellbreite
8 mm
13 mm
1
Spannschuh
B
montage spannschuhe
• Gummiband
entfernen
und
Schnur
inkl.
Spannschuh
abwickeln
• große Spannschuhe auf die oben
montierten Basisteile für Spann-
schuhe schieben, bis sie einra-
sten
• die kleinen Spannschuhe auf
die unten montierten Basisteile
schieben (Flexx Line F2 auch
unten große Spannschuhe)
Schnur
Öffnen!
Gummiband
oBer-, unterproFil gleich
F1
F2
Spannschuh groß
Spannschuh groß
Spannschuh klein
Spannschuh groß
2
