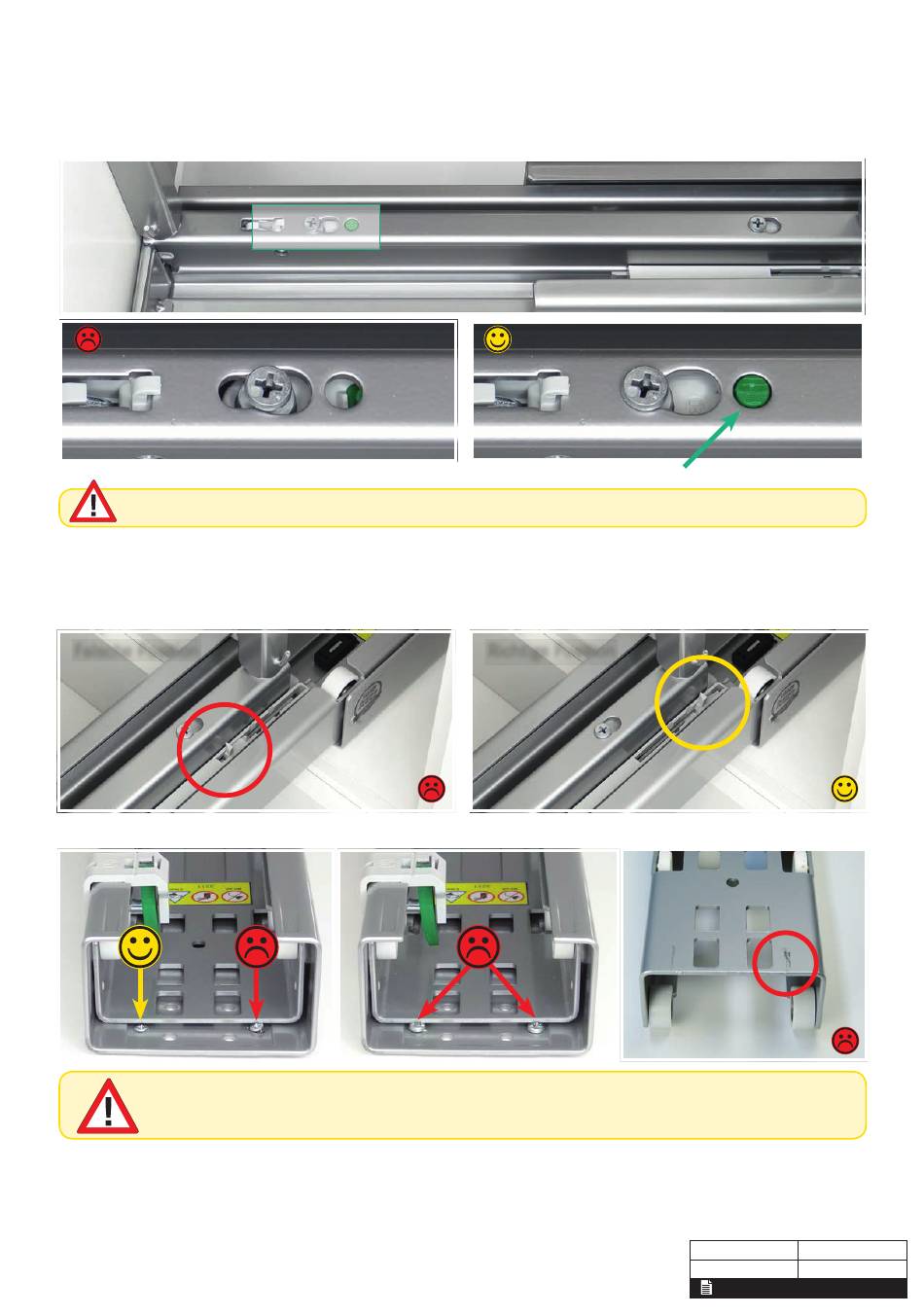

1.3 Verbindung von Tragrahmen zur unteren Führung prüfen
Die richtige Position des Tragrahmens auf der unteren Führung prüfen!
Falsche Position
. 1
e K
n i
n e
k A
u k
1.4 Entriegelung des unteren Dämpfers (optional)
Ist der Dämpfer in der falschen Position, muss die Front gegen den Korpus gedrückt werden, bis es hörbar
einrastet und der Dämpfer wieder aktiv ist. Oder dieser wird manuell in die richtige Position geschoben.
Falsche Position
1.5 Schrauben festgezogen? Richtige Schrauben?
1. Schrauben nicht überdrehen!
2. Es dürfen keine Schrauben eingesetzt werden, die nach Montage die mittlere Führung berühren!
3. Die Schrauben müssen gerade und fest angeschraubt sein (mittlere Führung auf Schleifspuren prüfen!)
c s
r h
u a
b
r e
v
r e
w
n e
e d
! n
Richtige Position
Rastbolzen
2. Der grüne Rastbolzen muss komplett sichtbar verrastet sein!
Richtige Position
950.0646.MA
Rev.
06.04.2016 hrm
3/5
