Peka MAGIC CORNER STANDARD Montageanleitung
  1. Anleitungen
  2. Marken
  3. Peka Anleitungen
  4. Möbel
  5. MAGIC CORNER STANDARD
  6. Montageanleitung

Peka MAGIC CORNER STANDARD Montageanleitung

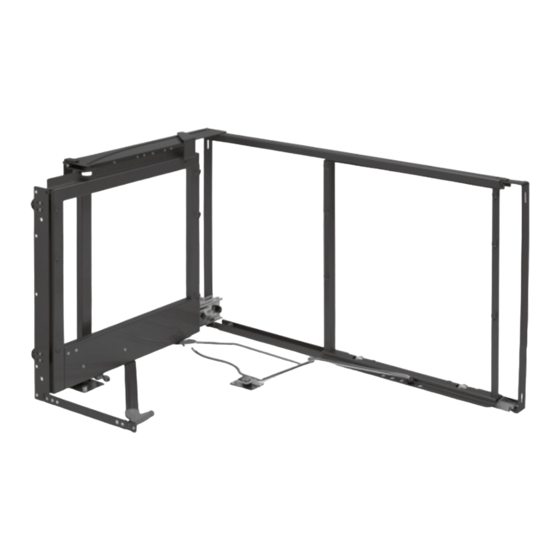

Drehauszug für eckelement
