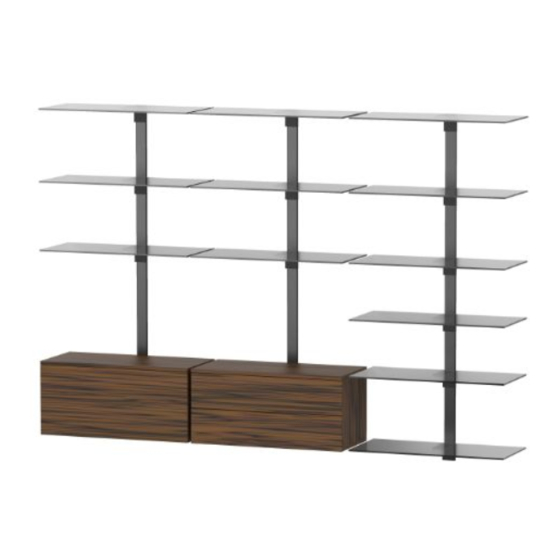

Peka PECASA Montageanleitung
  1. Anleitungen
  2. Marken
  3. Peka Anleitungen
  4. Möbel
  5. PECASA
  6. Montageanleitung

Peka PECASA Montageanleitung

Regalsystem
Vorschau ausblenden Andere Handbücher für PECASA:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
950.0716.MA
08.03.2018 mm
Rev. d
11.06.2019 ao

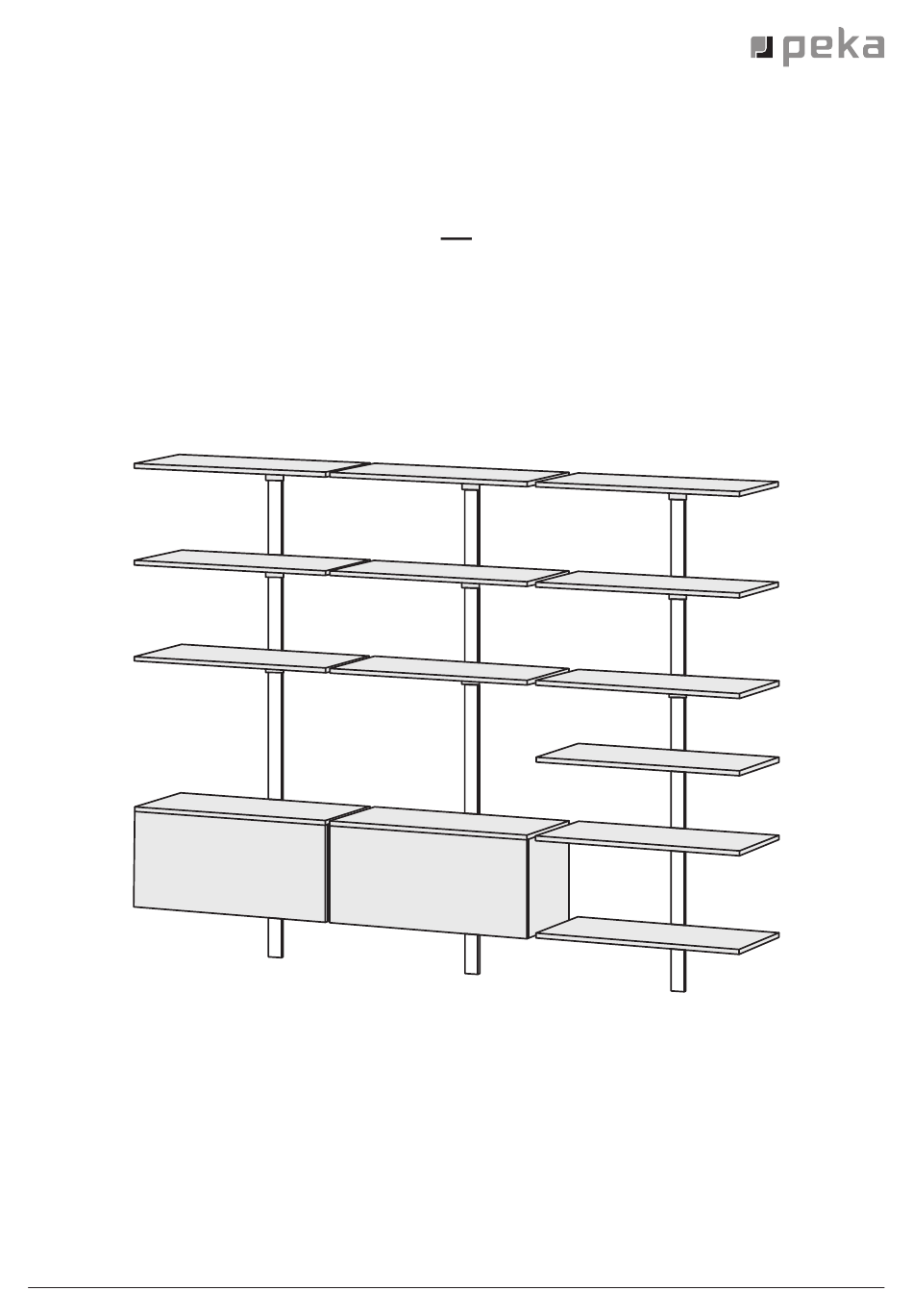

PECASA
REGALSYSTEM
Pecasa système d'étagères
Pecasa shelf system
1/19

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Peka PECASA

Inhaltszusammenfassung für Peka PECASA

  • Seite 1 PECASA REGALSYSTEM Pecasa système d'étagères Pecasa shelf system 950.0716.MA 08.03.2018 mm 1/19 Rev. d 11.06.2019 ao...

  • Seite 2: Warnhinweise

    WARNHINWEISE WARNING AVERTISSEMENTS DE Für Pecasa ist eine fachkun- FR Montage professionnel EN Expert assembly required. dige Montage erforderlich, denn requis. Un montage incorrect Improper assembly could cause unsachgemässe Montage kann peut entraîner des accidents ; les accidents; furniture/objects zu Unfällen führen; Möbel/Ge- meubles / objets peuvent bascu- could topple or fall over.

  • Seite 3: Übersicht

    Shelf support set for glass or wood-composite shelves Shelf support set for solid wood shelves max. max. 80 kg 80 kg Möbelträger-Set Wandprofil-Set Jeu de supports de meuble Jeu de profils muraux Unit support set Wall profile set max. 120 kg 950.0716.MA Peka 3/19...
  • Seite 4 Dimensions de l'étagère prescrits 8 mm 30 kg Prescribed shelf dimensions Die Tragkraft ist abhängig von Materialart und Dimensionierung. Capacité de charge en fonction du type de matériau et des dimensions. Load capacity depends on material type and dimensions. 950.0716.MA Peka 4/19...
  • Seite 5 ≤ 850 mm ≤ 400 mm 30 mm 80 kg Die Tragkraft ist abhängig von Materialart und Dimensionierung. Capacité de charge en fonction du type de matériau et des dimensions. Load capacity depends on material type and dimensions. 950.0716.MA Peka 5/19...

  • Seite 6: Unit Dimensions

    MÖBEL DIMENSIONEN UNIT DIMENSIONS DIMENSIONS DU MEUBLE Korpus Caisson Cabinet max. max. 120 kg 120 kg Fach Compartiment max. max. 120 kg 120 kg Office Bureau Office max. max. 75 kg 75 kg ≥ 19 ≥ 19 950.0716.MA Peka 6/19...

  • Seite 7: Drilling Pattern

    LOCHBILD WANDPROFIL DRILLING PATTERN GABARIT DE PERÇAGE 2200 2150 1940 9× ø9 1730 ø 9 1520 1310 1100 950.0716.MA Peka 7/19...
  • Seite 8 HOLZWERKSTOFFE WOOD-COMPOSITE SHELVES DÉRIVÉS DU BOIS 4× ø6,3×13 2× 1× 2× Verwendungszweck: Holz + Metall Utilisation : bois + métal Suitable for use with wood + metal 2× ø9 4× ø5; 15 Tiefe 950.0716.MA Peka 8/19...
  • Seite 9 SOLID WOOD SHELVES BOIS MASSIF 6× ø6,3×19 4× ø6,3×13 2× 1× 2× 2× ø9 4× ø5; 15 Tiefe Ausfräsung 4 mm Tiefe Fraisage de 4 mm de profondeur Recess 4 mm deep ≤ R5 6× ø5; 17 Tiefe 950.0716.MA Peka 9/19...
  • Seite 10 KLEBEFLÄCHE GLAS SURFACE FOR GLUING GLASS SHELVES SURFACE DE COLLAGE VERRE 1× 4× UV-682-T +Primer Verwendungszweck: Glas + Metall Utilisation : verre + métal Suitable for use with glass + metal max.7Nm 950.0716.MA Peka 10/19...
  • Seite 11 MÖBEL UNIT MEUBLE 7× ø6,3×25 20× ø6,3×15 2× 2× 7× ø5 × 25 20× ø5 × 14 ≤ R5 ø20 Durch 2× ø9; 30 tief 950.0716.MA Peka 11/19...

  • Seite 12: Installation: Preparation

    MONTAGE VORBEREITUNG INSTALLATION: PREPARATION PRÉPARATION DU MONTAGE min 40 950.0716.MA Peka 12/19...
  • Seite 13 PROFIL MONTAGE INSTALLATION: PROFILE MONTAGE DU PROFIL 11× 11× 950.0716.MA Peka 13/19...
  • Seite 14 3× 3× 3× 11× 950.0716.MA Peka 14 /19...
  • Seite 15 2× CLICK CLICK 950.0716.MA Peka 15/19...
  • Seite 16 KABELKLEMME CABLE CLAMP PINCE POUR CÂBLES 10× 11,50 CLICK 950.0716.MA Peka 16/19...
  • Seite 17 TABLAR MONTAGE INSTALLATION: SHELF MONTAGE DE L'ÉTAGÈRE 1× 950.0716.MA Peka 17/19...

  • Seite 18: Installation: Unit

    MÖBEL MONTAGE INSTALLATION: UNIT MONTAGE DU MEUBLE 2× 950.0716.MA Peka 18/19...
  • Seite 19 2× 2× 2× 950.0716.MA Peka 19/19...
  • Seite 20 PECASA KLEIDERSTANGE Tringle à vêtements Pecasa Pecasa clothes rail 950.0716.MA 08.03.2018 mm Rev. d 11.06.2019 ao...
  • Seite 21 LOCHBILD HOLZ DRILLING PATTERN FOR WOOD GABARIT DE PERÇAGE BOIS 4× max. 34 kg max. 80 kg TOTAL Ø 6,3×13 2× X kg 2× 2× ø9 4× ø5; 15 Tiefe 550/850 950.0716.MA Peka...
  • Seite 22 KLEIDERSTANGE MONTAGE INSTALLATION MONTAGE 950.0716.MA Peka...

  • Seite 23: Pecasa Universalträger Für Spiegel, Tv

    PECASA UNIVERSALTRÄGER FÜR SPIEGEL, TV Support universel Pecasa pour miroir, téléviseur Pecasa universal bracket for mirrors, TVs 950.0716.MA 08.03.2018 mm Rev. d 11.06.2019 ao...

  • Seite 24: Drilling Pattern

    LOCHBILD DRILLING PATTERN GABARIT DE PERÇAGE max. 1250 × 800 mm max. 25 kg Verwendungszweck: Holz Utilisation : bois Suitable for use with wood 950.0716.MA Peka...
  • Seite 25 MONTAGE INSTALLATION MONTAGE 1× 2× 950.0716.MA Peka...
  • Seite 26 KABELKLEMME CABLE CLAMP PINCE POUR CÂBLES 10× 11,50 CLICK 950.0716.MA Peka...
  • Seite 27 PECASA ZEITSCHRIFTEN- /SCHUHTABLAR Étagère à chaussures / magazines Pecasa Pecasa magazine/shoe rack 950.0716.MA 08.03.2018 mm Rev. d 11.06.2019 ao...
  • Seite 28 MONTAGE INSTALLATION MONTAGE CLICK 180° max. 8 kg 950.0716.MA Peka...
  • Seite 29 PECASA HAKENLEISTE Rangée de crochets Pecasa Pecasa hook rail 950.0716.MA 08.03.2018 mm Rev. d 11.06.2019 ao...

  • Seite 30: Montage Mit Holz

    MONTAGE MIT HOLZ INSTALLATION: WOOD MONTAGE: BOIS max. 80 kg max. 80 kg TOTAL Ø 6,3 Ø 5 2× ø6,5 max. max. 12 kg 18 kg 215,5 143,5 2× 950.0716.MA Peka...

  • Seite 31: Montage Mit Metall/Glas

    MONTAGE MIT METALL/GLAS INSTALLATION: METAL/GLASS MONTAGE: VERRE + MÉTAL PRESS PRESS 950.0716.MA Peka...
  • Seite 32 950.0716.MA Peka...
  • Seite 33 PECASA HOSENHALTER Porte-pantalons Pecasa Pecasa trouser rack 950.0716.MA 08.03.2018 mm Rev. d 11.06.2019 ao...
  • Seite 34 LOCHBILD DRILLING PATTERN GABARIT DE PERÇAGE 6× max. 34 kg max. 80 kg TOTAL Ø 6,3×15 X kg Montageanleitung 950.0727.MA Instructions de montage 950.0728.MA Installation instructions 6× Ø5×15 6× Ø5×15 950.0716.MA Peka...
  • Seite 35 PECASA ABDECKPROFIL Profil de recouvrement Pecasa Pecasa cover profile 950.0716.MA 08.03.2018 mag Rev. d 11.06.2019 ao...
  • Seite 36 ABDECKPROFIL COVER PROFILE PROFIL DE RECOUVREMENT 2× 8,50 950.0716.MA www.peka-system.ch T +41 41 919 94 00 Luzernerstrasse 20 peka@peka-system.ch F +41 41 919 94 10 6295 Mosen, Switzerland...
