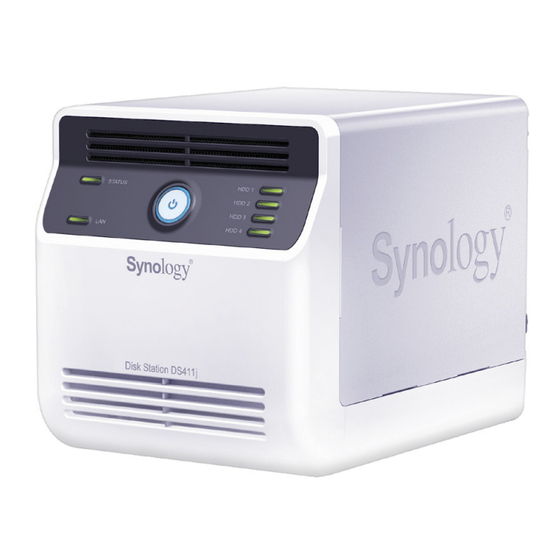

- Seite 1 DiskStation DS411j Kurz-Installationsanleitung Dokument Nr.: ynology_QIG_DS411j_20111017...
-
Seite 2: Sicherheitsanweisungen
Bitte lesen Sie vor der ersten Anwendung des Systems diese Sicherheitshinweise und bewahren Sie diese Anleitung für spätere Bezugnahme auf. Schützen Sie das Stellen Sie das Platzieren Sie das Synology-Produkt Synology-Produkt Synology-Produkt vor direkter aufrecht auf. Legen nicht in der Nähe... -
Seite 3: Inhalt Des Kartons
INHALT DES KARTONS Bevor Sie beginnen, prüfen Sie bitte den Inhalt des Kartons, um sicherzustellen, dass Sie alle im folgenden aufgeführten Teile erhalten haben. Zentraleinheit x 1 (4 Festplattenfächer Installations-CD Netzteil inbegriffen) 2M RJ-45 LAN-Kabel Stromkabel Montagekit Schrauben zur Schrauben zur Schrauben zur Fixierung der 3,5”... -
Seite 4: Diskstation Auf Einen Blick
Die Synology DiskStation bietet USB-Anschlüsse zum Hinzufügen von Hinteres USB-Anschlüsse Bedienfeld externen Festplatten, USB-Druckern oder anderen USB-Geräten. The fans are built to exhaust waste heat out of Synology DiskStation. Es Hinteres Gebläse läuft automatisch an, wenn der Server startet. Funktioniert das Gebläse Bedienfeld nicht, hören Sie vom System Signaltöne. -
Seite 5: Festplatten Installieren
FESTPLATTEN INSTALLIEREN Die DiskStation benötigt mindestens eine 3,5“ oder 2,5“ SATA-Festplatte für die Installation. In mehreren, bebilderten Schritten wird der leichte Einbau gezeigt. Warnung! Wenn Sie zur Installation eine oder mehrere Festplatte(n) verwenden, die bereits Daten enthalten, können diese gelöscht werden, da das System jede Festplatte neu formatiert. - Seite 6 Nehmen Sie nun die Gehäuserückwand vorsichtig ab. Heben Sie das Gehäuseoberteil vorsichtig an und ziehen es nach hinten weg.
- Seite 7 Sie sehen vier Festplattenfächer. Ziehen Sie ein Festplattenfach heraus. a. Wenn Sie 3,5” Festplatten verwenden, setzen Sie die Festplatte in das Festplattenfach ein. Fixieren Sie die Festplatte auf beiden Seiten mit den 4 mitgelieferten Schrauben (zur Fixierung der 3,5” Festplattenlaufwerke). b.
- Seite 8 Setzen Sie das Festplattenfach wieder in die DiskStation ein und wiederholen Sie Schritt 4 für alle Festplatten. Achten Sie darauf, dass die Festplattenfächer ganz nach hinten geschoben werden. Wenn Sie 3,5" Festplatten verwenden, sichern Sie die Festplatten mit den mitgelieferten Schrauben (zur Sicherung von Festplattenfächern).
- Seite 9 Das Gehäuseoberteil wieder aufsetzen. Befestigen Sie die Kabelsicherung über der entsprechenden Öffnung oberhalb des Stromanschlusses auf der Rückabdeckung. Achten Sie dabei darauf, dass die Kabelsicherung innen an der Rückabdeckung eingehängt wird. Die Gehäuserückwand schließen und mit den vier zuvor entfernten Schrauben wieder befestigen.
-
Seite 10: Server Einschalten
SERVER EINSCHALTEN Schließen Sie das Netzteil an den Server an. Verbinden Sie nun das Stromkabel mit dem Netzteil und stecken Sie das andere Ende in die Steckdose. Verwenden Sie das mitgelieferte LAN-Kabel, um den Server an Ihren Switch/Router/Hub anzuschließen. Entfernen Sie die Schutzfolie von der Frontblende. Schalten Sie bitte nun den Server an der Gehäusefrontseite über den Hauptschalter ein. - Seite 12 SYSTEMSOFTWARE INSTALLIER EN Windows-Anwender 1. Legen Sie die Installations-CD in das entsprechende Laufwerk ihres Rechners ein. 2. Klicken Sie nun bitte im Menü, auf den Punkt „Start“. 3. Bitte folgen Sie den Schritten des Einrichtungsassistenten auf dem Bildschirm. Hinweis: Wenn sich für Varriante...
- Seite 13 2. Klicken Sie bitte doppelt auf das Symbol „CD-/DVD-ROM-Laufwerk“. 3. Klicken sie nun doppelt auf das Symbol „MacOSX“. 4. Als nächstes klicken Sie doppelt auf „SYNOLOGY-Assistant.dmg“. 5. Auf dem Desktop erscheint das Symbol „SYNOLOGY-Assistant.dmg“ das Sie bitte ebenfalls doppelt anklicken.
- Seite 14 6. Es öffnet sich ein neues Fenster. Klicken Sie bitte doppelt auf das Symbol „Synology Assistent“, um den Einrichtungsassistenten zu starten. 7. Klicken Sie auf Durchsuchen, um die „.pat“-Installationsdatei auf der Installations-CD auszuwählen. 8. Bitte folgen Sie den Schritten des Einrichtungsassistenten auf dem Bildschirm.
- Seite 15 HERZLICHEN GLÜCKWUNSCH! Der Server ist jetzt eingerichtet. Informationen zu weiteren Einstellungen und dem richtigen Umgang mit dem System finden Sie im Benutzerhandbuch auf der Installations-CD. Weitere Informationen, Hilfe und Updates finden Sie auf unserer Homepage: http://www.synology.com...
-
Seite 16: Technische Daten
TECHNISCHE DATEN Element DS411j Interne Festplatte 3.5 SATA (II) x 4 12TB Max. Kapazität (4 x 3TB Festplatten) HotSwap-Platte Nein Externe USB x 2 HDD-Schnittstelle LAN-Anschluss Gigabit X 1 Copy Nein Größe (HxBxT) (mm) 168 x 184 x 230 Gewicht (Kg) 2,23 ‧... - Seite 17 Element DS411j ‧ Netzspannung: 100V bis 240V Wechselstrom ‧ Frequenz: 50/60Hz ‧ Betriebstemperatur: 40 bis 95˚F (5 bis 35˚C) Stromverbrauch und Umweltanforderungen ‧ Lagertemperatur: 15 bis 155˚F (-10 bis 70˚C) ‧ Relative Luftfeuchtigkeit: 5% bis 95% RH ‧ Maximale Betriebshöhe: 10000 Fuß (3048m)
-
Seite 18: Led-Anzeige-Tabelle
LED-ANZEIGE-TABELLE LED-Anzeige Farbe Status Beschreibung Statisch Volume normal Grün Ruhezustand der Festplatte Verfügbarer Speicherplatz auf dem Volume < 1 GB STATUS Statisch Verfügbarer Speicherplatz auf dem Volume < 1 % Orange Volume fehlerhaft oder abgestürzt Blinkend Kein Volume Statisch Gigabit Link Grün Blinkend Netzwerk ist aktiv...
