Goobay 67900 Betriebsanleitung
Automatik notebook-netzteile
Verwandte Anleitungen für Goobay 67900
Inhaltszusammenfassung für Goobay 67900
- Seite 1 BETRIEBSANLEITUNG USER‘S MANUAL MODE D‘EMPLOI ISTRUZIONI PER L‘USO Automatik Notebook-Netzteile Automatic Notebook Power Adapters Alimentations automatique pour ordinateur portable Alimentatori per notebook automatico 67900 67901 67910...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ..........2 USER’S MANUAL ............12 MODE D‘EMPLOI ............20 ISTRUZIONI PER L‘USO ..........30 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............3 Allgemeines ..............3 Beschreibung und Funktion ............4 Lieferumfang ..............5 Bedienelemente ..............5 Bestimmungsgemäßer Gebrauch ..........6 Nutzungsbeschränkungen ..........6 Anschließen ................6 Vorbereitung ..............6 Anschluss ...............6 Bedienen ..................7 AUTO-Modus ..............7... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts. • Beachten Sie die Sicherheitshinweise in Produktdo k umentation, auf Produkt und Zubehör, sowie auf der V erpackung. • Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand. • Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf. • Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht d urch die Begleit d okumentation behebbaren Problemen, wenden Sie sich an Ihren Händler. -
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Arbeitsschritt Benutzergruppe Endverbraucher und Benutzer mit mechanischen Montage, Demonta- Grundkenntnissen ge, Pflege, Lage- >> Von Kindern und Personen mit eingeschränkten rung, Transport, geistigen und motorischen Fähigkeiten fernhalten Entsorgung und gegen Benutzung sichern! Geschulte Fachkräfte Wartung, Reparatur >> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig! Tab. 1: Benutzergruppen Warnstufen unmittel- Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise bar zu Tod oder schweren Verletzungen führen. -
Seite 5: Lieferumfang

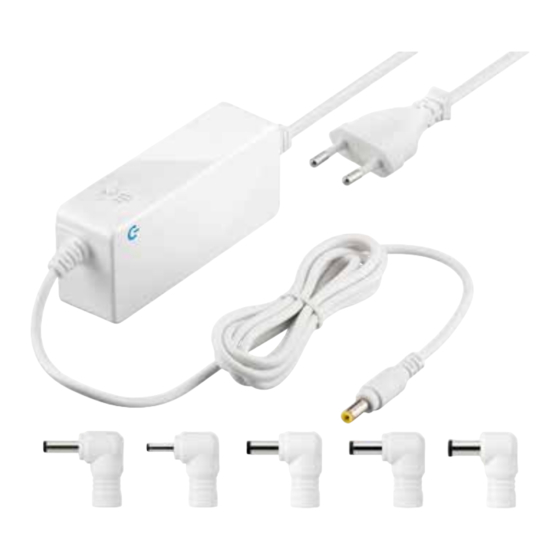

Lieferumfang Teil Abbildung Kürzel Anzahl automatisches Notebook-Netzteil 67900/67901 oder 67910 DC-Adapter 6,5 x 1,0 x 12 mm 5,5 x 1,75 x 12 mm 5,5 x 2,1 x 12 mm 3,5 x 1,35 x 10 mm 4,75 x 1,75 x 13 mm 5,5 x 2,5 x 12,5 mm fixer Ausgangsstecker Betriebsanleitung Tab. 2: Lieferumfang Bedienelemente EURO-Netzstecker A usgangsspannungs- wahlschalter Netzteil-Gehäuse Betriebsanzeige DC-Ausgang DC-Adapter Fig. 1: Bedienelemente... -
Seite 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Bestimmungsgemäßer Gebrauch Eine andere Verwendung als in Kapitel Beschreibung und Funktion beschrie- ben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Perso- nen und Sachen führen. Nutzungsbeschränkungen >> Nur in trockenen Innenräumen verwenden. >> Nur für Bürogeräte und Geräte der informationstechnik zugelas- sen. -
Seite 7: Bedienen
2. Verbinden Sie den passenden DC-Adapter mit dem DC-Ausgang des automatischen Notebook-Netzteils. Das automatische Notebook-Netzteil ist werkseitig auf positive Polarität eingestellt und mit dem DC-Adapter „ML“ (5,5 x 2,5 x 12,5 mm) ausgerüstet. An diesem können die mitgelieferten DC- Adap- ter aufgesteckt werden. 3. Verbinden Sie das automatische Notebook-Netzteil ausgangsseitig mit Ihrem Notebook. Bedienen AUTO-Modus In dieser Einstellung erkennt das automatische Notebook-Netzteil das... -
Seite 8: Manueller Modus
Betriebsanleitung MANUELLER Modus In dieser Einstellung wird die Ausgangsspannung voreingestellt. Die Betriebsanzeige blinkt nach dem Einstecken in die Steckdose blau und grün auf und leuchtet dann für ca. 3 Sekunden grün, bevor sie erlischt. Zu der auf dem Notebook vermerkten Betriebsspannung kann das automatische Notebook-Netzteil manuell wie folgt eingestellt werden: Notebooks mit Typenschildangabe 15-16.5V: >> Verwenden Sie die Einstellung 15-16V. Notebooks mit Typenschildangabe 18-20V: >>... -
Seite 9: 7 Pflege, Wartung, Lagerung Und Transport
Feuchtigkeit in das Produktinnere gelangen. • Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport. • Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung. • Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden. Technische Daten Modell 67900 67901 67910 EURO-Stecker, EURO-Stecker, EURO-Stecker, Anschlüsse DC-Stecker ML, DC-Stecker ML DC-Stecker ML USB A-Buchse... -
Seite 10: Entsorgungshinweise
Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammel- stellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftren- nung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Richtlinie: 2012/19/EU WEEE Nr.: 82898622 EG-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. - Seite 40 BETRIEBSANLEITUNG USER‘S MANUAL MODE D‘EMPLOI ISTRUZIONI PER L‘USO Automatik Notebook-Netzteile Automatic Notebook Power Supplies Alimentations automatique pour ordinateur portable Alimentatori per notebook automatico 67900 67901 67910 Revision 2014-02-21 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
